本节将学习如何实现大屏互动

项目一

项目需求

1. 某项目中制作了 “安全态势”、“环境态势”、“能效态势”、“设备态势”四个组态页面。

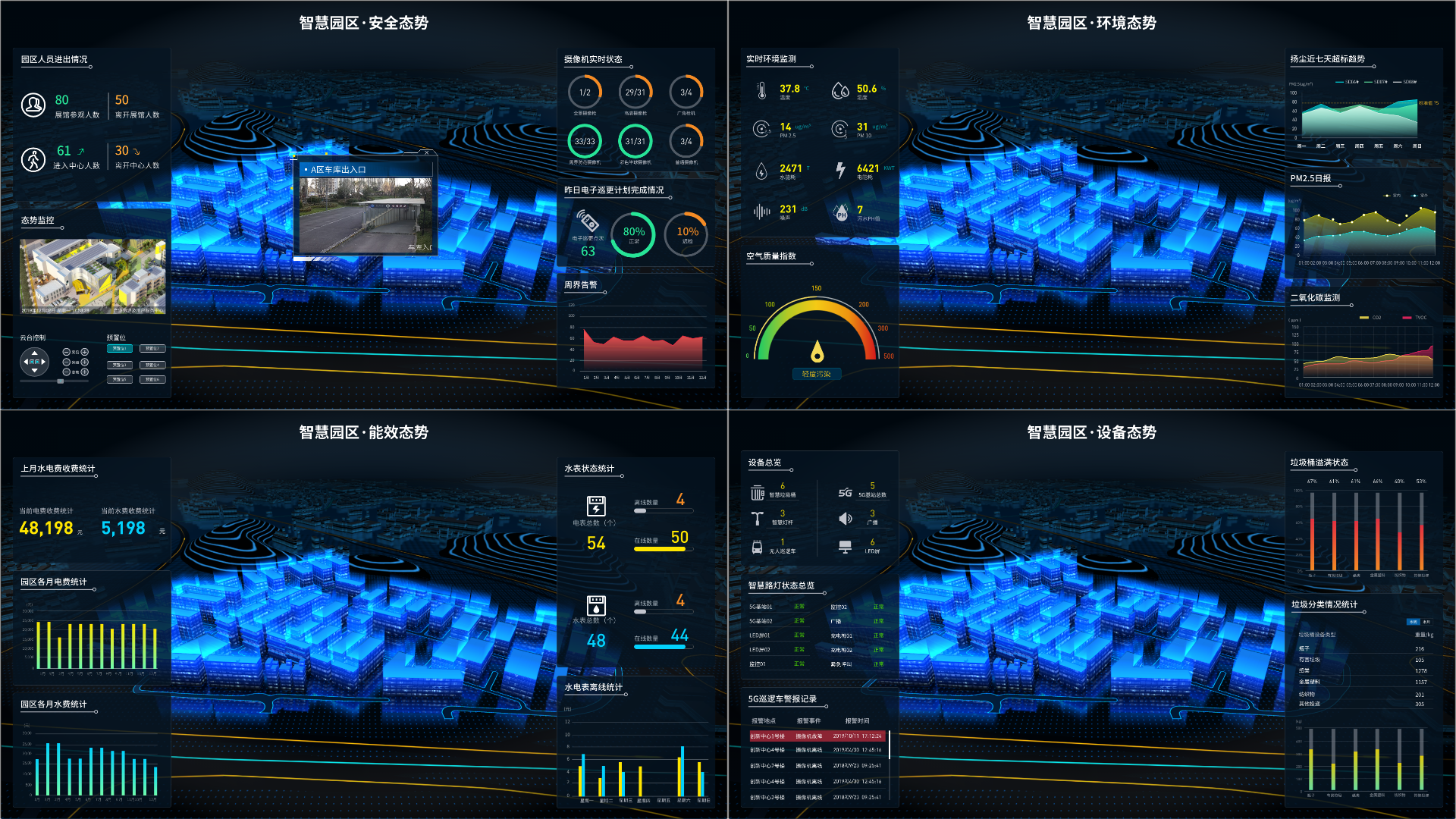

2. 在大屏中按如下效果图呈现上述四个组态页面。



操作步骤

1. 因大屏互动属于IoTCenter Desktop软件的功能，故需首先安装IoTCenter DeskTop软件。安装配置过程参考以下步骤：

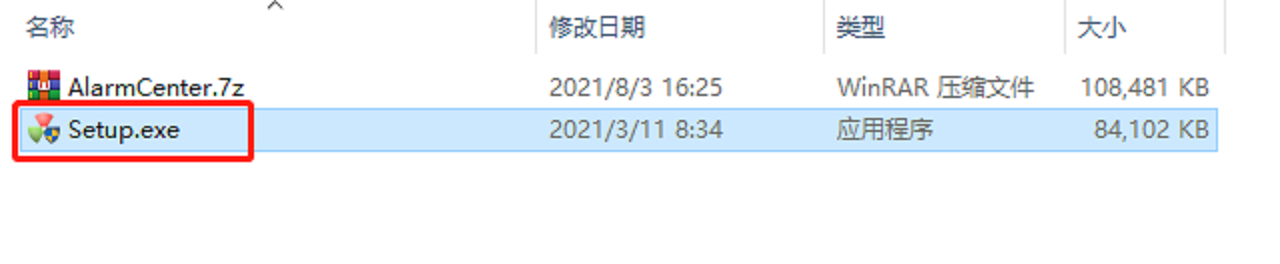

   • 软件安装。将下载的安装包解压，双击“Setup.exe”

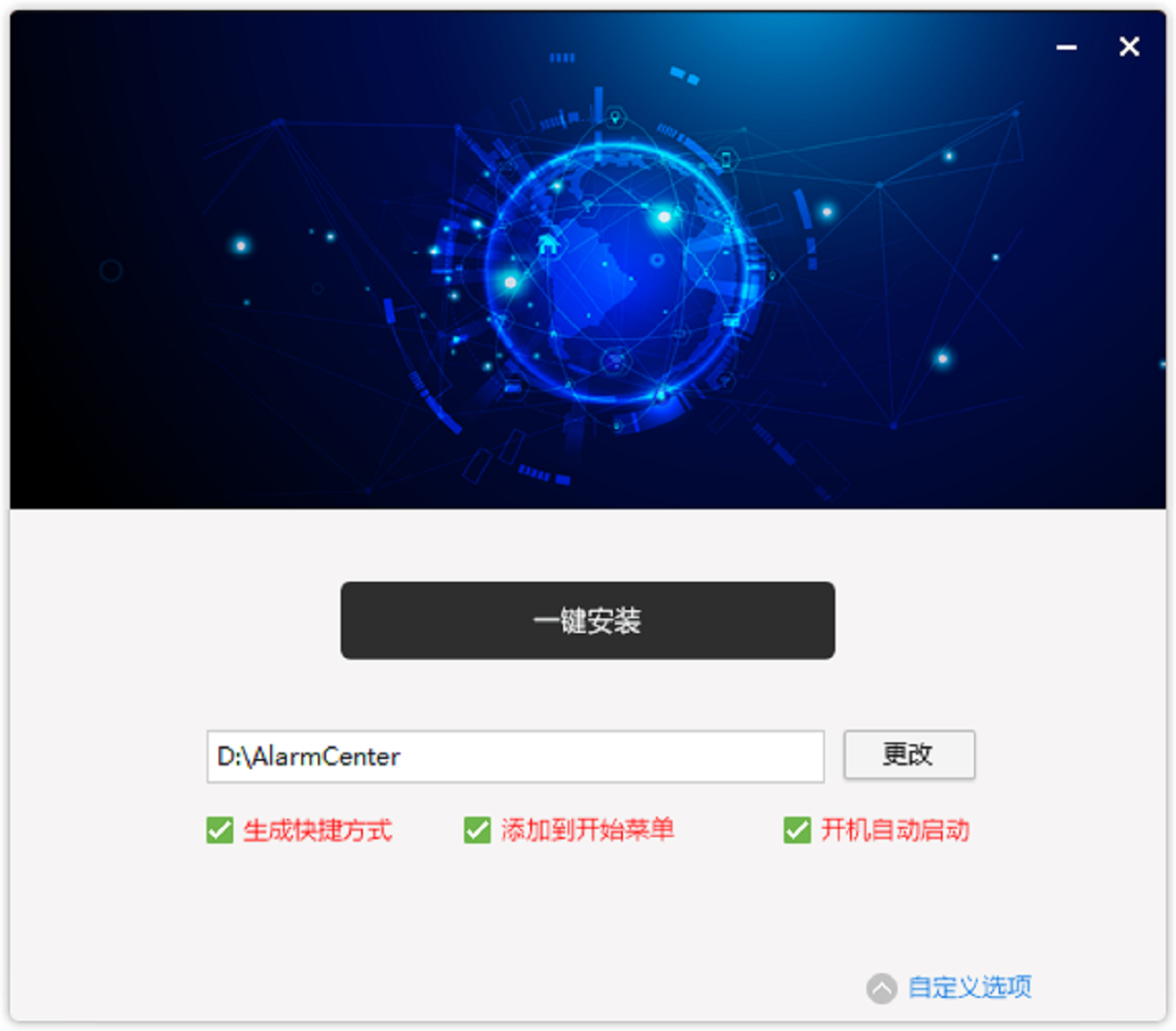

     点击自定义选项，选择安装目录(默认是D盘)，选择是否生成快捷方式，选择是否添加到开始菜单，选择是否开机自动启动，单击一键安装按钮即可。

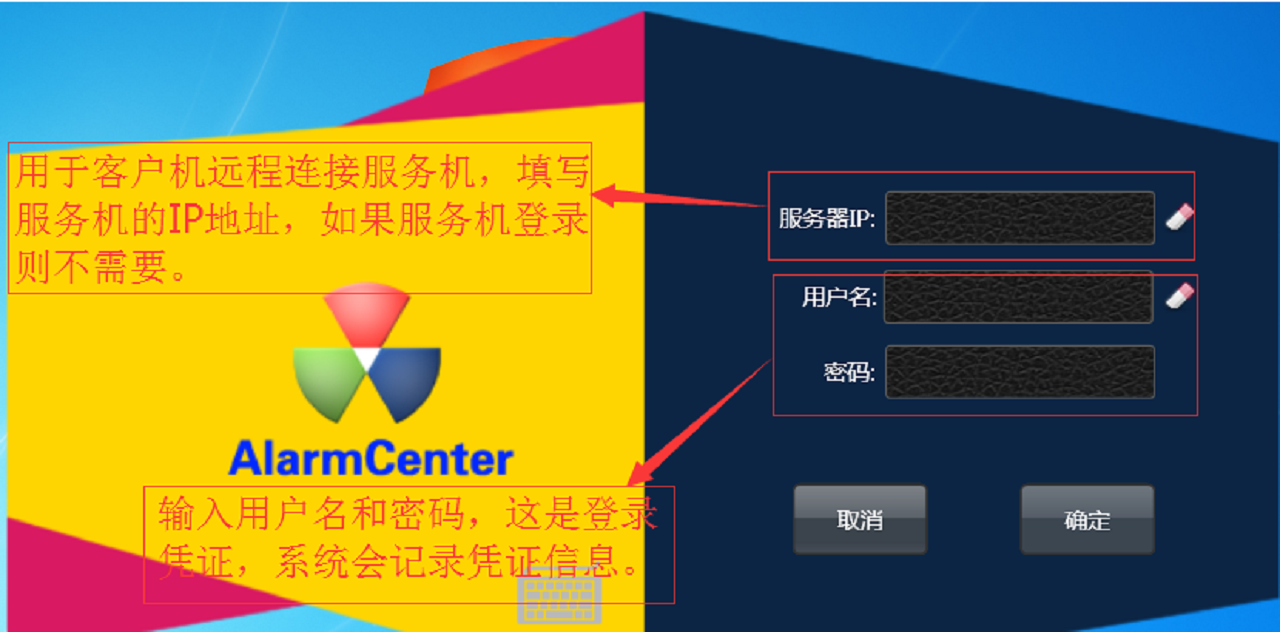

     • 软件授权。在桌面打开AlarmCenter快捷方式输入账号密码（默认用户：ganweisoft密码：ganweisoft）

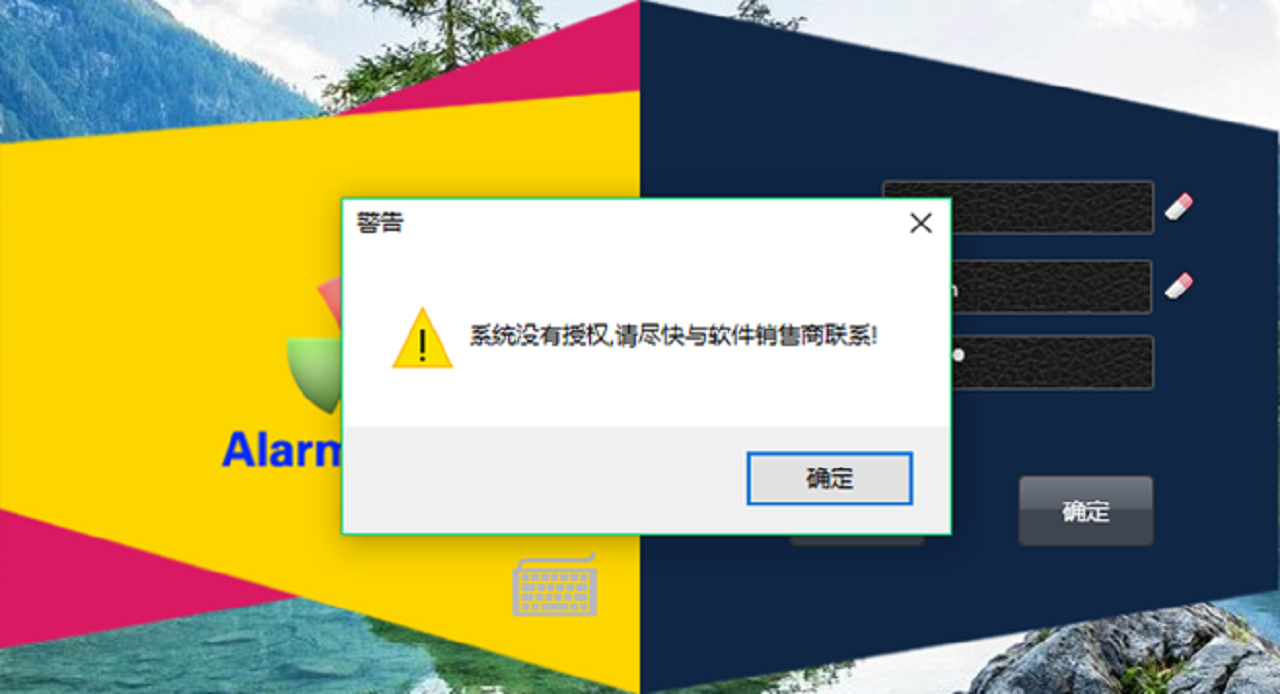

     输入用户名ganweisoft,输入密码ganweisoft,点击确定按钮。第一次登录会弹出需要授权界面，然后先点击确定按钮。如下图所示。



     打开D:\AlarmCenter\data文件夹，双击XLog文件，找到注册码。



     拷贝XLog文件里面的注册码，联系敢为技术人员申请授权文件。

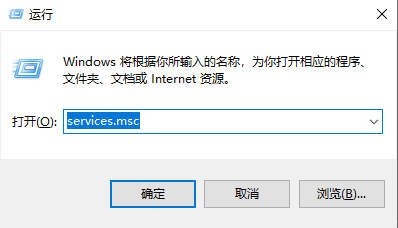

   • 更换授权文件。获取软件授权文件后替换到D:\AlarmCenter\bin目录中(替换授权文件之前先结束AlarmCenterService服务，待替换完成后再启动AlarmCenterService服务，以重新初始化软件)在键盘上同时点击“win+R”键弹出运行界面，输入services.msc按确定。

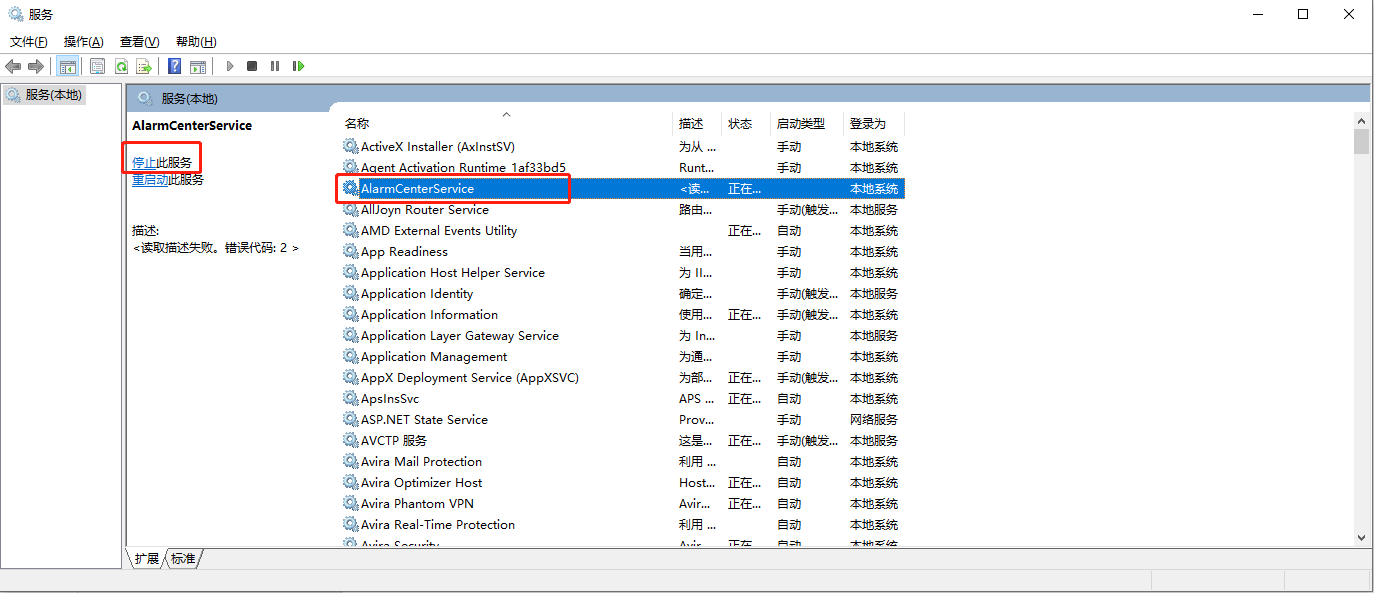

     在弹出的服务界面，选中AlarmCenterService点击停止此服务如图：

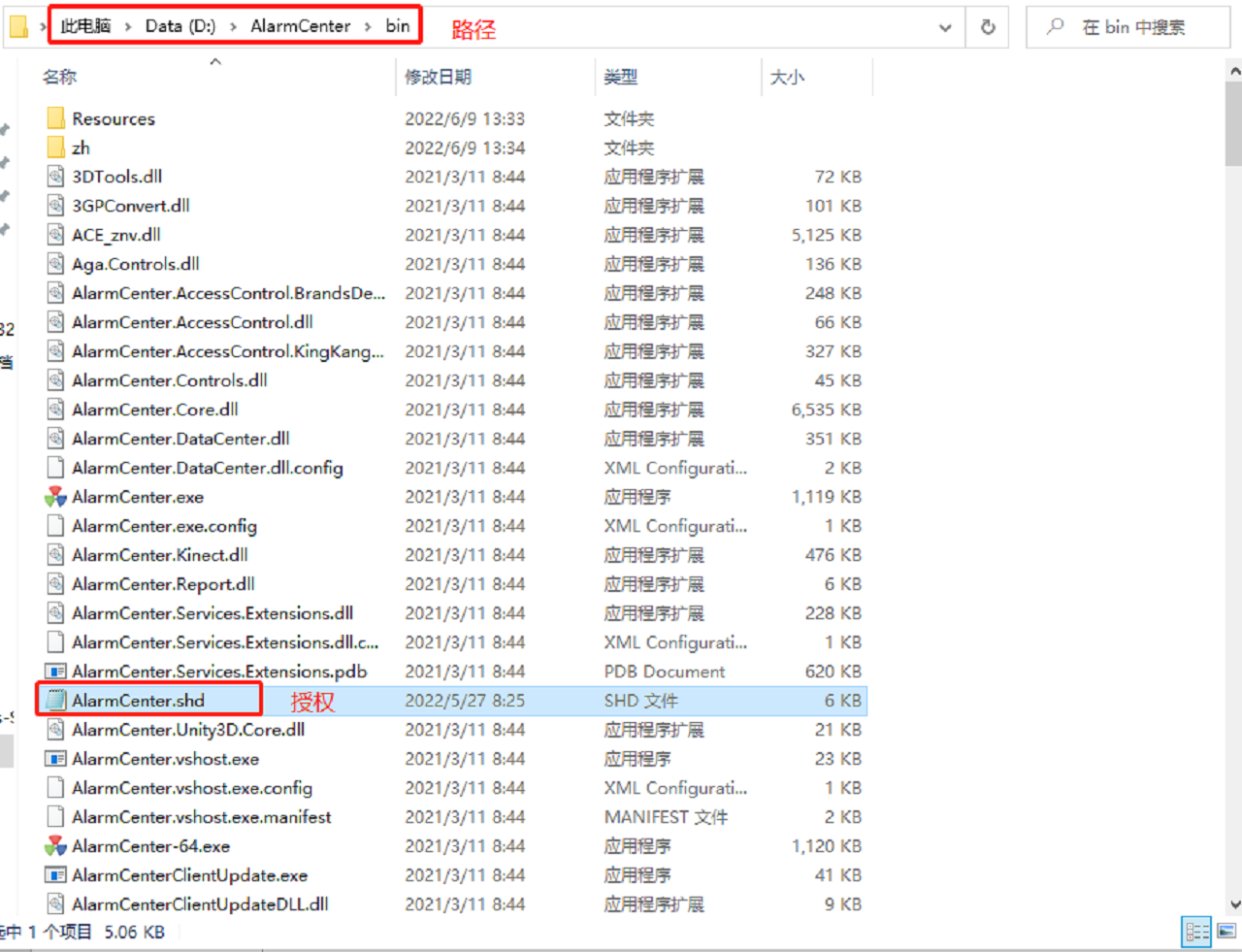

     AlarmCenterService服务停止后，把软件授权文件替换到D:\AlarmCenter\bin目录中



     最后启动AlarmCenterService服务，点击桌面Alarmcenter快捷方式登录运行软件。

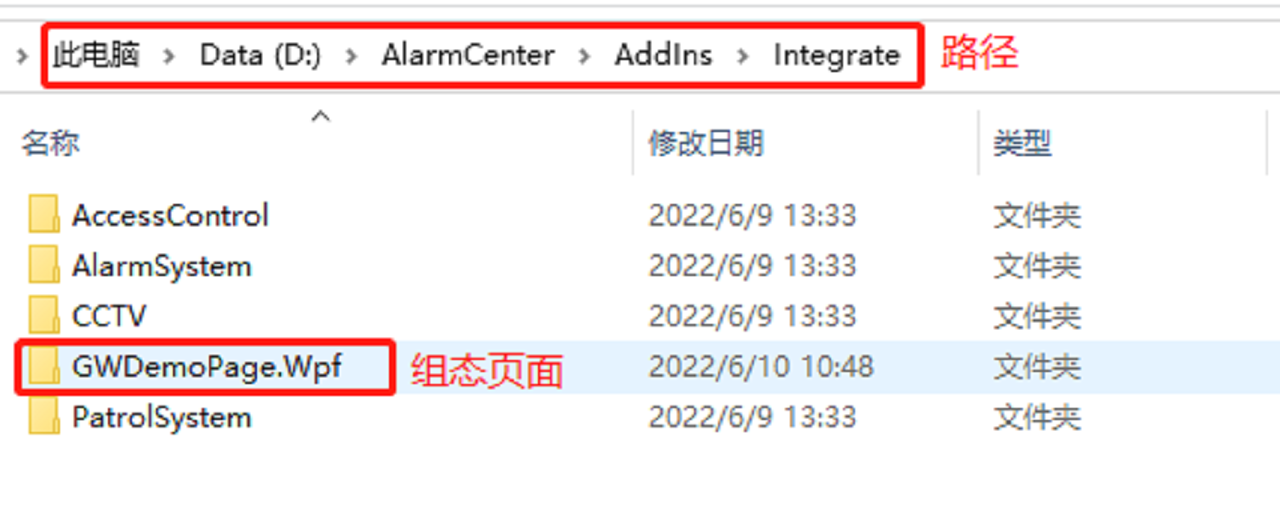

2. 将做好的组态页面(点击组态页面下载)复制到D:\AlarmCenter\AddIns\Integrate目录下，以使得这些组态页面能被IoTCenter Desktop软件所访问。

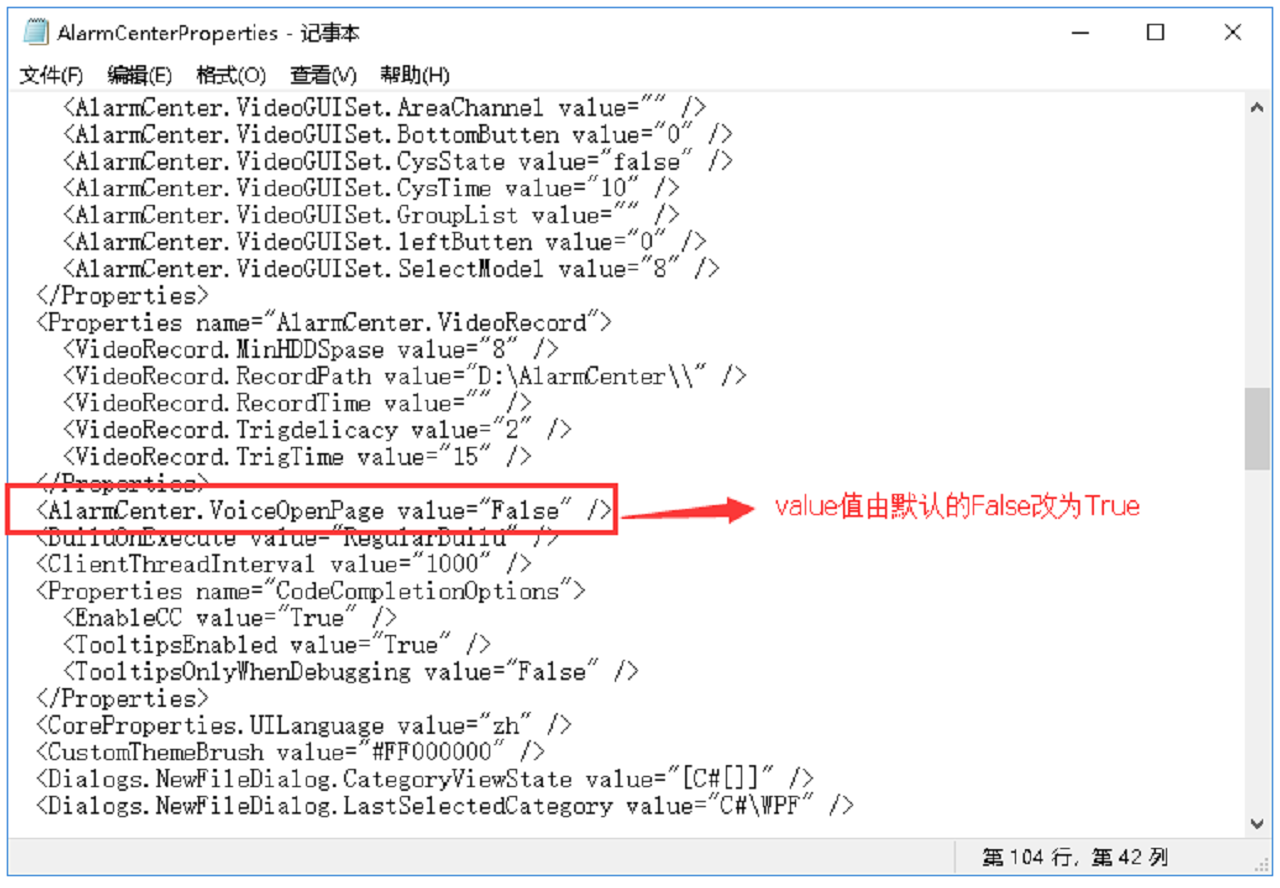

3. 打开大屏互动功能。D:\AlarmCenter\data\AlarmCenter文件夹下AlarmCenterProperties.xml文件配置修改为<AlarmCenter.VoiceOpenPage value="true" /> true表示启用false表示禁用。

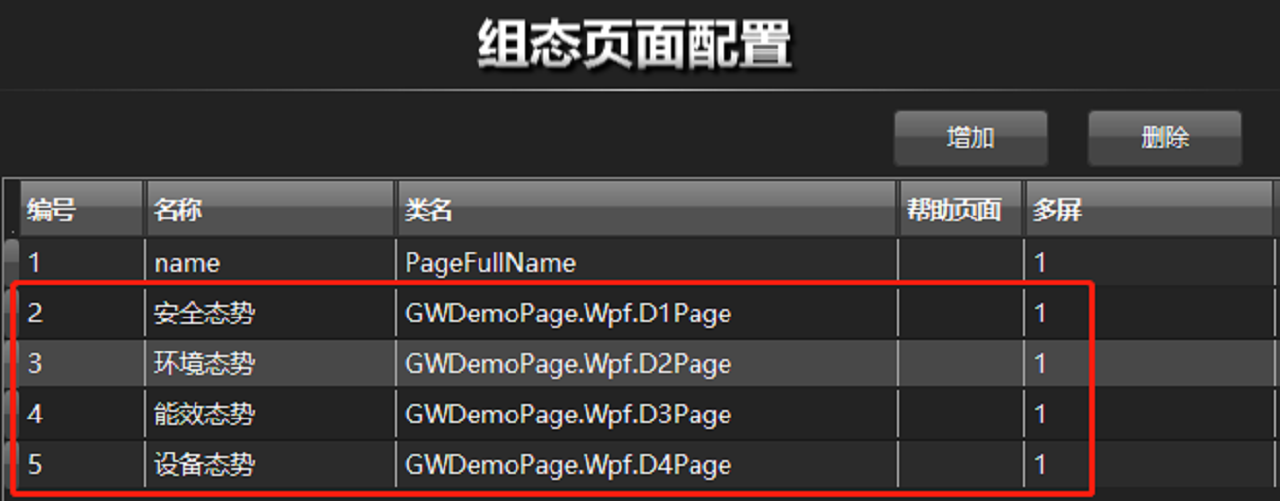

4. 登录IoTCenter Desktop软件，点击“配置”菜单下的“组态页面配置”子菜单，将做好的组态页面配置到“GWEquipPages”表中，并记录各组态页面的Id(安全态势2，环境态势3，能效态势4，设备态势5)。



   字段解释：“名称”--可以根据需要任务输入字符串。“类名”--组态页面的页面名称。

5. 新建一个名称为“大屏互动”的设备，并为该设备创建一个设置点，通过设置点，实现大屏互动的控制。

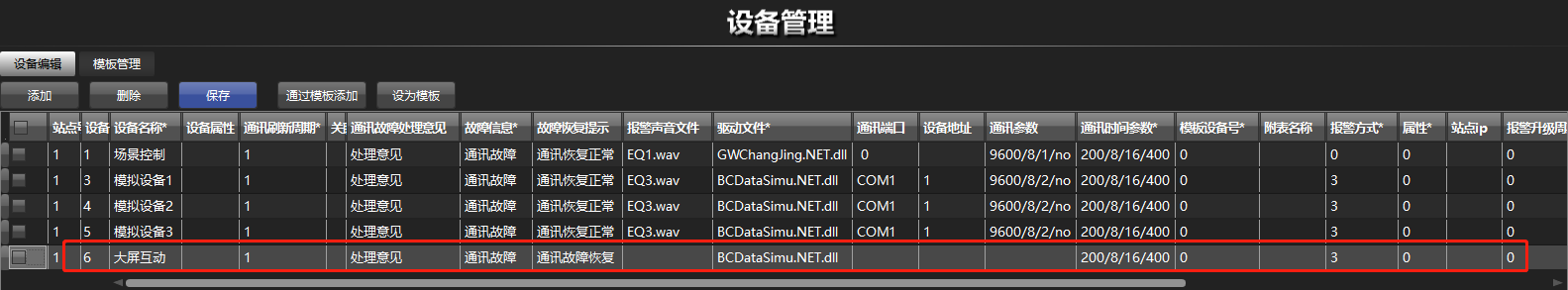

   • 点击“系统”菜单下的“设备管理”子菜单，在打开的页面中点击“添加”按钮，在出现的新记录中输入以下数据：

     • “设备名称”：“大屏互动”(根据实际情况输入字符串)

     • “通讯刷新周期”：1

     • “通讯故障处理意见”：“处理意见”(根据实际情况输入字符串)

     • “故障信息”：“通讯故障”

     • “故障恢复提示”：“通讯恢复正常”(根据实际情况输入字符串)

     • “驱动文件”：“BCDataSimu.NET.dll”(必须使用此动态库，不能随意更换)

     • “通讯时间参数”：“200/8/16/400”

     • “模板设备号”：“0”，表示没有使用模板

     • “报警方式”：“3”

     • “属性”：“0”

     • “报警升级周期”：“0”

     上述字段的含义参照设备配置-设备参数详解部分。其它字段保持为默认值既可。

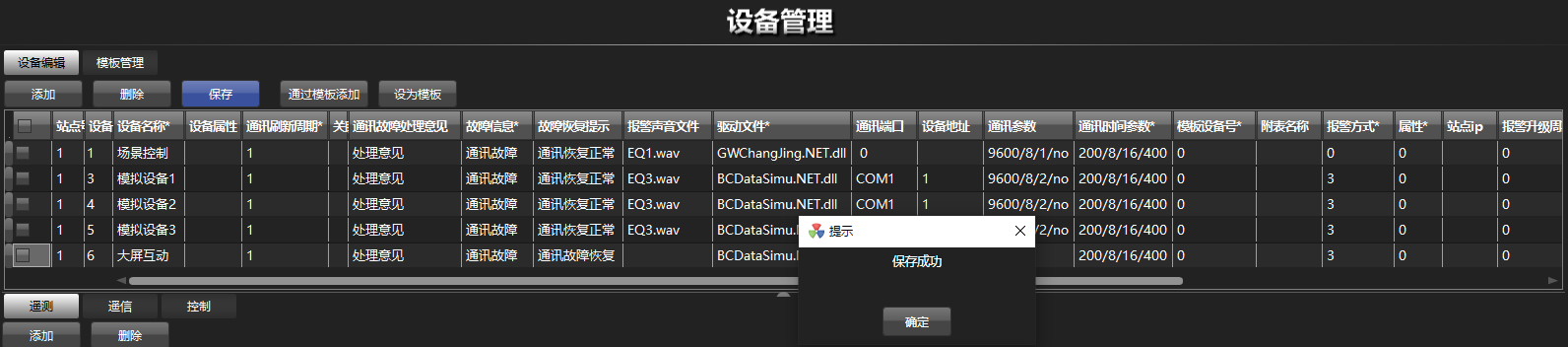

   • 输入完成后点击“保存”按钮，完成“大屏互动”设备的新增。



   • 点击选中新增的“大屏互动”设备，然后点击下方的“控制”按钮，再点击“添加”按钮，新增一条记录。

   • 在新增的记录中输入对应的内容：

     • “设置名称”：“界面控制”(也可以根据实际情况输入其它字符串)

     • “设置类型”：“S”，此处必须输入S，代表控制类型为系统命令

     • “操作命令”：“VPAGE”,此处必须为VPAGE，代表此设置作用为打开软件的页面

     • “值”：“AlarmCenter.ScreensAddin.ScreensCommand”，此处必须为AlarmCenter.ScreensAddin.ScreensCommand，代表操作的是组态页面

     • “记录”：勾选下方的复选框，勾选代表True表示记录该操作，不勾选代表False表示不记录该操作。

     • “操作参数”：根据大屏显示效果输入操作参数。本项目中大屏显示效果为：



       目前大屏的分辨率为1920X1080，根据大屏显示效果图，每一个态势图的大小均为960X540。而每个组态页面对应的Id为：安全态势—2，环境态势--3，能效态势--4，设备态势—5，把组态页面的Id跟“GWEquipPages”表的缩写“EP”组合在一起用来表示组态页面。比如：EP2代表安全态势页面，EP3代表环境态势页面…依次类推。

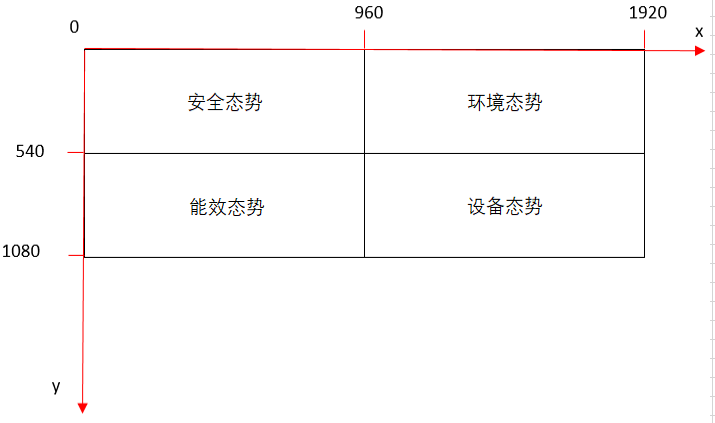

       那么根据分辨率和效果图，操作参数可以设置为EP2/0,0,960,540+EP3/960,0,960,540+EP4/0,540,960,540+EP5/960,540,960,540。其中“EP2”是页面编号；“/”是分隔符；“0,0”是坐标参数，坐标系如下图所示



       最后的两个数字“960,540”是屏幕开窗大小。

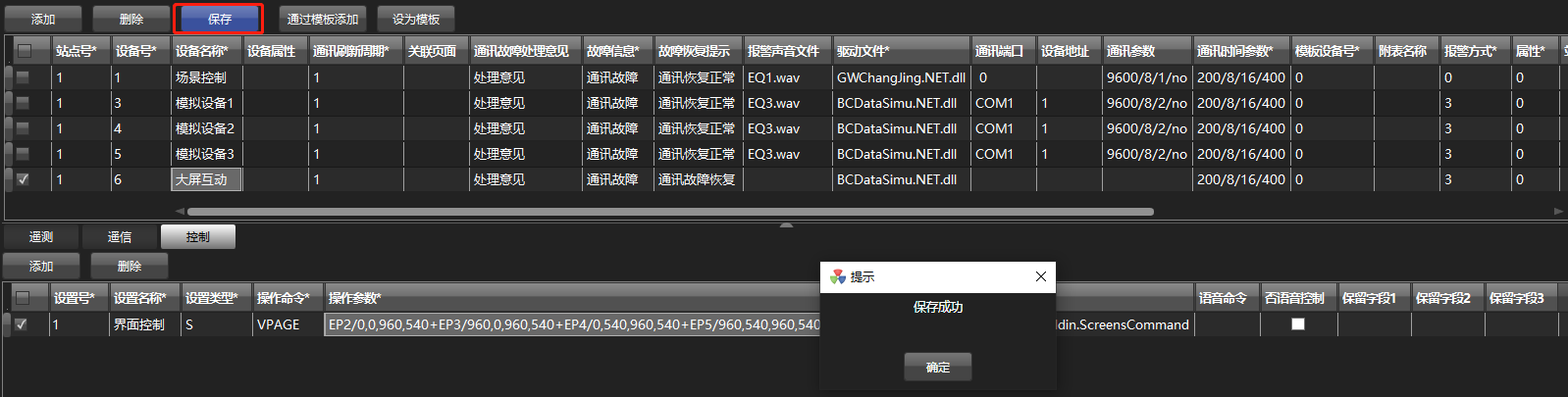

       其它字段保持默认值既可。输入完成后点击“保存按钮”，完成设置点的添加。

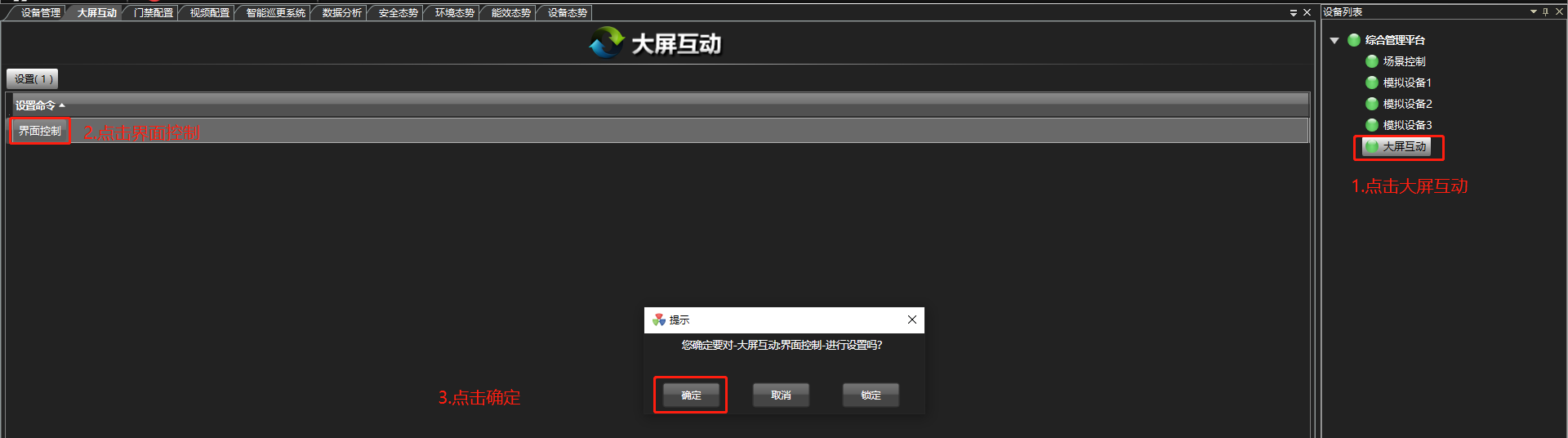

6. 在“设备列表”中点击“大屏互动”设备，在打开的页面中点击“界面控制”按钮，既可查看大屏呈现的组态页面。



   展示效果如下：



7. 也可以在步骤5中设置语音指令通过语音控制大屏展示，可以参考语音交互部分的内容，此处不再赘述

8. 还可以通过设备联动，控制大屏展示，可以参考设备联动部分内容，此处不再赘述
