维护说明

文件更新说明

K8s简介

为什么要有k8s，使用它有什么好处

在传统的分布式系统解决方案中，需要很多人（其中不缺乏技术达人）一起分工协作才能设计、实施和运维分布式系统， 采用 k8s 解决方案后，只需一个精悍的小团队就能轻松应付。这个精悍的小团只需一名架构师负责系统服务组件的架构设 计，几名开发工程师负责业务代码的开发，一名系统兼运维工程师负责 k8s 的部署和运维即可。

2015 年，谷歌联合 20 多家公司一起建立了 CNCF（Cloud Native Computing Foundation，云原生计算基金会）开源组织 来推广 k8s，它是基于容器的大规模容器化分布式系统解决方案，得到以谷歌为首的 IT 巨头们的大力宣传和持续推进。 如今，数百家厂商和技术社区共同构建了非常强大的云原生生态。

优点：

1. 控制和管理应用程序对资源的使用；
2. 自动负载均衡应用程序的多个实例之间请求；
3. 监控资源使用和资源限制，为了可以自动阻止应用消耗过多的资源并且可以再次恢复它们；
4. 如果主机资源耗尽或死机，将应用程序实例从一台主机迁移到另一台主机；
5. 当有新的主机加入集群时，新增加的额外资源可以被自动使用。

K8s定义

Kubernetes 是一个可移植的、可扩展的开源平台，用于管理容器化的工作负载和服务，可促进声明式配置和自动化。Kubernetes 拥有一个庞大且快速增长的生态系统。Kubernetes 的服务、支持和工具广泛可用。

Kubernetes 这个名字源于希腊语，意为“舵手”或“飞行员”。

K8s组成

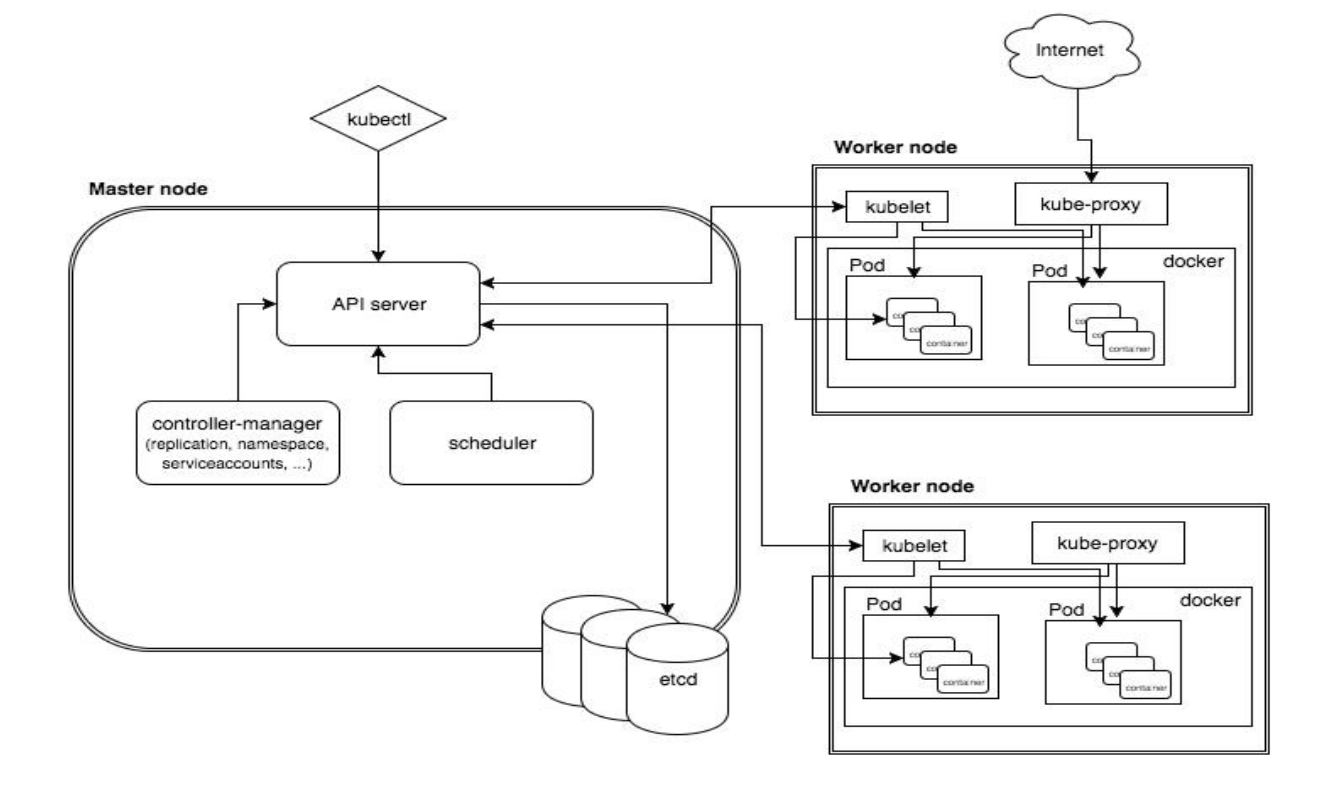

架构图如下：

Master 节点

详情

1. API Server

I.整个集群管理的 API 接口：所有对集群进行的查询和管理都要通过 API 来进行。集群内部的组件(如 kubelet)也 是通过 Apiserver 更新和同步数据到 etcd 中。

II.集群内部各个模块之间通信的枢纽：所有模块之前并不会之间互相调用，而是通过和 API Server 打交道来完成 自己那部分的工作。

III.集群安全控制：API Server 提供的验证和授权保证了整个集群的安全。

IV.数据中心枢纽: API Server 负责和 Etcd 交互存放集群用到的运行数据。

2. Scheduler 负责对集群内部的资源进行调度，相当于“调度室”

负责节点资源管理，接收来自 kube-apiserver 创建 Pods 的任务，收到任务后它会检索出所有符合该 Pod 要求的 Node 节点（通过预选策略和优选策略），开始执行 Pod 调度逻辑。调度成功后将 Pod 绑定到目标节点上。

3. Controller manager

controller-manager 作为 k8s 集群的管理控制中心，负责集群内 Node、Namespace、Service、Token、Replication等资源对象的管理，使集群内的资源对象维持在预期的工作状态。 每一个 controller 通过 api-server 提供的 restful 接口实时监控集群内每个资源对象的状态，当发生故障，导致资 源对象的工作状态发生变化，就进行干预，尝试将资源对象从当前状态恢复为预期的工作状态，常见的 controller 有 Namespace Controller、Node Controller、Service Controller、ServiceAccount Controller、Token Controller、ResourceQuote Controller、Replication Controller 等。

4. Etcd

etcd 在 kubernetes 集群是用来存放数据并通知变动的。 Kubernetes 中没有用到数据库，它把关键数据都存放在 etcd 中，这使 kubernetes 的整体结构变得非常简单。在 kubernetes 中，数据是随时发生变化的，比如说用户提交了新任务、增加了新的 Node、Node 宕机了、容器死掉了等等，都会触发状态数据的变更。状态数据变更之后呢，Master 上的 kube-scheduler 和 kube-controller-manager，就会重新安排 工作，它们的工作安排结果也是数据。这些变化，都需要及时地通知给每一个组件。etcd 有一个特别好用的特性，可以调用它的 api 监听其中的数据，一旦数据发生变化了，就会收到通知。有了这个特性之后，kubernetes 中的每个组件只需要监听 etcd 中数据，就可以知道自己应该做什么。kube-scheduler 和 kube-controller-manager 呢，也只需要把最新的工作安排写入到 etcd 中就可以了，不用自己费心去逐个通知了。

Node 节点

详情

1. Pod

Pod 是 Kubernetes 最基本的操作单元。一个 Pod 代表着集群中运行的一个进程，它内部封装了一个或多个紧密相关的容器。

2. Kubelet

运行在每个计算节点上 I.kubelet 组件通过 api-server 提供的接口监测到 kube-scheduler 产生的 pod 绑定事件，然后从 etcd 获取 pod 清单，下载镜像并启动容器。 II.同时监视分配给该 Node 节点的 pods，周期性获取容器状态，再通过 api-server 通知各个组件。

3. kube-proxy

首先 k8s 里所有资源都存在 etcd 中，各个组件通过 apiserver 的接口进行访问 etcd 来获取资源信息。kube-proxy 会作为 daemon（守护进程） 跑在每个节点上通过 watch 的方式监控着 etcd 中关于 Pod 的最新状态信息,它一旦检查到一个 Pod 资源被删除了或新建或 ip 变化了等一系列变动，它就立即将这些变动，反应在 iptables 或 ipvs 规则中，以便之后再有请求发到 service 时，service 可以通过 ipvs 最新的规则将请求的分发到 pod 上。

网络存储卷、NFS、PV、PVC简介

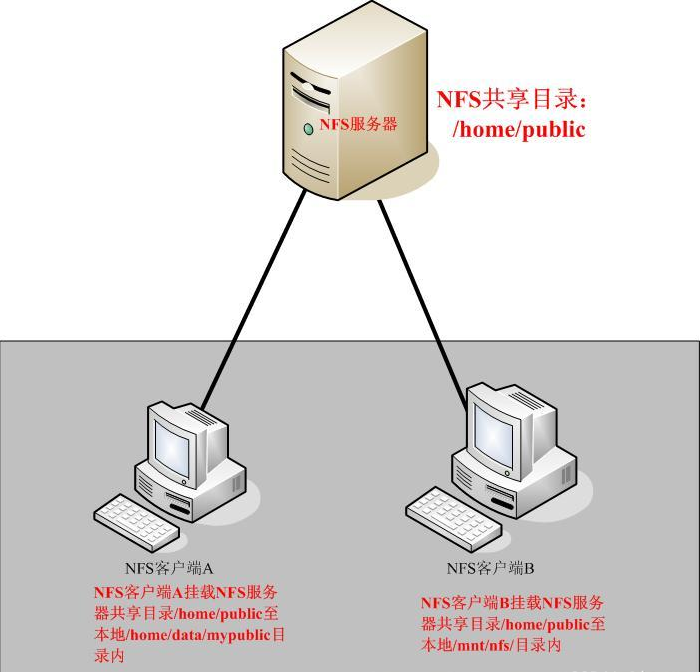

K8s中的Pod是有自愈能力的，一个Pod内的容器是有可能被重新启动的（如果出现了异常）。在Docker中我们学到过，容器内的数据都是临时存储的，当容器被重启或删除，它里面的数据也会被删除，因此数据的持久化就是非常必要的了。 K8s是分布式容器集群，如何在多个Pod之间或多个Node之间进行数据存储和共享是非常重要的问题。K8s引入了网络存储卷，它支持为数众多的云提供商的产品和网络存储方案。网络存储卷还能够满足持久化数据的要求，这些数据将永久保存。网络存储卷是集成各种第三方的存储系统，不同的服务商提供的配置有一些不同，NFS只是其中一种。 简单来说，存储卷是定义在Pod资源之上、可被其内部的所有容器挂载的共享目录，它关联至某外部的存储设备之上的存储空间，从而独立于容器自身的文件系统，而数据是否具有持久能力取决于存储卷自身是否支持持久机制。 在 Docker中 ，想要持久化使用数据，需要把主机上的目录挂载到 Docker 中去。K8s 数据卷是 docker 数据卷的扩展，K8s 可以适配各种存储系统，如：EmptyDir，HostPath， 网络存储（NFS，GlusterFS，PV/PVC）等。我们这里采用 NFS + PV/PVC 网络存储方案实现我们的 K8s 数据持久化。 NFS 是 Network File System 的简写，即网络文件系统。NFS 基于 RPC (Remote Procedure Call) 远程过程调用实现，其允许一个系统在网络上与它人共享目录和文件。通过使用 NFS，用户和程序就可以像访问本地文件一样访问远端系统上的文件。并且NFS是一个持久化卷，如果删除一个Pod，而下一个Pod使用了指向主机上相同路径的NFS卷，则新Pod将会发现上一个Pod留下的数据。

我们发现所有的持久卷类型都要求Pod的开发人员了解集群中可用的真实网络存储的基础结构。例如，要创建支持NFS协议的卷，开发人员必须知道NFS节点所在的实际服务器。而K8s的理念是向应用程序及其开发人员隐藏真实的基础设施，使他们不必担心基础设施的具体状态。比如，开发人员要部署的应用程序到底部署在哪个节点上他根本不用关心，直接交给K8s就行了。 所以，理想情况下是，在K8s上部署应用程序的开发人员不需要知道底层使用的技术细节（应用程序部署在哪台机器、存储技术等）。这些是交给集群管理员去考虑的。开发人员需要一定数量的持久化存储为应用持久化数据时，只需要向K8s申请就行了，PV和PVC的概念就诞生了！就像在创建Pod时可以请求CPU、内存和其他机器资源一样，集群管理员可以对集群进行配置，让其可以为应用程序提供所需的服务。

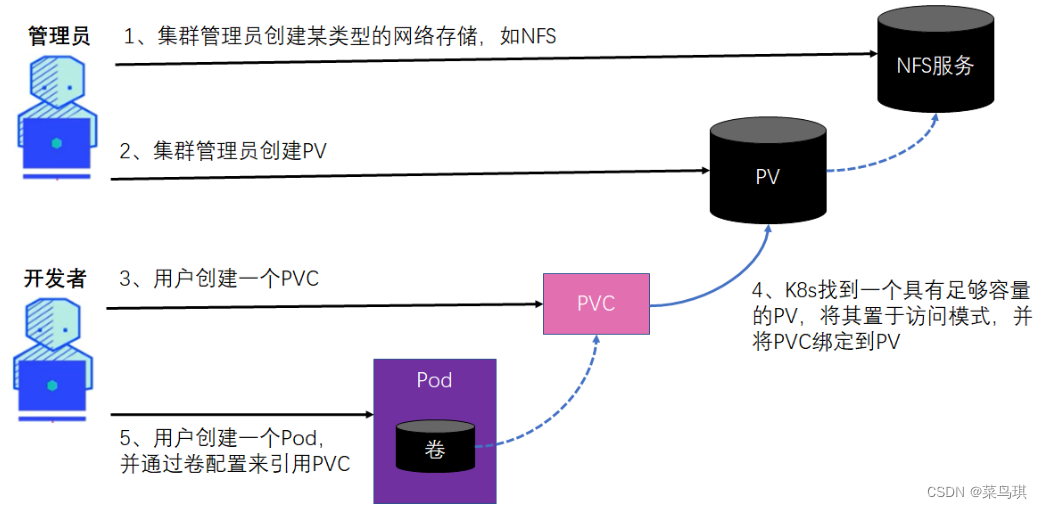

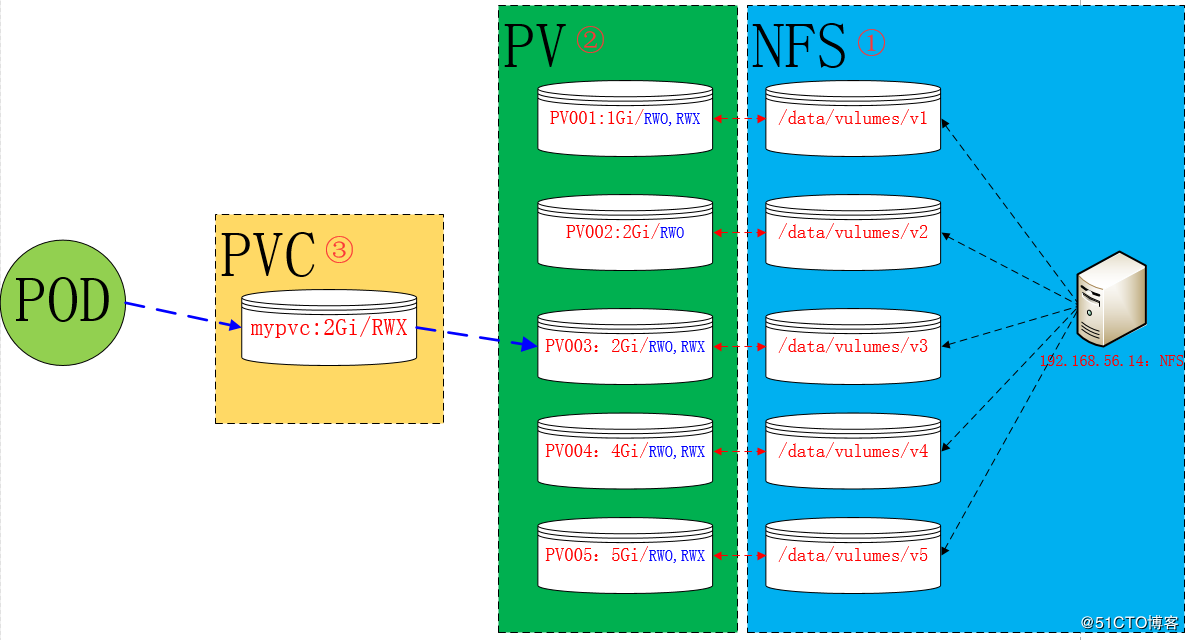

PV 的全称是：PersistentVolume(持久化卷)，是对底层的共享存储的一种抽象，PV 由管理员进行创建和配置，它和具体的底层的共享存储技术的实现方式有关，是通过插件机制完成与共享存储（比如NFS）的对接。 PVC 的全称是：PersistentVolumeClaim(持久化卷声明)，PVC 是用户存储的一种声明，通常由普通用户创建和维护。需要为 Pod 分配存储资源时，用户可以创建一个 PVC，指明存储资源的容量大小和访问模式（比如只读）等信息，K8s 会查找并提供满足条件的 PV。 简而言之，PV是集群中的资源，PVC是对这些资源的请求，也是对资源的索赔检查。

映射路径

详情

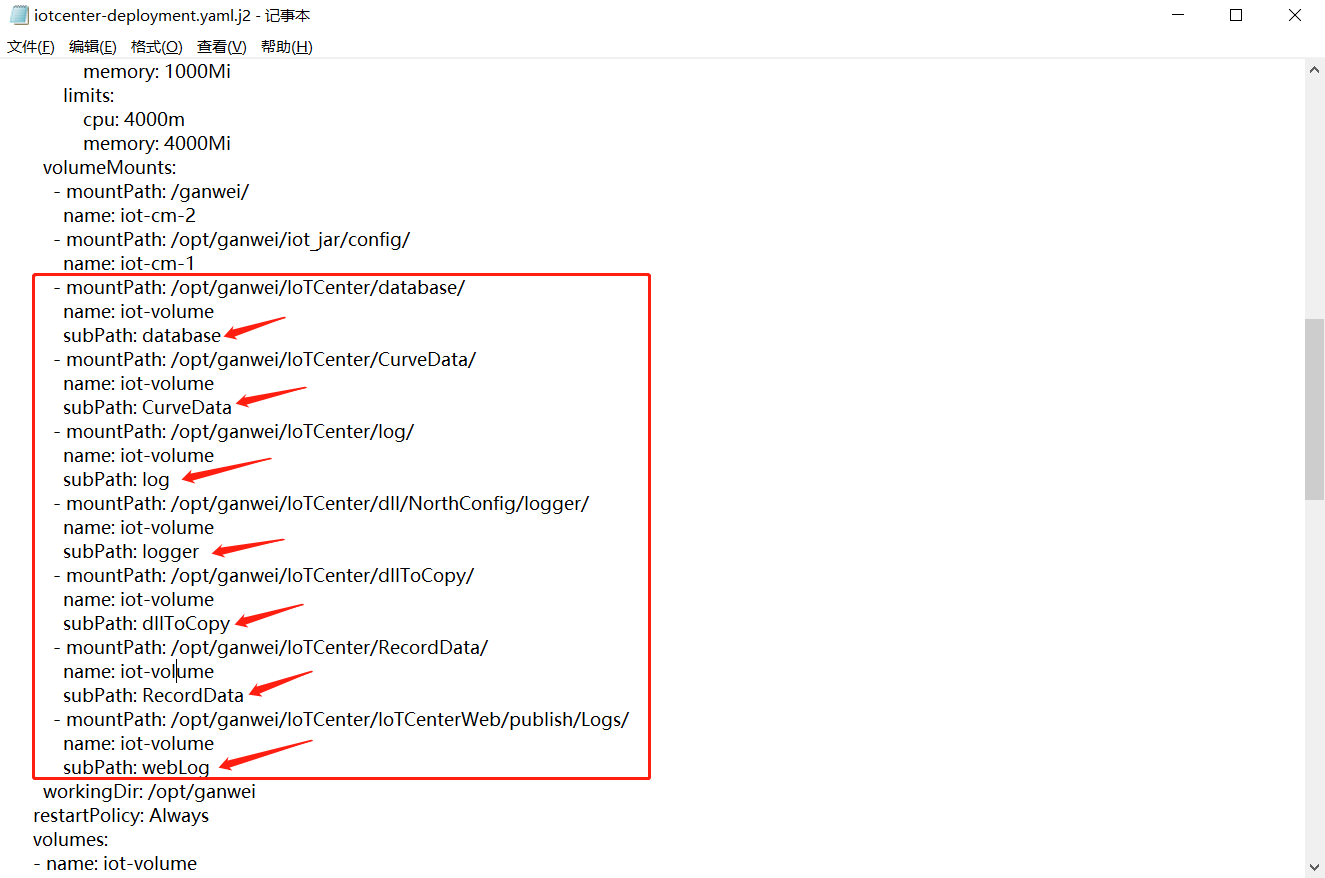

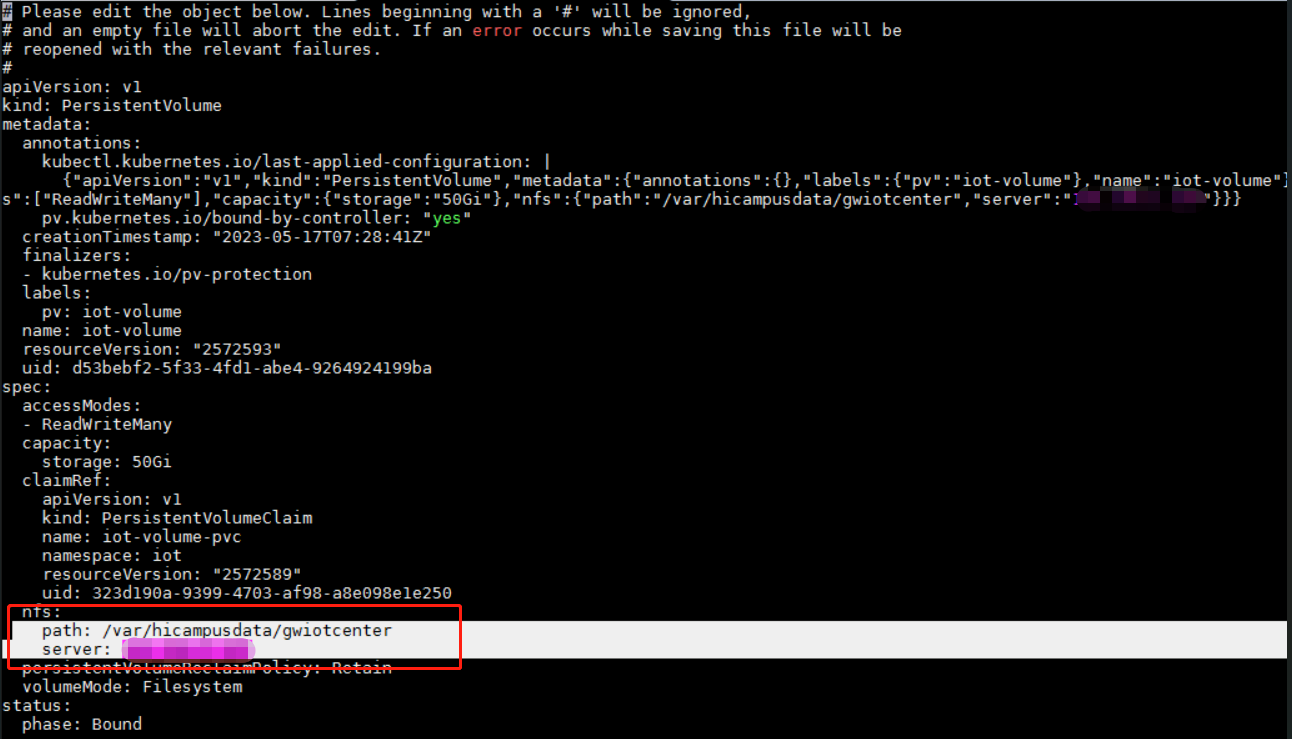

在deployment-yaml文件里面定义了K8s容器内部目录与nfs服务器映射目录（宿主机目录）的一一对应关系。

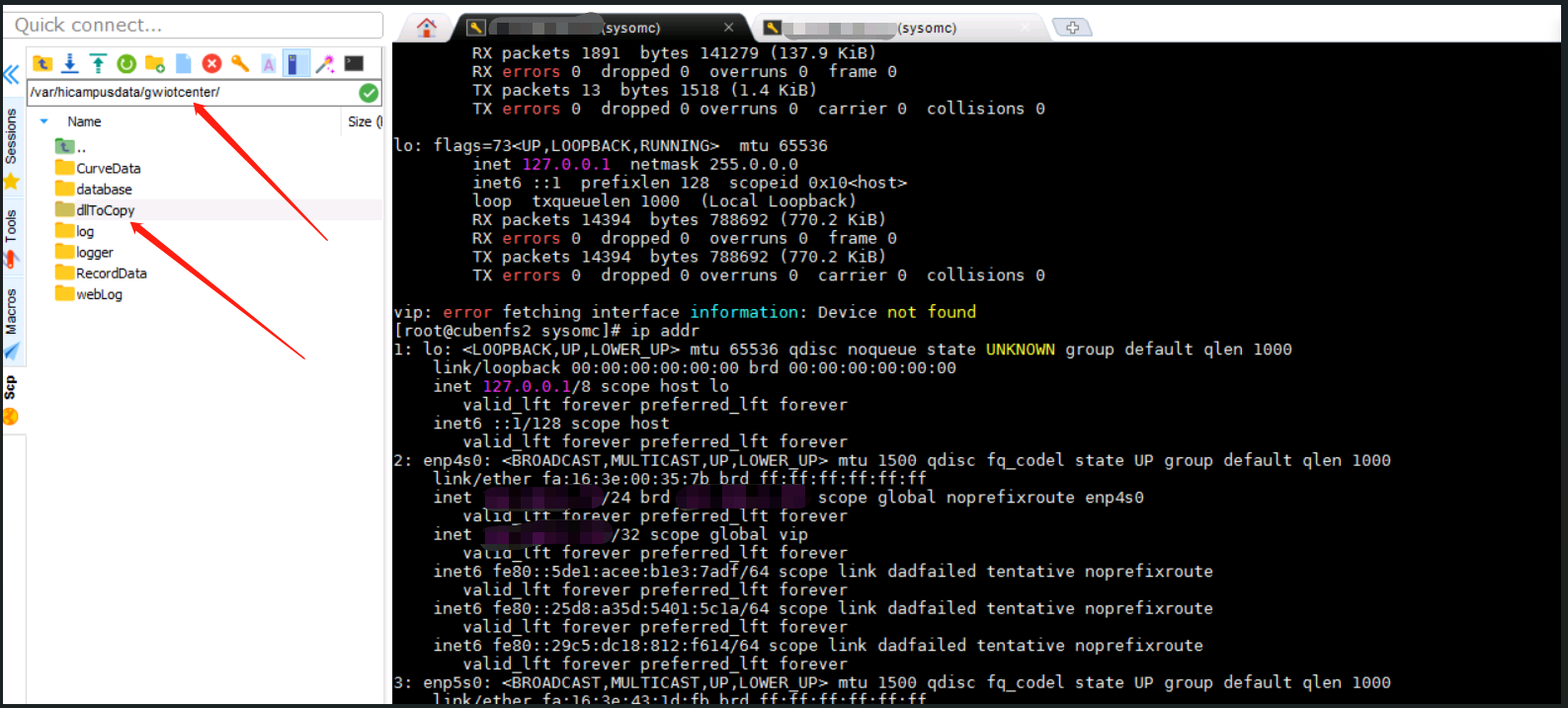

K8s一键部署后会自动生成容器内映射目录和nfs服务器映射目录。 nfs服务器映射路径为/var/hicampusdata/gwiotcenter。

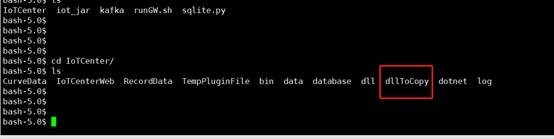

在k8s环境中，容器的/opt/ganwei/IoTCenter/dllToCopy/目录是被映射进去的，对容器进行删除和更新操作，这个目录中的文件不会受到影响。

更新原理

详情

一层映射：宿主机目录dllToCopy和容器内目录dllToCopy存在映射关系。 二层映射：容器的runGW.sh文件写入了脚本，容器启动的时候会自动执行该脚本，把容器中dllToCopy目录下的文件拷贝覆盖到IoTCenter目录下对应的文件夹中。

假如我们想更新容器内IoTCenter/dll目录中的动态库文件。需要在宿主机dllToCopy文件夹里面新建一个dll文件夹，把需要更新的动态库拷贝到dllToCopy/dll文件夹里，之后重启容器，就可以将文件更新到IoTCenter/dll目录中。 映射流程如下： 宿主机dllToCopy/dll --> 容器内dllToCopy/dll --> IoTCenter/dll 如果想更新其它的文件也是这样做，比如更新wwwroot目录下的文件。在宿主机dllToCopy目录下新建这样一个路径/IoTCenterWeb/publish/wwwroot/，把要更新的文件放在新建的wwwroot中，重启容器就可以完成更新了。

注意

1. 如果出现因权限问题映射失败的问题，需要在宿主机目录dllToCopy内先赋予文件777的权限，再重启容器重新映射。

2. 如果通过宿主机目录dllToCopy无法成功映射，可以进入容器，在dllToCopy下直接创建对应目录，然后退出容器再通过命令将文件拷贝到新建目录下。拷贝完成之后重启容器，容器中dllToCopy目录下的文件依然会自动覆盖到IoTCenter目录下对应的文件夹中。

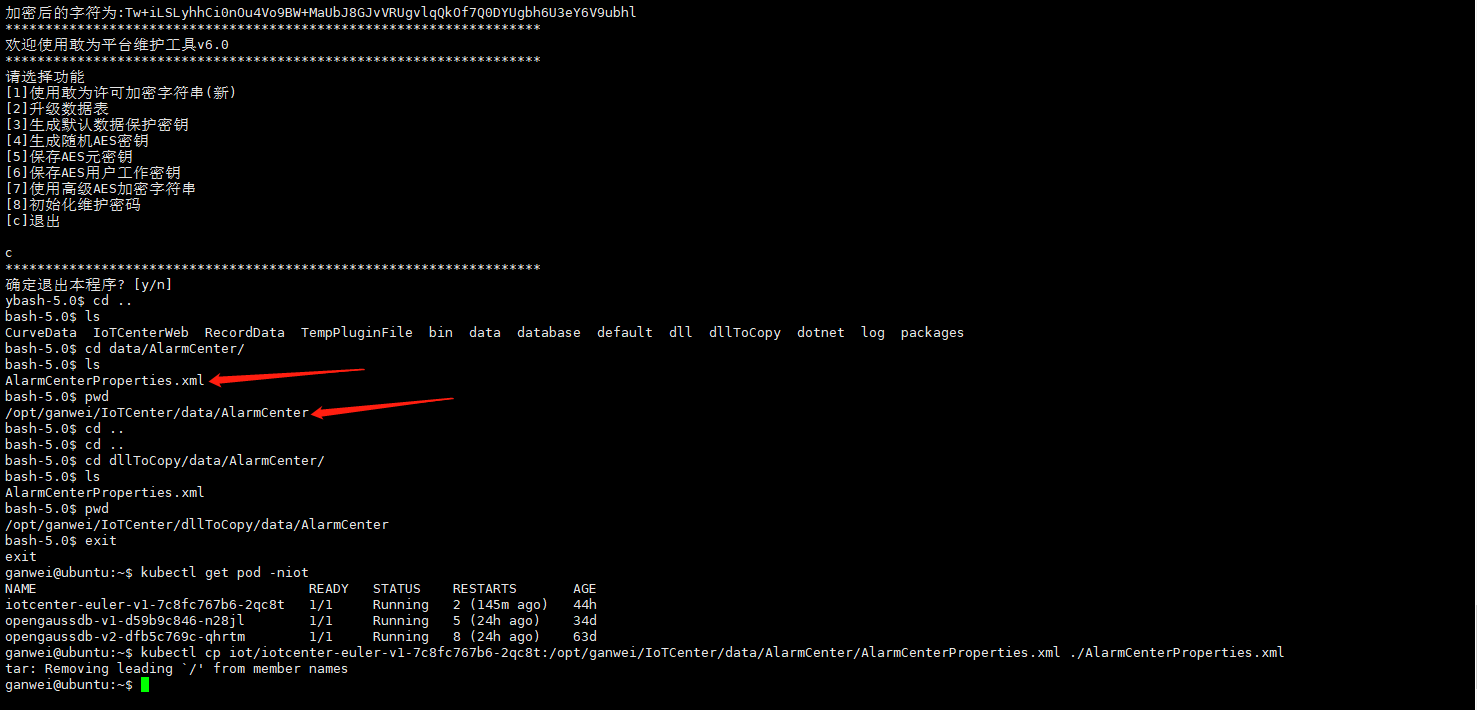

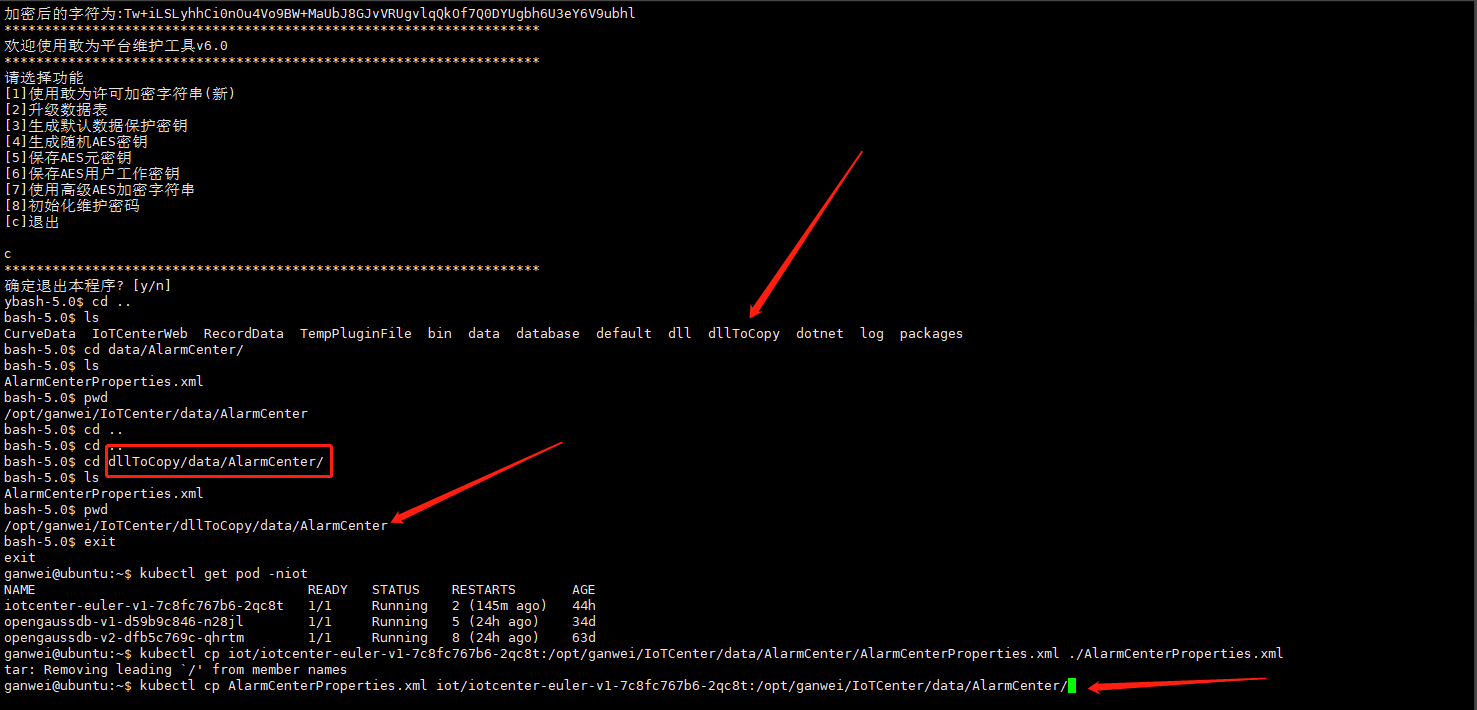

例如: 需要将AlarmCenterProperties.xml文件直接拷贝进容器。

1. 首先进入容器，在/opt/ganwei/IoTCenter/dllToCopy下创建/data/AlarmCenter
2. 然后exit命令退出容器，执行文件拷贝命令：

kubectl cp AlarmCenterProperties.xml iot/iotcenter-euler-v1-7c8fc767b6-2qc8t:/opt/ganwei/IoTCenter/dllToCopy/data/AlarmCenter

映射和拷贝的区别在于：当我们修改宿主机映射目录文件的时候，重启容器，改动会同步更新到容器内部；而修改容器外的拷贝文件则不会对容器内部产生影响。

更新方法

更新dll文件

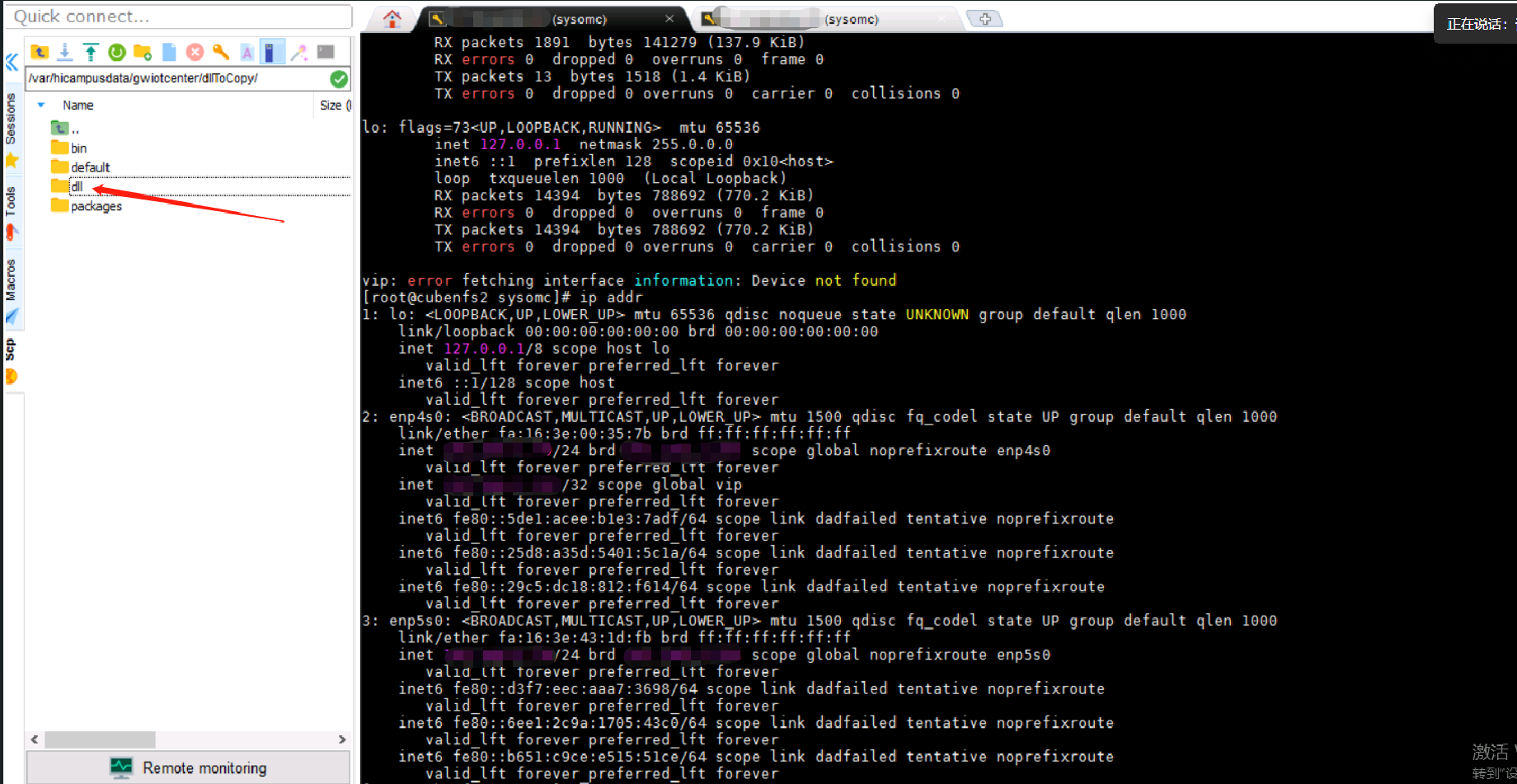

如果需要更新容器内/opt/ganwei/IoTCenter/dll/的文件。 在宿主机/var/hicampusdata/gwiotcenter/dllToCopy下创建一个dll目录

然后把文件拷贝到新创建的dll文件夹内，重启容器，更新完成。

更新应用插件

在宿主机/var/hicampusdata/gwiotcenter/dllToCopy下创建IoTCenterWeb/packages目录，将需要更新的插件拷贝到新建的packages文件夹内，重启容器。 注：如果最初没有这个插件，更新进去之后并不会解压安装，需要将容器中IoTCenter/IoTCenterWeb/packages目录下的manifest.json文件拷贝出来进行修改，将修改后的文件再拷贝到宿主机dllToCopy/IoTCenterWeb/packages目录中，重启容器完成更新。

许可更新说明

通过dllToCopy目录映射更新许可

映射方法参考目录4.1（文件更新） 授权文件映射成功，重启容器，之后的操作流程如下

加密数据库连接字符串

详情

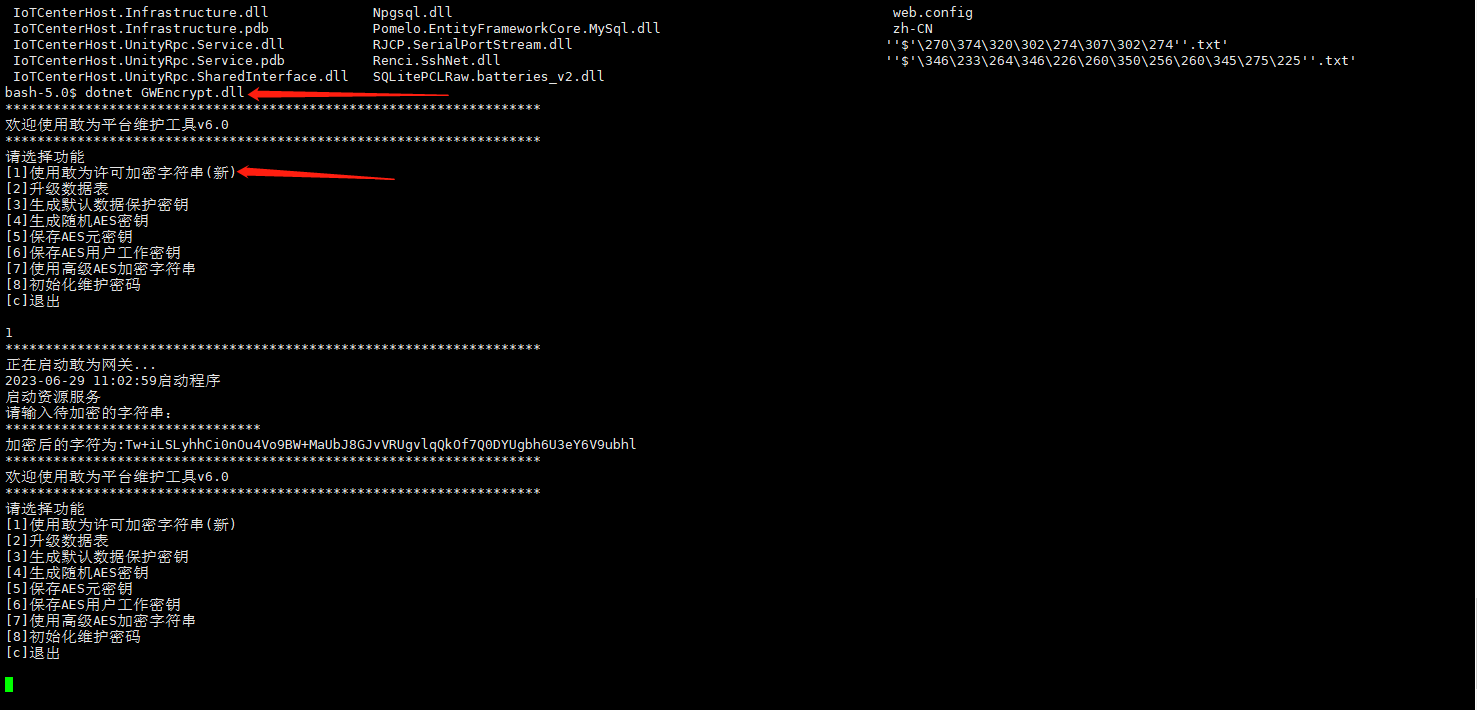

进入容器，使用bin目录下的加密工具把数据库连接字符串加密。

退出容器，修改configmap文件的对应配置项，命令如下：

kubectl edit cm ioteuler-euler-cm -niot

保存之后重启容器，完成更新。

调试环境下，也可采用以下方法： 将容器内AlarmCenterProperties.xml配置文件拷贝到宿主机

kubectl cp iot/iotcenter-euler-v1-7c8fc767b6-2qc8t:/opt/ganwei/IoTCenter/data/AlarmCenter/AlarmCenterProperties.xml ./AlarmCenterProperties.xml

手动修改拷贝出的AlarmCenterProperties.xml文件，修改加密字符串。

在nfs宿主机/var/hicampusdata/gwiotcenter/dllToCopy下新建data\AlarmCenter目录，将修改完的AlarmCenterProperties.xml文件放到data\AlarmCenter下，重启容器。

更新用户数据表

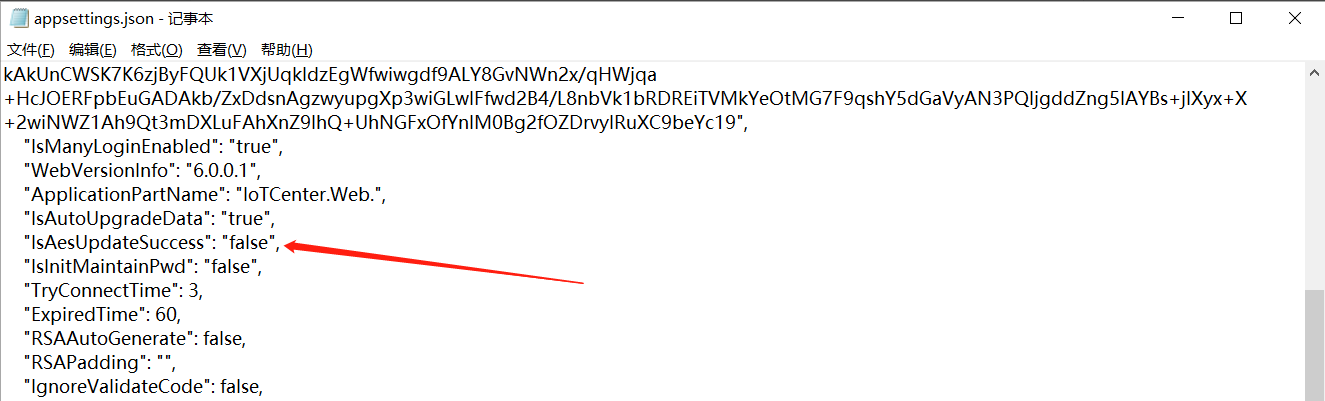

首先删除gwuser表旧的用户数据，更新数据库用户为原始数据（6.0.2版本无需更新为原始数据，只要删除老的用户数据，就会自动导入新用户数据并加密）。 然后将容器内publish/appsetting.json文件拷贝到宿主机，手动修改文件中的节点IsAesUpdateSuccess为false。

修改完成之后将文件拷贝到nfs服务器的映射目录dllToCopy/IoTCenterWeb/publish下，重启容器，用户原始数据会自动加密。

排查其它的加密数据

若有其它涉及加密的数据都要重新进行加密，对于文件型的加密数据都要做好映射。 需要重新加密的数据包括：

名称	位置	用途	备注
数据库连接密码	AlarmCenterProperties.xml配置文件	连接数据库
登录账号和密码	gwuser数据库表	账号密码加密
用户角色	gwrole数据库表	角色加密
应用secret	北向应用接入管理	southSecret配置值
RomaSDK	jar包config.properties配置文件	huawei.ump.producer.appSecret配置值

通过更新iotcenter-configmap.yaml文件更新许可

更新yaml文件中的许可信息

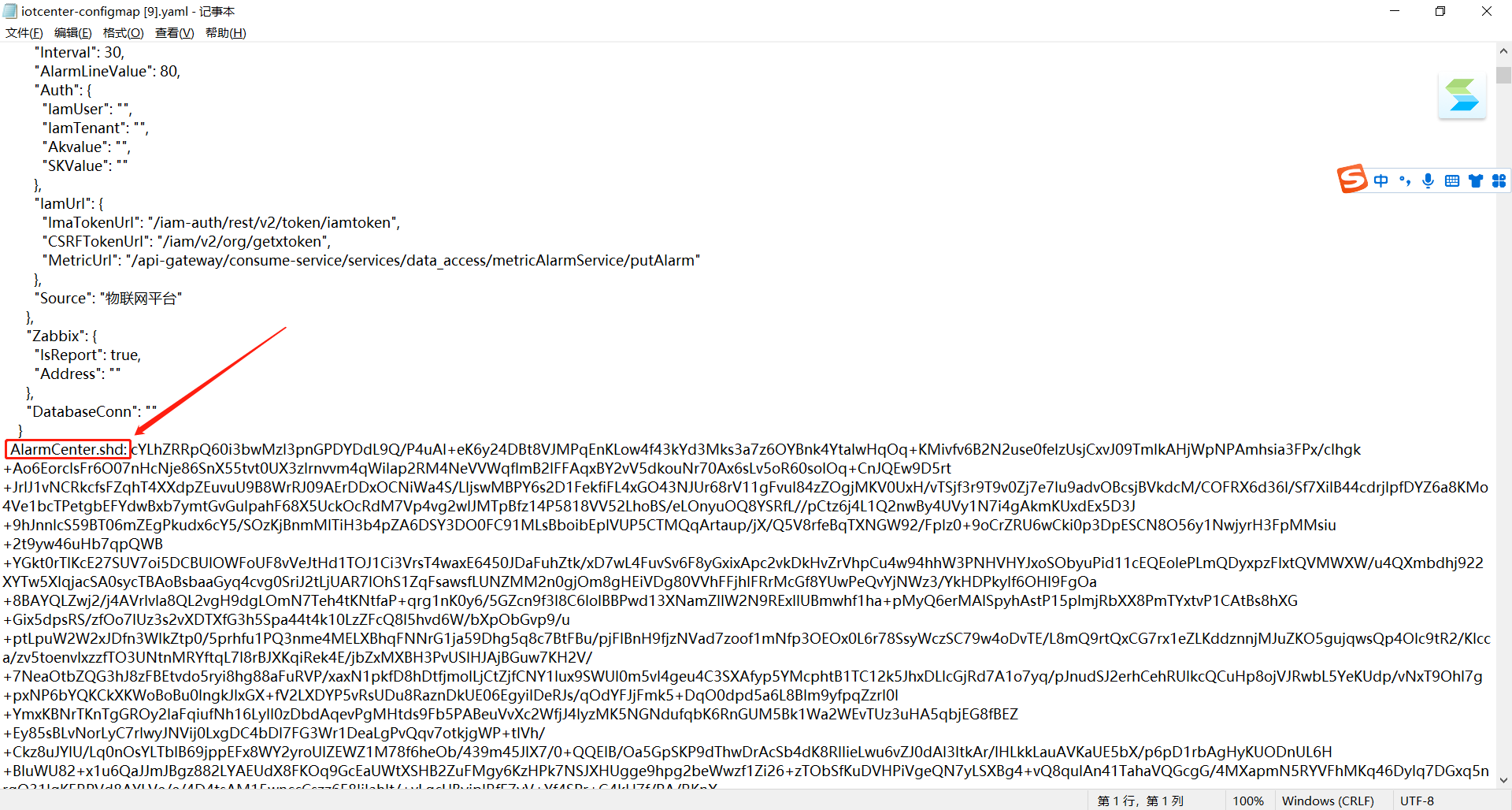

打开iotcenter-configmap.yaml文件，将获取的新的授权信息替换到这个文件中。

更新容器中的yaml文件

详情

首先将下图所示的修改好的两个yaml文件拷贝到服务器

然后我们删除旧的iotcenter-deployment.yaml 文件 命令：

kubectl delete deploy iotcenter-euler-v1 -niot

然后更新iotcenter-configmap.yaml文件 命令：

kubectl apply -f iotcenter-configmap.yaml -niot

之后再更新iotcenter-deployment.yaml文件 命令：

kubectl apply -f iotcenter-deployment.yaml -niot

验证新的授权文件

进入容器内的bin目录下查看AlarmCenter.shd授权文件有没有更新成功。

端口映射

如何自定义域名解析

详情

有些项目中需要用到域名解析服务，这样需要在环境中配置hosts域名解析服务，教程利用了kubernetes提供的HostAliases来实现。 首先通过输入命令查找deploy资源文件。

如上图查找到资源文件为iotcenter-euler-v1的资源名称，输入如下命令，进入ymal文件的编辑模式：

kubectl edit deploy iotcenter-euler-v1 -niot

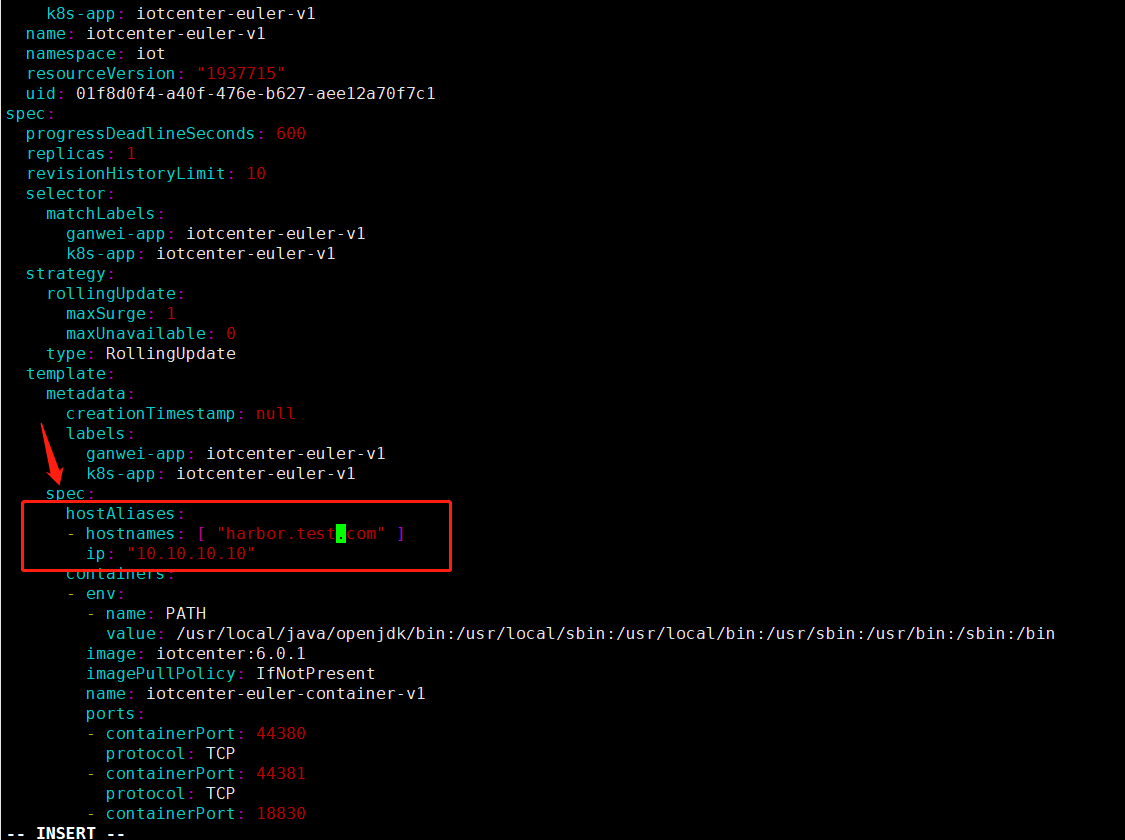

在如图所示位置添加（每一行要严格对齐）

      hostAliases:
      - hostnames: [ "域名" ]
        ip: "ip地址"

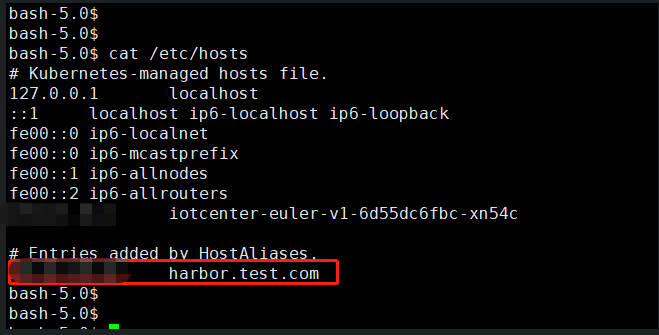

之后保存即可，添加后在容器内可以看到 hosts 被添加到了/etc/hosts中，如下图所示

如何映射新的端口

详情

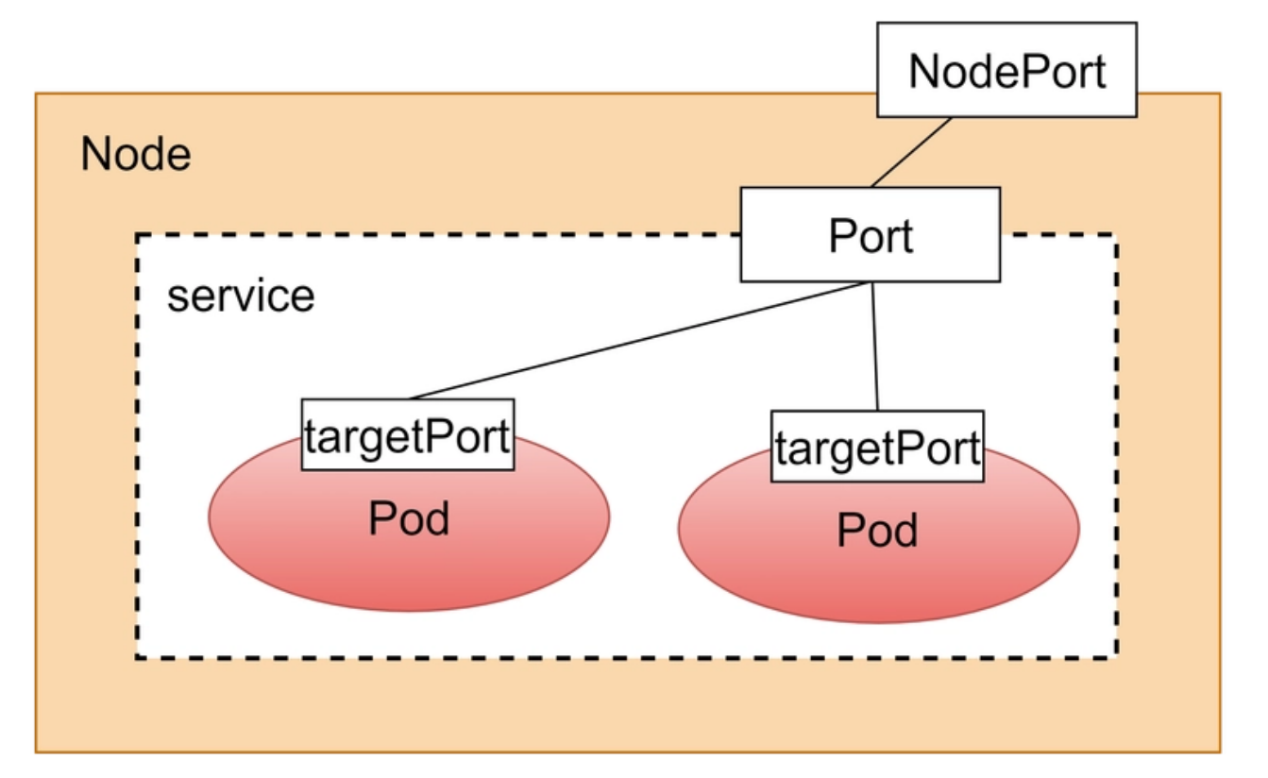

kubernetes中一个服务可以存在一个或多个pod（容器），kubernetes提供service资源对一个或者多个pod进行聚合，提供统一的出入口，所以需要从服务中映射端口，需要在service的资源文件中进行添加。各参数关系如下图所示。

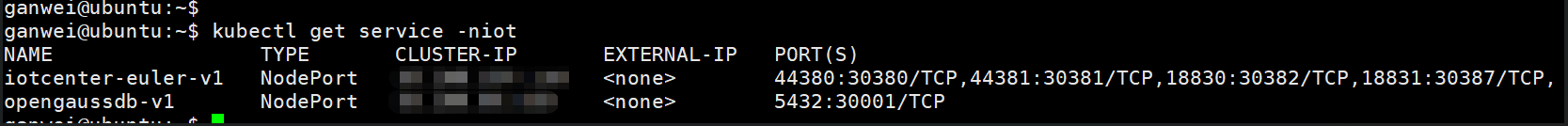

首先通过命令查找所要修改服务的service名称；

kubectl get service -niot

输入命令

kubectl edit service iotcenter-euler-v1 -niot

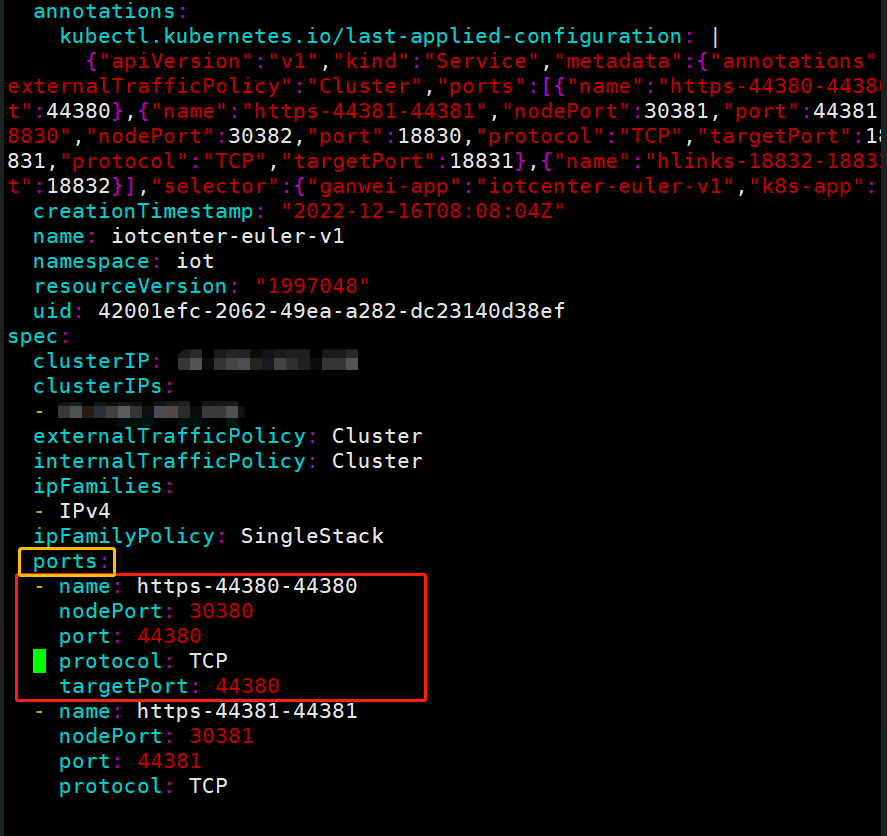

之后在ports；下面按照图中红色方框为一个端口映射进行添加。

比如，将容器中的44380端口映射到30380

属性	示例	说明
name	https-44380-4438	名称可以自定义
nodePort	30380	映射出的端口
port	44380	被映射端口
protocol	TCP	映射协议 可以选择TCP
targetPort	44380	容器被映射的端口

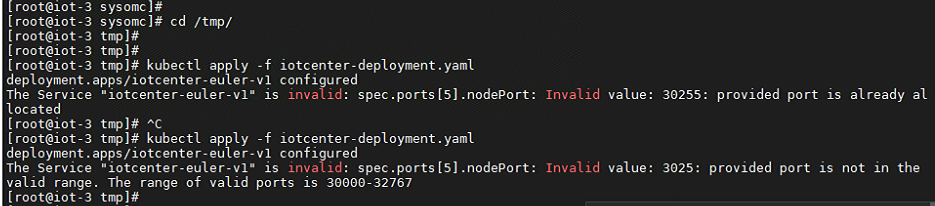

要注意的是nodeport这个参数范围，kubernetes集群默认端口范围为30000-32767 修改过程的错误；如下图所示，第一个错误是外部端口被占用，第二个错误则是端口没有在30000-32767这个范围内

数据库维护

确定数据库位置

详情

首先需要确定pod所在的服务器。 输入

kubectl get pod -niot -o wide

通过SSH工具登录数据库pod所在的集群机器。 输入

kubectl get pod -niot

输入

kubectl exec -it pod名字 -niot bash

进入数据库容器。

mysql备份数据库

详情

在mysql-euler-v1-xxxx 容器中切换到这个目录 cd /var/lib/mysql/ （只有这个目录当前用户才能创建文件） 执行

mysqldump -u root -p iotcenter > 1bak.sql

输入密码：密码见附录密码存储文件

查看备份

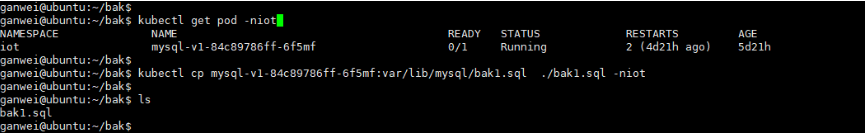

将备份的数据库脚本从pod中拷贝出来（容器外） 执行

kubectl cp mysql-v1-xxxxx:var/lib/mysql/bak1.sql ./bak1.sql -niot

mysql恢复数据库

详情

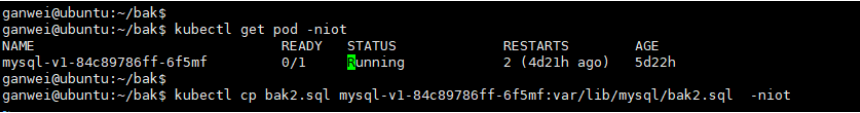

将数据库脚本拷贝到新部署环境中的pod中 输入

kubectl get pod -niot 查询pod名称

kubectl cp bak2.sql mysql-v1-xxxxx:var/lib/mysql/bak2.sql -niot

进入新部署的环境中的pod 输入

kubectl exec -it pod名字 -niot bash

之后进入数据库容器， 在容器中输入

cd /var/lib/mysql/

进入目录 之后输入

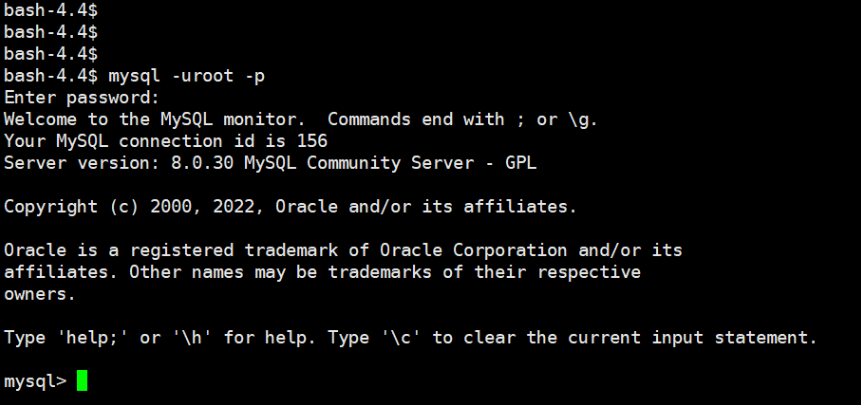

mysql -uroot -p

接着输入密码：密码见附录密码存储文件

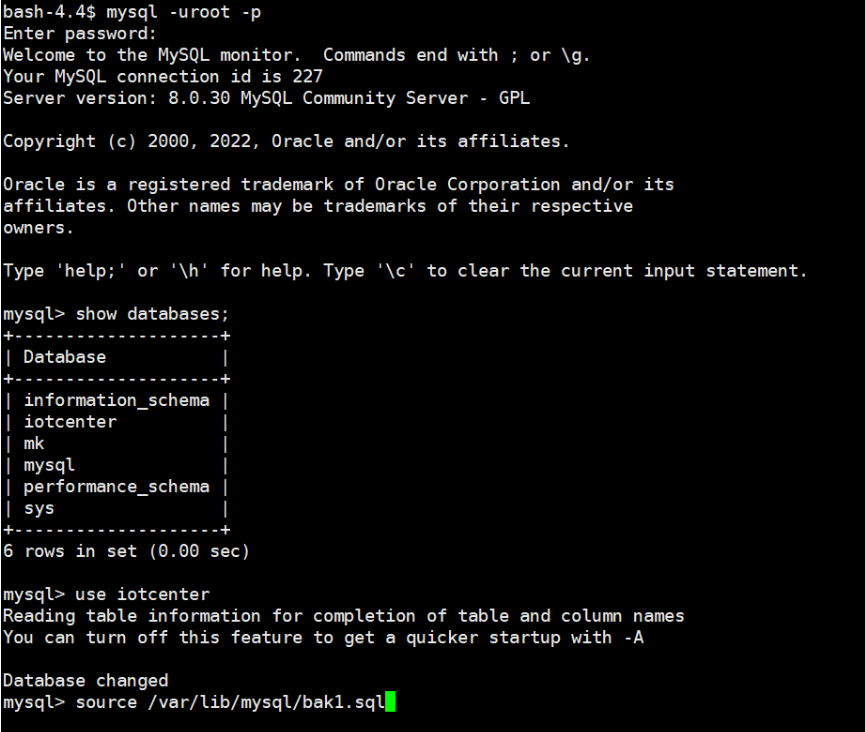

接着输入

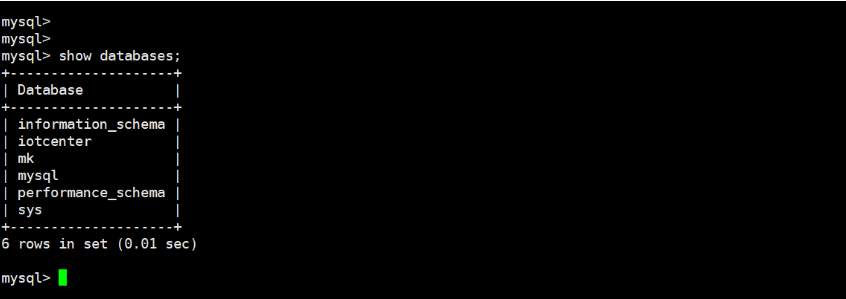

show databases;

可以看到一个名称叫iotcenter的数据库

输入

use iotcenter

进入数据库, 然后通过source命令，将备份数据库导入到iotcenter数据库

source /var/lib/mysql/bak1.sql

回车即可将备份的文件导入到iotcenter数据库中， 接着将iotcenter 的pod 删除一次，

Gaussdb备份数据库

详情

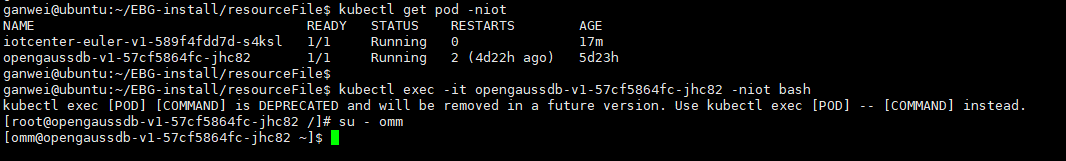

进入pod，后输入 su – omm

之后输入一下命令备份iotcenter数据库完成数据库的备份。

gs_dump -U gaussdb -f /home/omm/iotcenter.tar -p 5432 iotcenter -F t

输入密码：输入密码：密码见附录密码存储文件

查看备份

将备份的数据库脚本从pod中拷贝出来（容器外）

kubectl cp opengaussdb-v1-xxxxx:home/omm/iotcenter.tar ./iotcenter.tar  -niot

Gaussdb恢复数据库

详情

将数据库脚本拷贝到新部署环境的pod中， 输入

kubectl get pod -niot

查询pod名称， 输入以下命令将备份拷贝到容器中

kubectl cp iotcenter.tar opengaussdb-v1-xxxxx:var/lib/mysql/ iotcenter.tar -niot

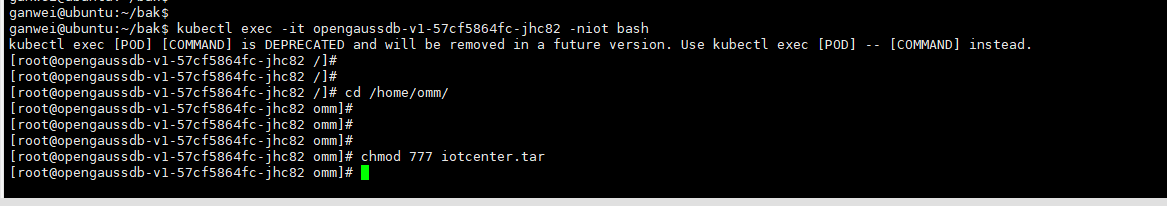

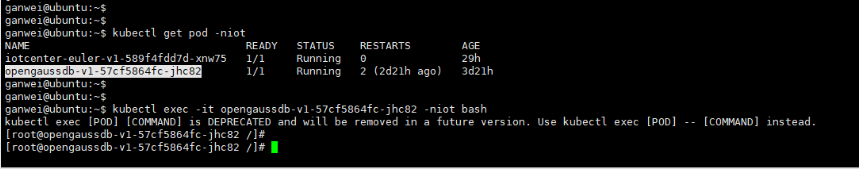

输入 kubectl exec -it pod名字 -niot bash 之后进入数据库容器，

输入

cd /home/omm/

切换到此路径 先给iotcenter 提升一下权限

chmod 777 iotcenter.tar

输入su omm切换到omm 用户

输入视频

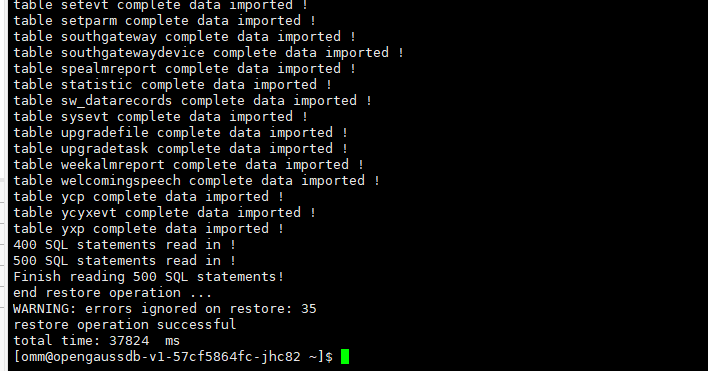

gs_restore -U gaussdb iotcenter.tar -c -p 5432 -d iotcenter

输入密码：输入密码：密码见附录[**密码存储文件**](../附录/README.md)，

回车即可将备份的文件导入到iotcenter数据库中。

将iotcenter 的pod 删除重启

镜像升级

详情

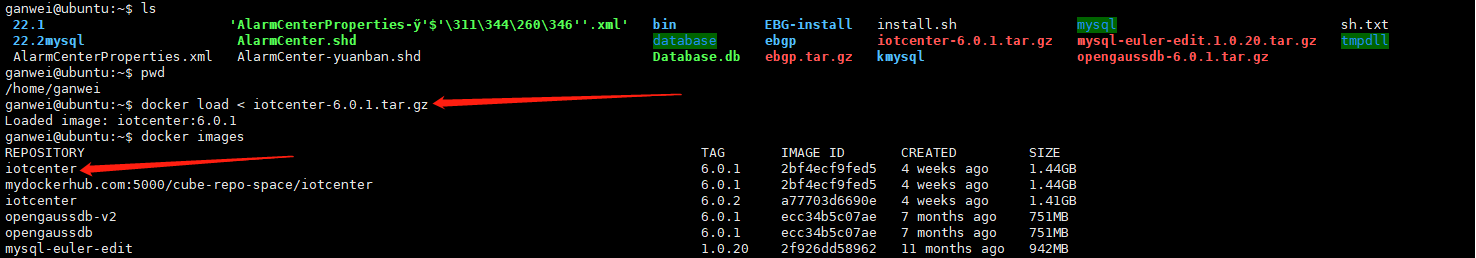

首先将镜像包放到服务器主机目录下，  然后导入镜像，命令为： docker load < iotcenter-6.0.1.tar.gz

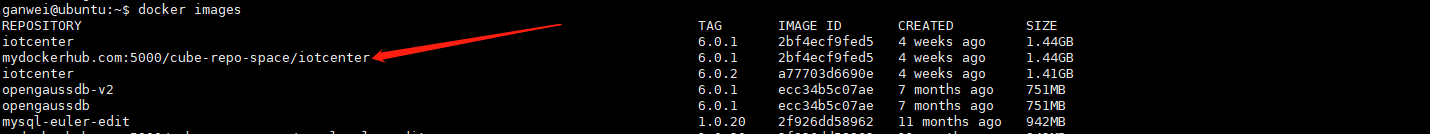

使用docker id 重命名镜像

docker  tag  2bf4ecf9fed5  mydockerhub.com:5000/cube-repo-space/iotcenter:6.0.1

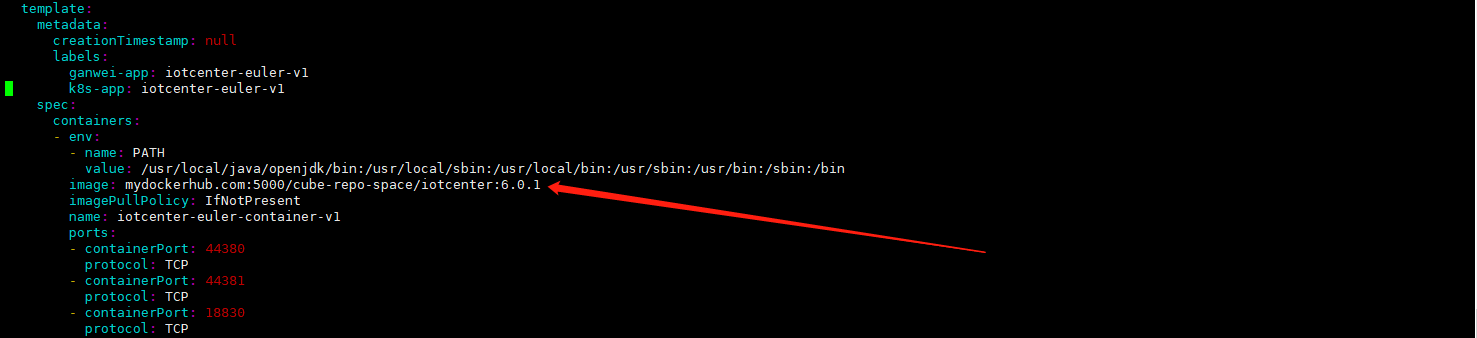

检查deploy文件，确保镜像调用路径与镜像名称一致

kubectl get deploy -niot
kubectl edit deploy iotcenter-euler-v1 -niot

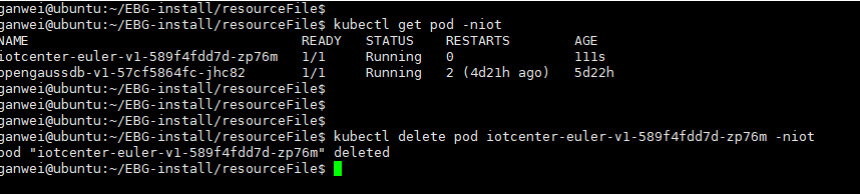

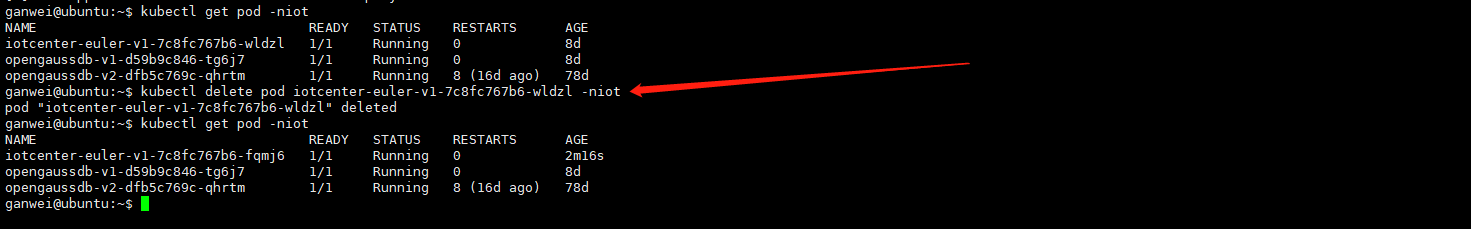

重启pod，升级完成

kubectl delete pod iotcenter-euler-v1-7c8fc767b6-wldzl -niot

4.5.2. OpenGauss镜像升级

gs_restore -U gaussdb iotcenter.tar -c -p 5432 -d iotcenter
