iReasoning MIB Browser 的使用

1. 安装iReasoning MIB Browser点击MIB Browser安装包的setup.exe按照默认安装即可；运行软件需要把电脑时间修改为：2010- 7-17到2010-8-29之间。

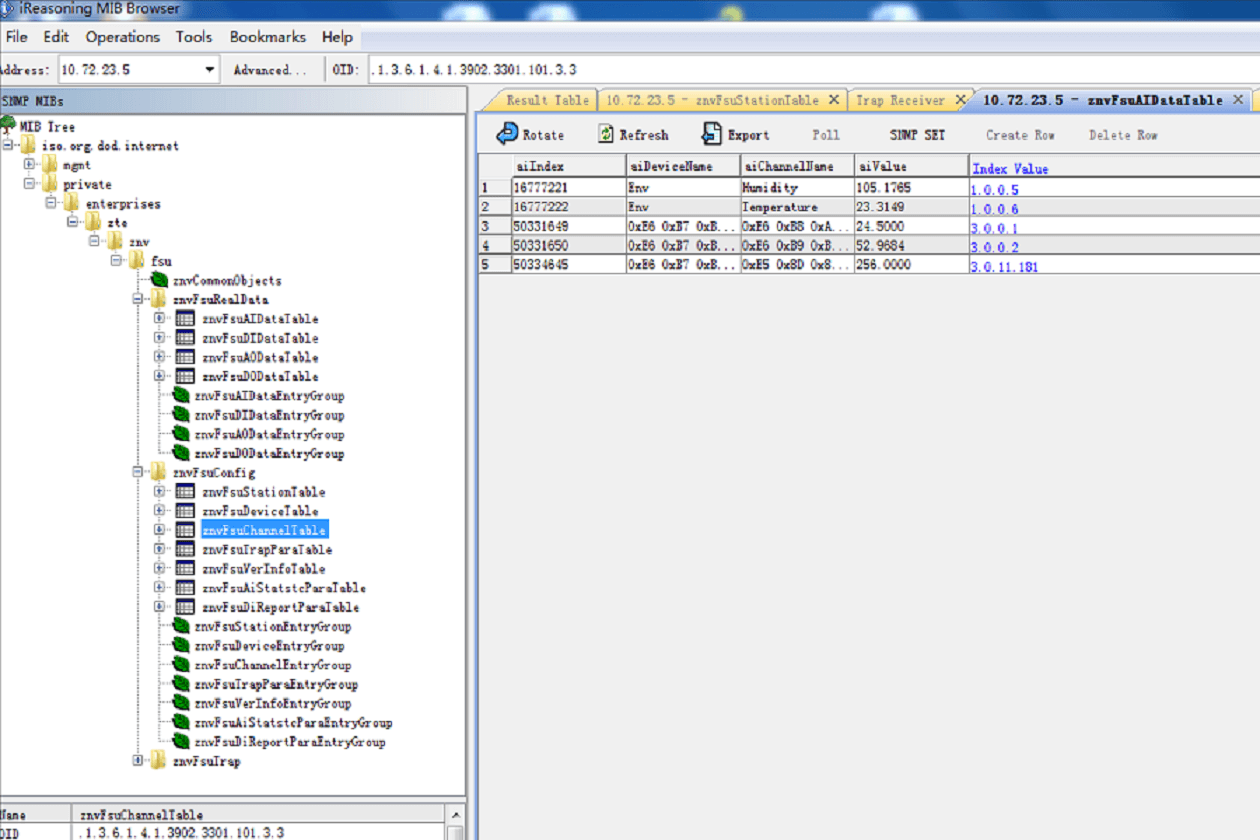

2. 安装好MIB Browser后，点击桌面快捷方式“MIB Browser”打开该软件，界面如下：

   打开MIB Browser



3. 加载MIB库

   操作步骤

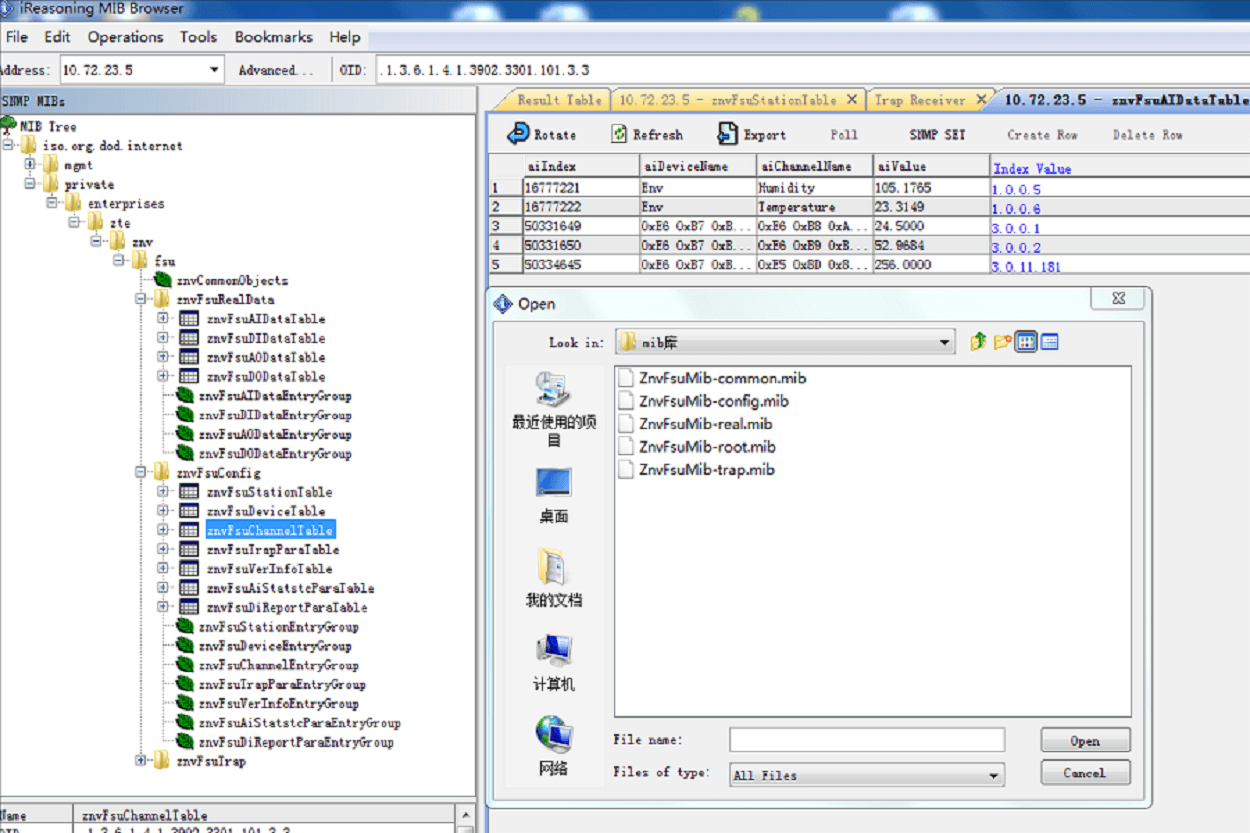

   具体步骤点击菜单File->Load MIBs，然后找到厂家提供的“mib库”目录，把所有后缀为.mib的文件全选，然后点“open”完成MIB的加载，加载成功后将会在MIB Browser界面左侧“MIB Tree”中看到所有MIB库信息。如下图：



4. 设置snmp参数

   操作步骤

   点击菜单栏的Tools->Options选择Agents，点击“Add”按钮打开“Advanced Properties of SNMP Agent”对话框，在“Address”输入FSU的IP地址，“SNMP Version”选择2，点击该页面的OK按钮，然后点击Options页面的OK完成snmp 参数设置。具体如下图：



5. 使用MIB Browser查看数据

   操作步骤

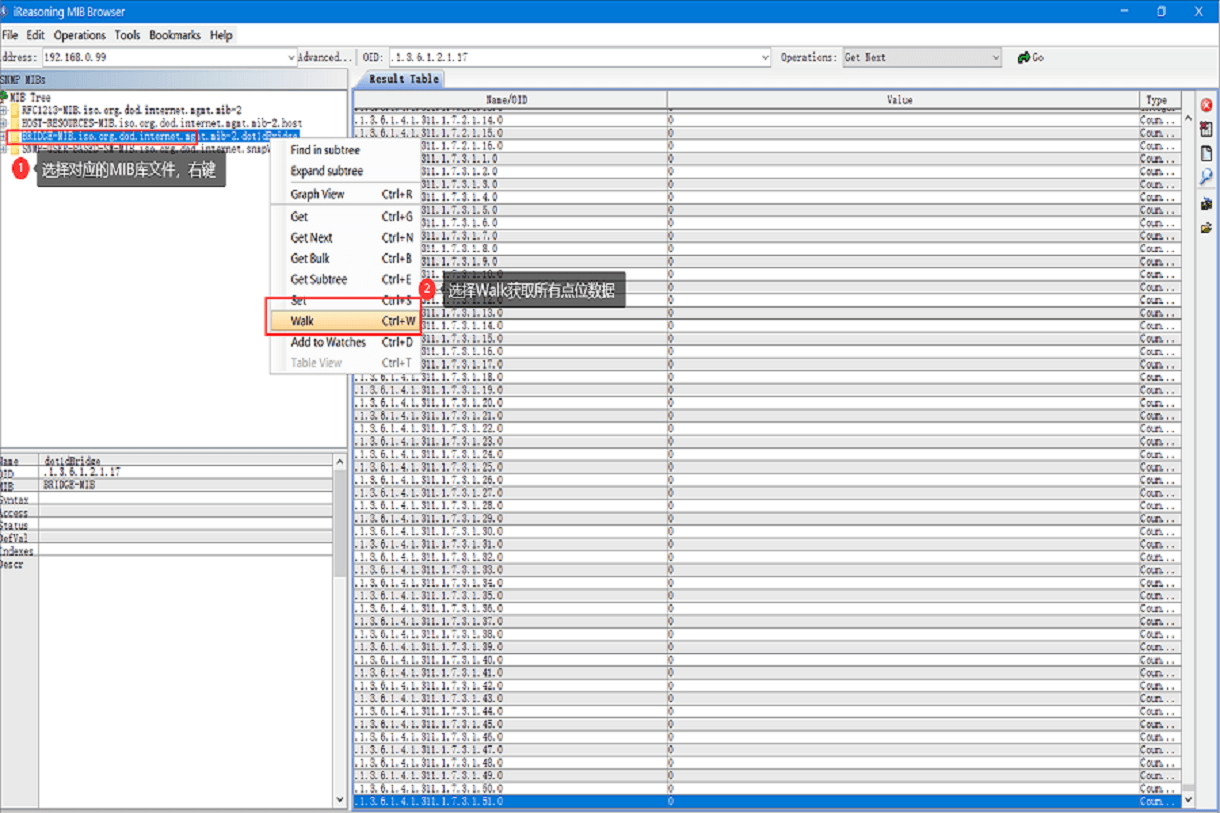

   在MIB Browser的MIB Tree找到对应的厂家MIB库文件展开，选中点击鼠标右键选择“Get”点击，即可在右侧看到当前选择点的内容；选择“Walk”即可查看所有点位的数据。具体如下图：



敢为数据库配置示例

• Equip表配置规范：

  数据库字段	填入内容	说明
  equip_no	4	设备编号不能与其他设备重复
  equip_nm	UPS	设备名称
  acc_cyc	1	数据刷新优先级1为最优
  communication_drv	GWSNMP.NET.dll	SNMP协议解析驱动文件
  local_addr	V1	SNMP协议版本（V1、2、3）
  equip_addr	192.168.1.16	设备的IP地址
  communication_param	Public	数据访问账号（默认Public）
  communication_time_param	2000/16/2000	数据采集周期



• YCP表配置规范：

  数据库字段	填入内容	说明
  equip_no	4	必须与Equip表该设备编号相同
  yc_no	2	遥测点编号
  yc_nm	输入A相电压	遥测点名称
  main_instruction	.1.3.6.1.4.1.2011.476.0	填写MIB库的OID号
  minor_instruction	F	F表示数据类型为浮点型
  lvl_level	3	报警事件级别（0表示屏蔽报警、1表示显示报警、2以上表示显示并记录报警、最大级别8）



• YXP表配置规范：

  数据库字段	填入内容	说明
  equip_no	4	必须与Equip表该设备编号相同
  yx_no	1	遥信点编号
  yx_nm	输入空开状态	遥信点名称
  main_instruction	.1.3.6.1.4.1.2011.476.0	填写MIB库的OID号
  minor_instruction	=1	表示该遥信点返回值为1的时候当前是10事件状态
  level_r	3	evt_01事件报警级别（0表示屏蔽报警、1表示显示报警、2以上表示显示并记录报警、最大级别8）
  level_d	1	evt_10事件报警级别（0表示屏蔽报警、1表示显示报警、2以上表示显示并记录报警、最大级别8）



  设置值，SetParm表操作命令填写oid，操作参数填写type（Int或者String）,值填写对应要设置的值。
