梯形图编程

视频教程

功能清单

序号	功能清单	功能描述
1	图元拖拽和删除	支持图元的拖拽和删除
2	图元事件绑定	支持图元事件的绑定
3	上载梯形图	支持梯形图上载保存
4	图元设备的设备端子参数设置	支持设备端子参数设置
5	导入梯形图	支持导入梯形图
6	导出梯形图	支持导出梯形图
7	梯形图监听	支持查看梯形图监听情况

功能详解

图元拖拽和删除

注意

应用商店中安装PLC扩展插件和梯形图编程最新版本，然后重启服务。

操作步骤

1. 登录系统。

2. 选择梯形图编辑菜单。

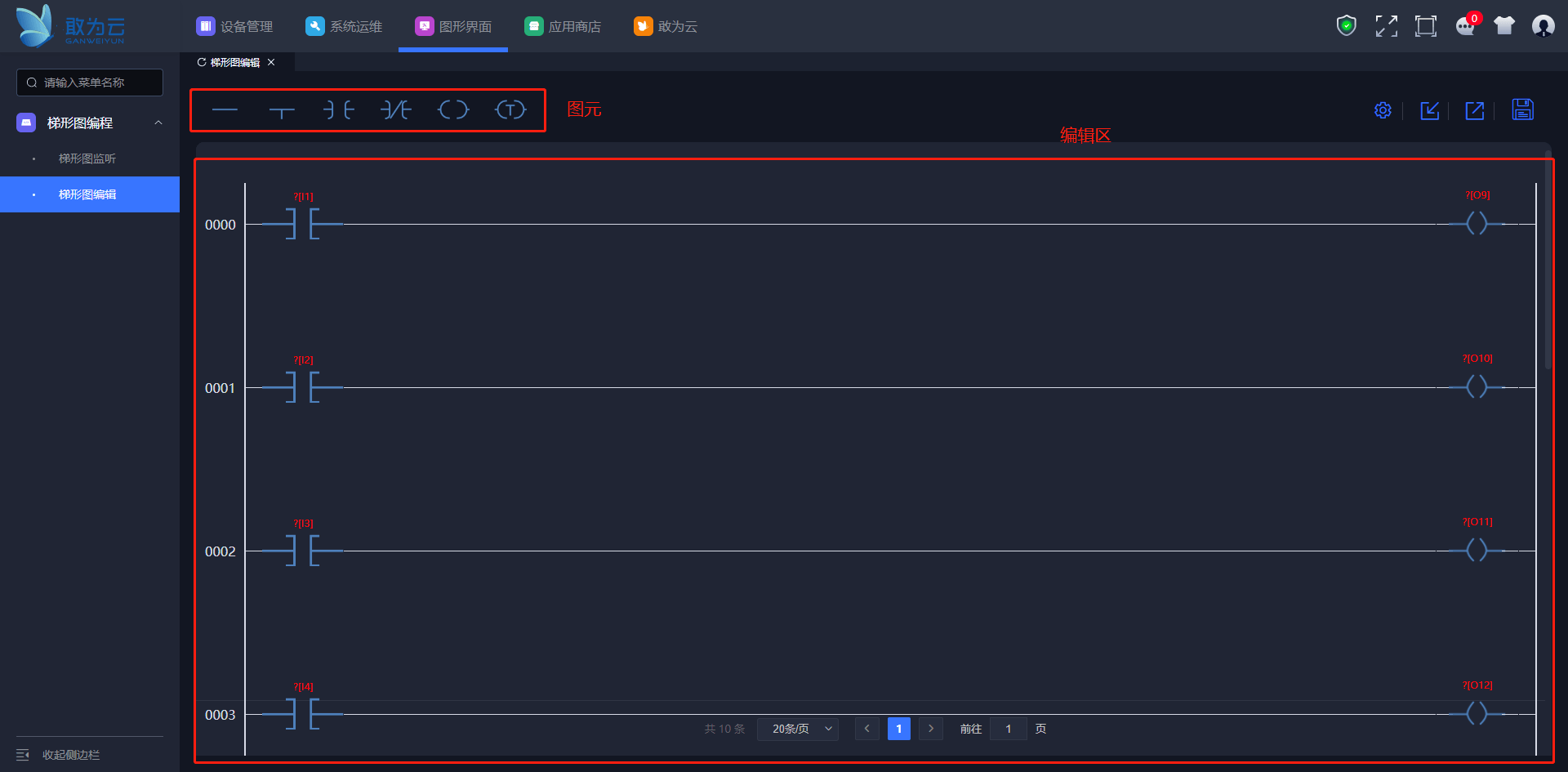

3. 选择图元拖拽到编辑区域。

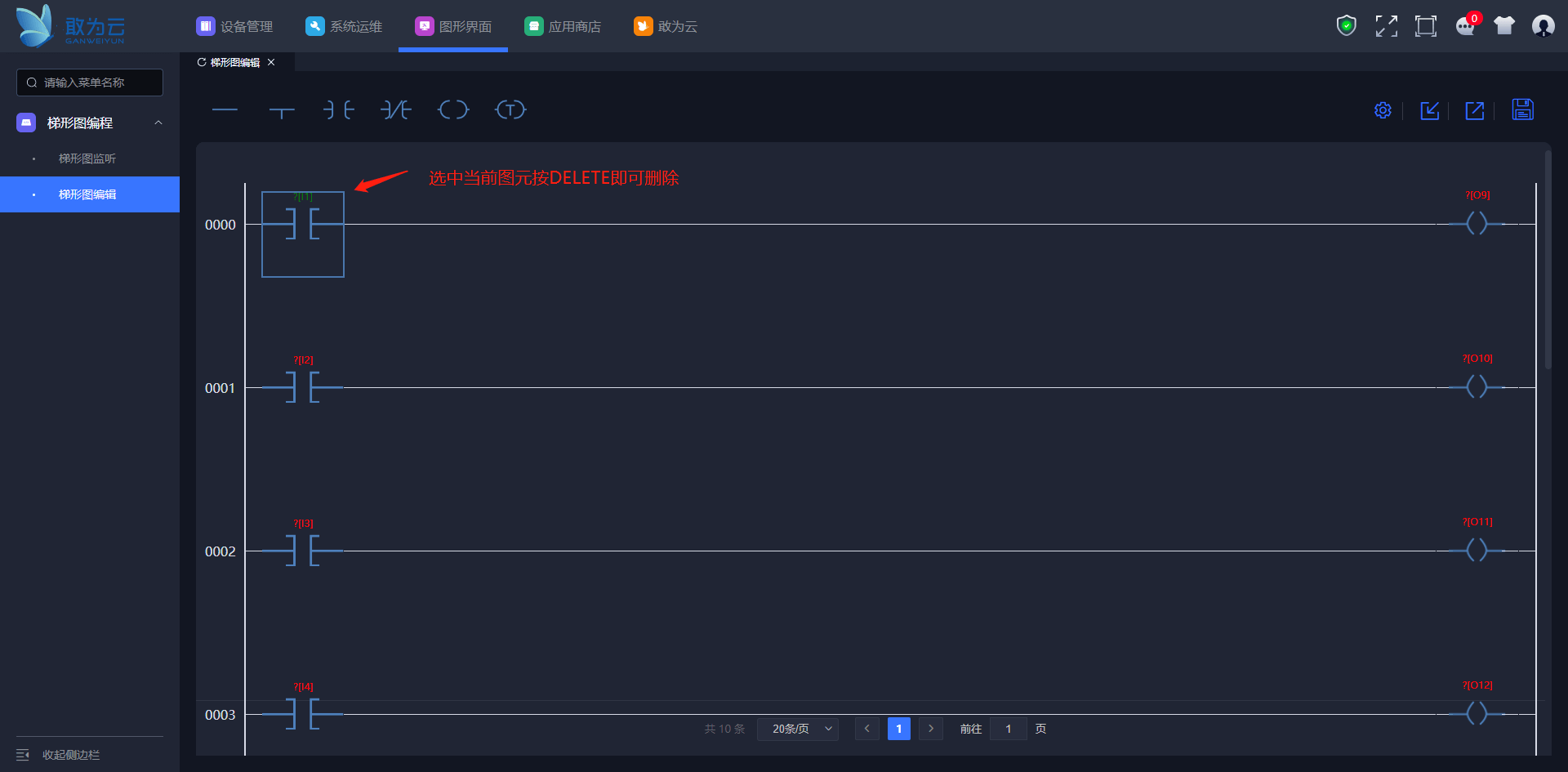

4. 编辑区域选中图元，按Del键即可删除。

图元事件绑定

操作步骤

1. 登录系统。

2. 选择梯形图编辑菜单。

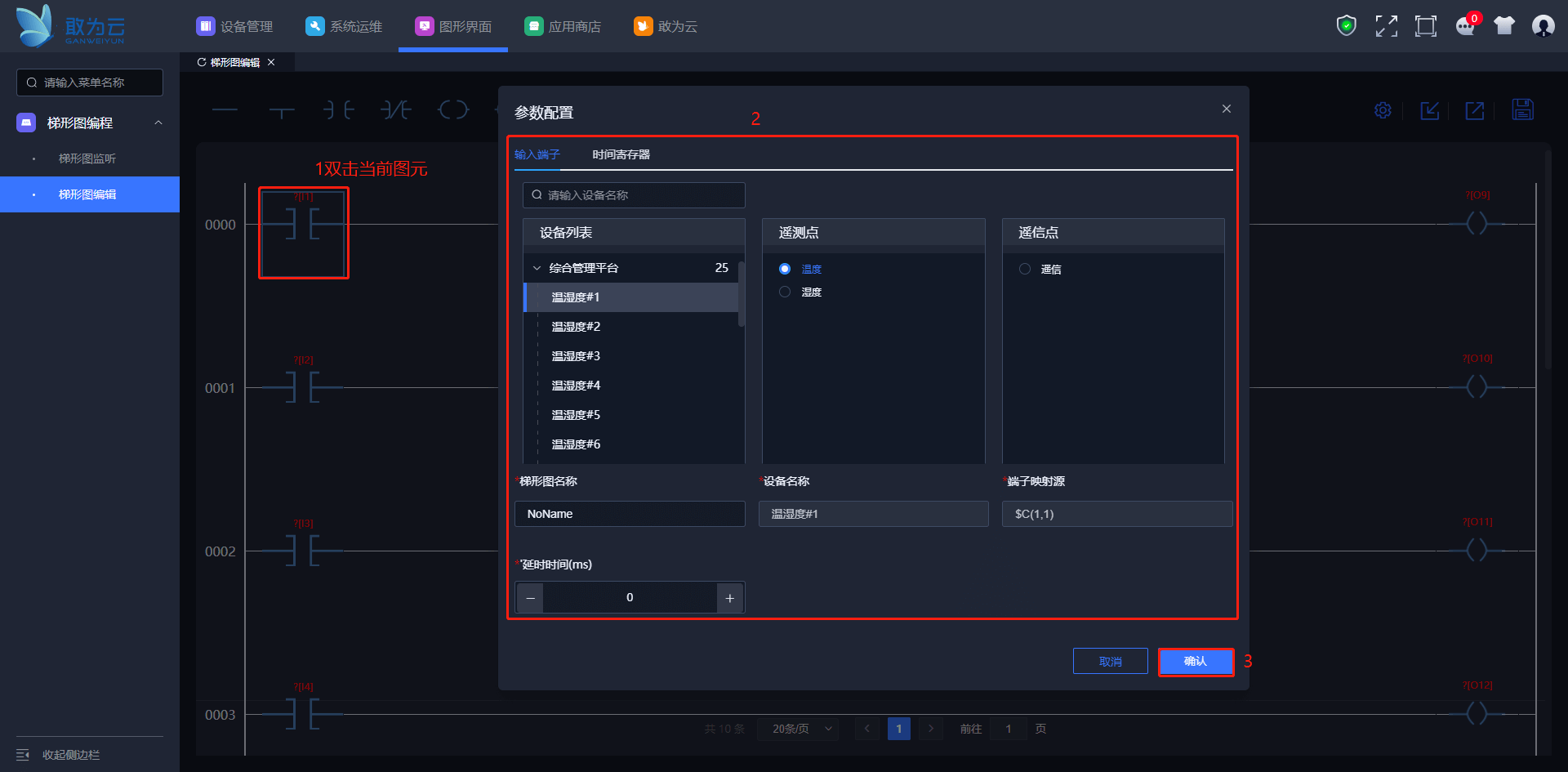

3. 点击编辑区域的图元。

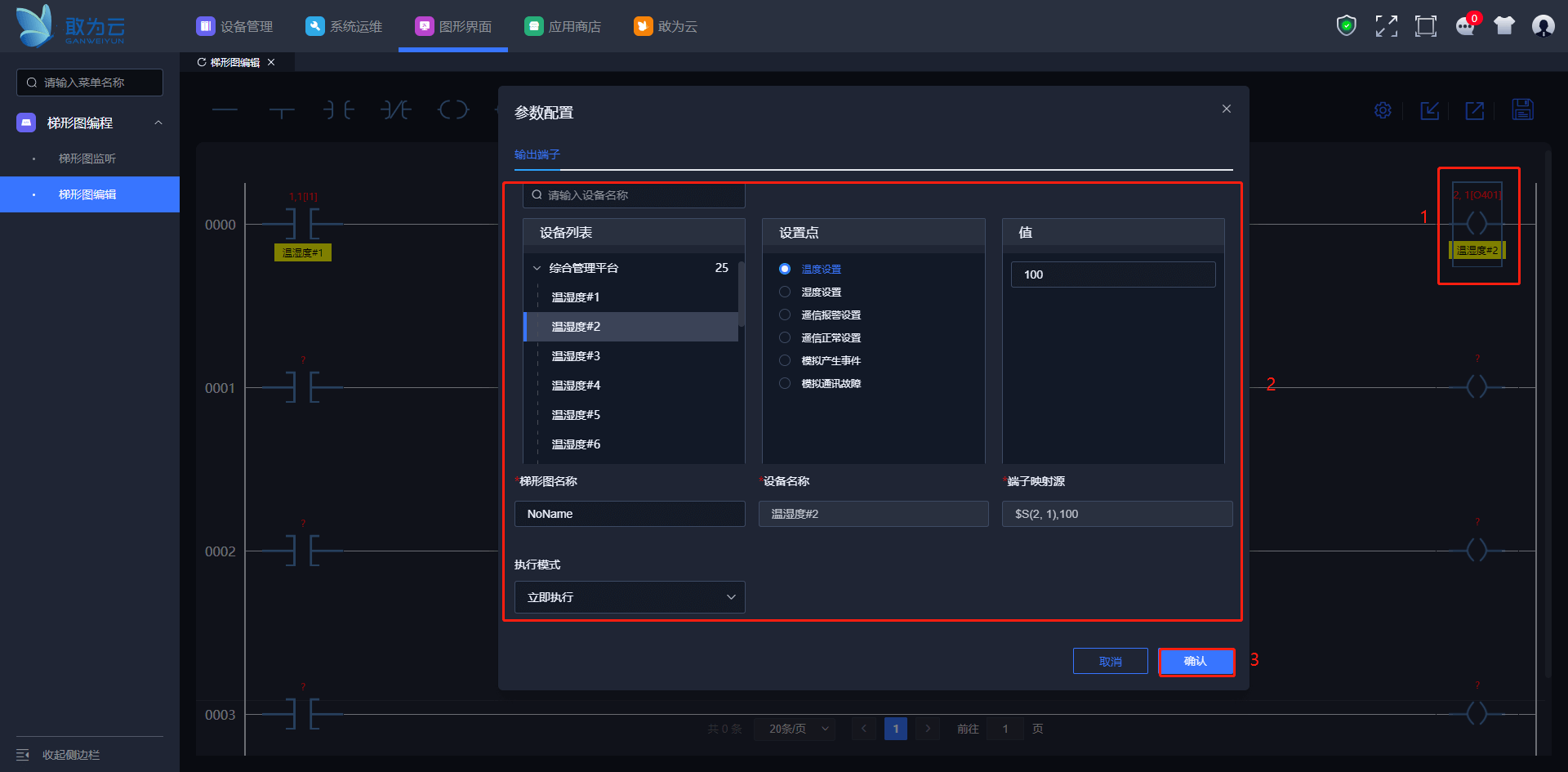

4. 选择设备和事件。

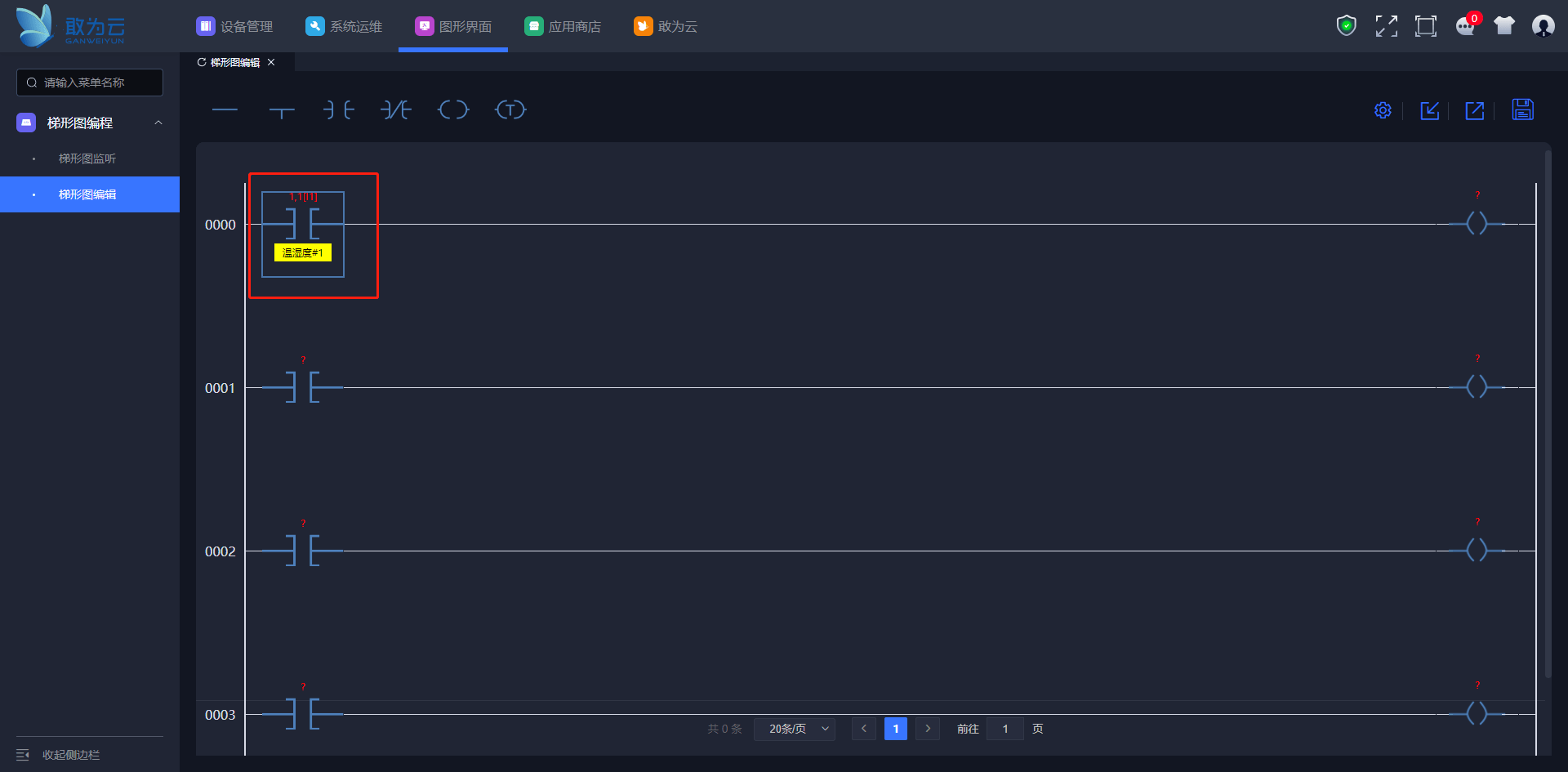

5. 保存成功。

上载梯形图

操作步骤

1. 登录系统。

2. 选择梯形图编辑菜单。

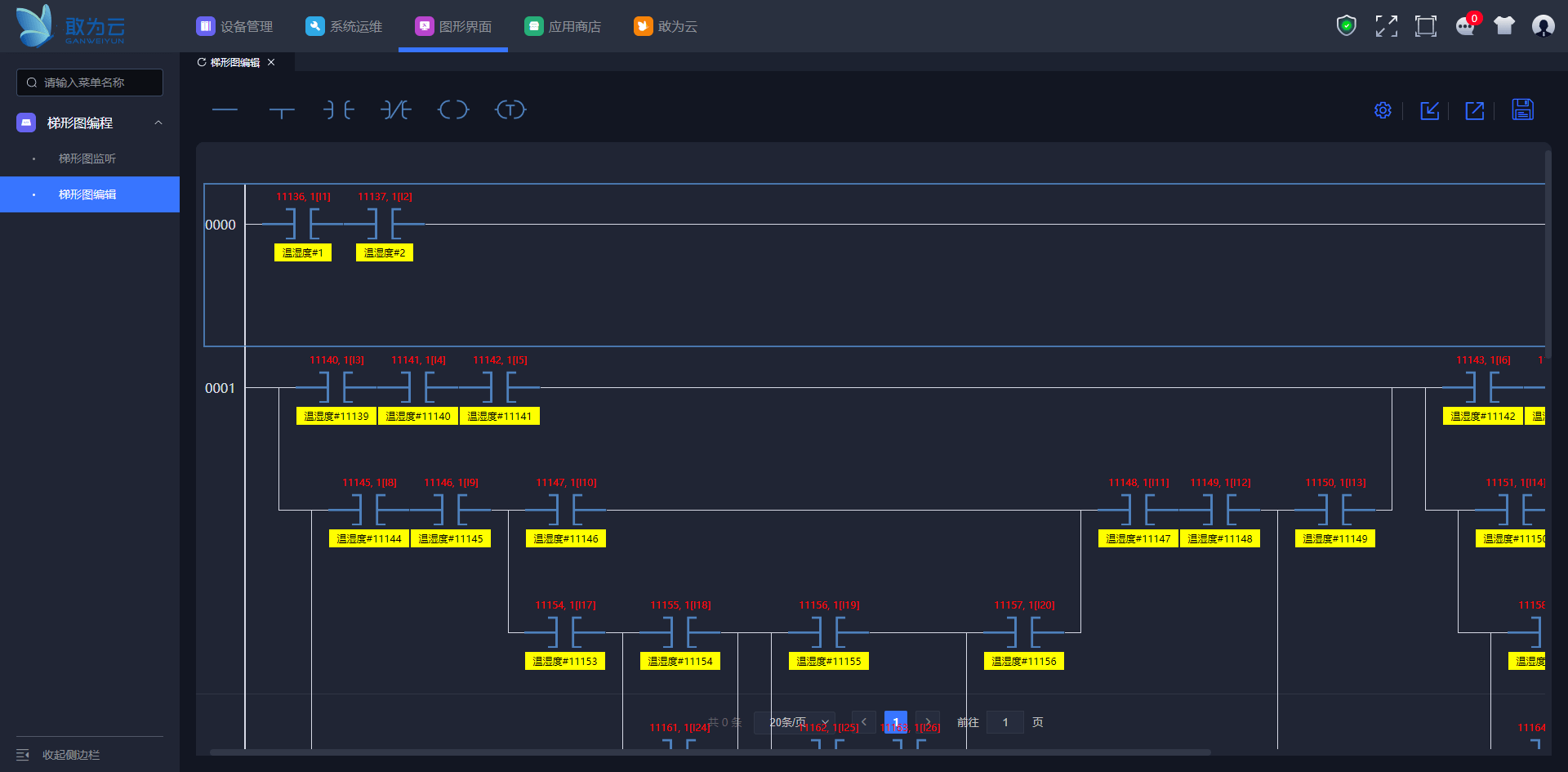

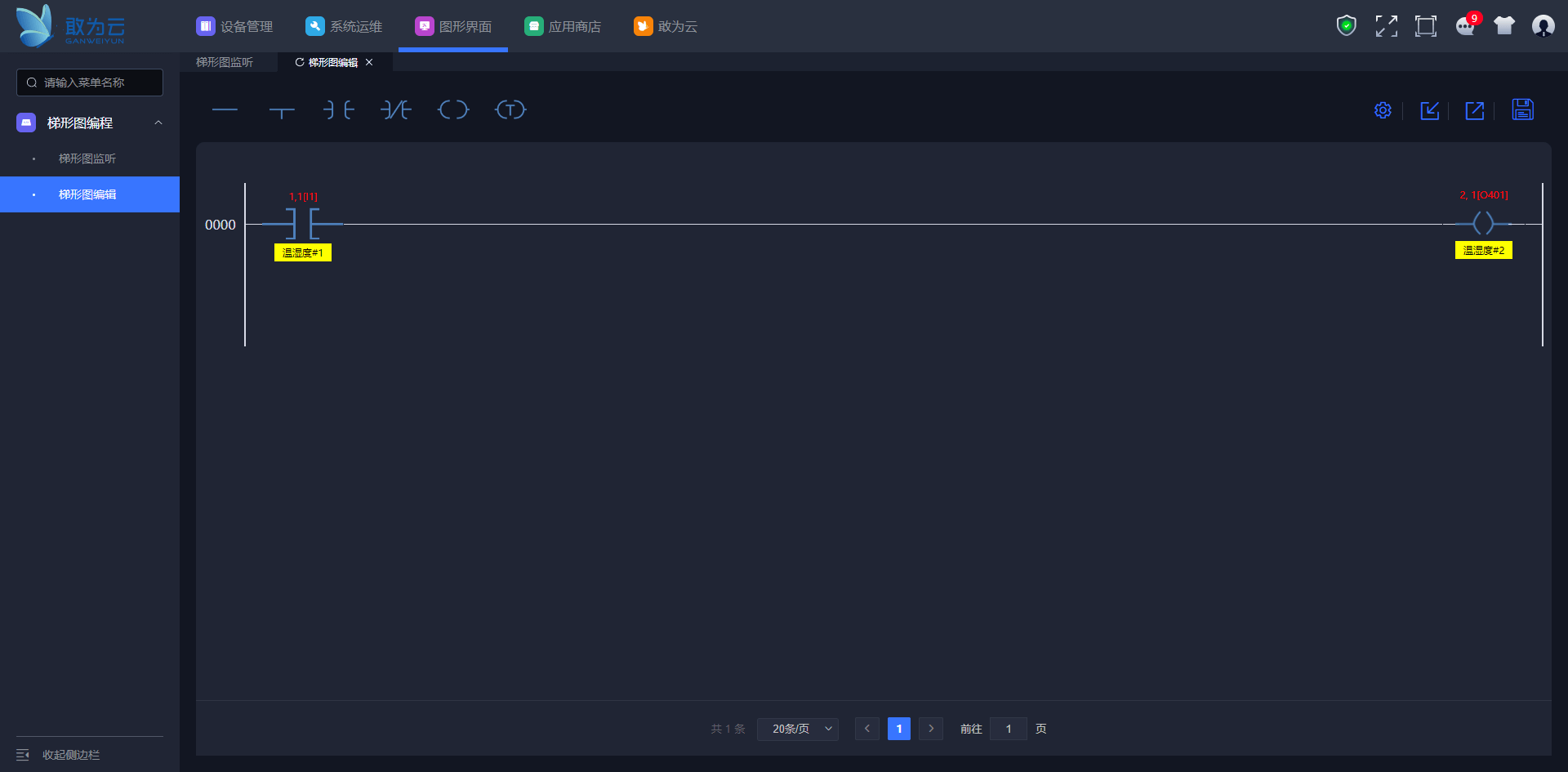

3. 编辑区域画好梯形图。

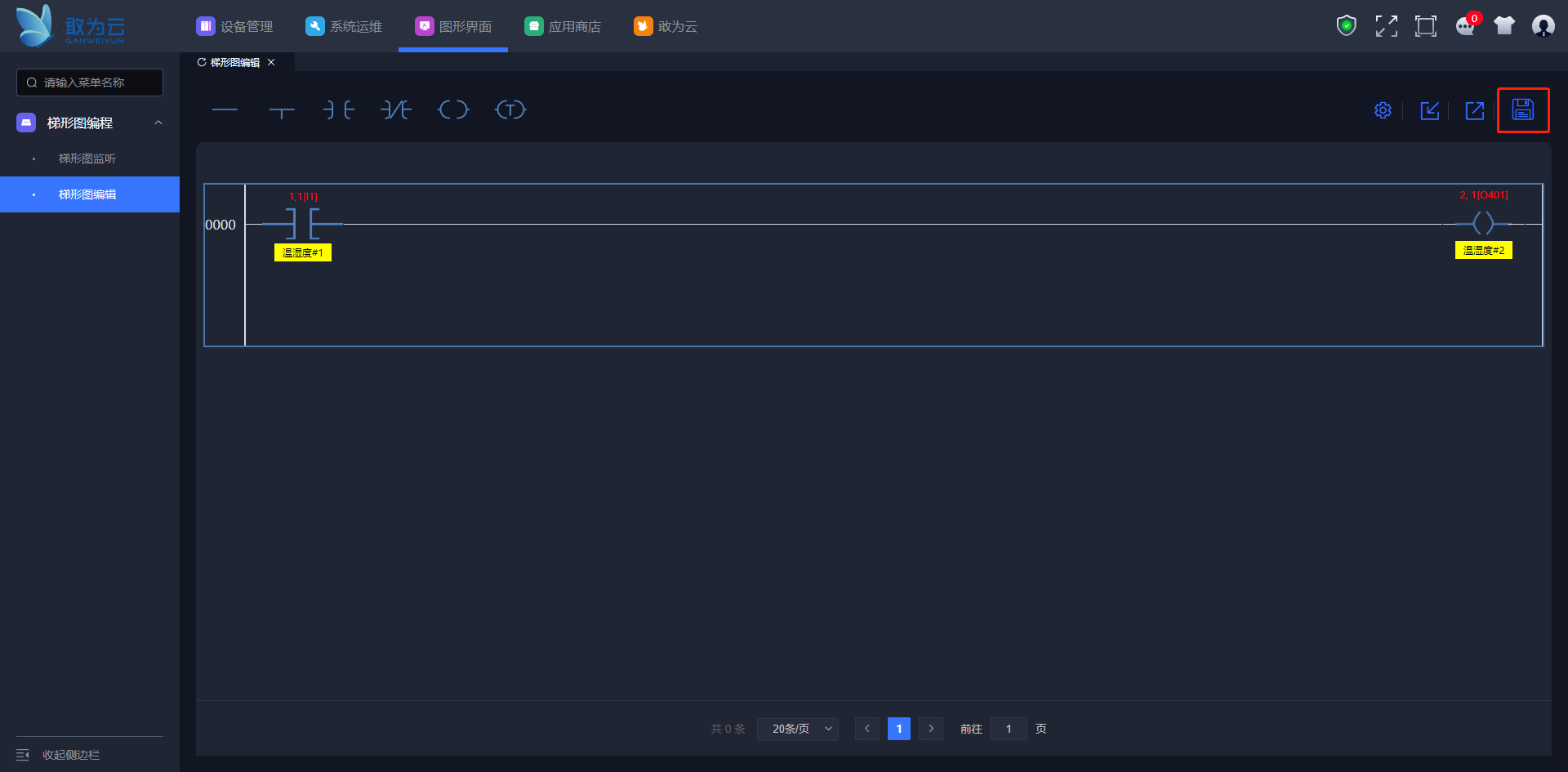

4. 点击保存按钮。

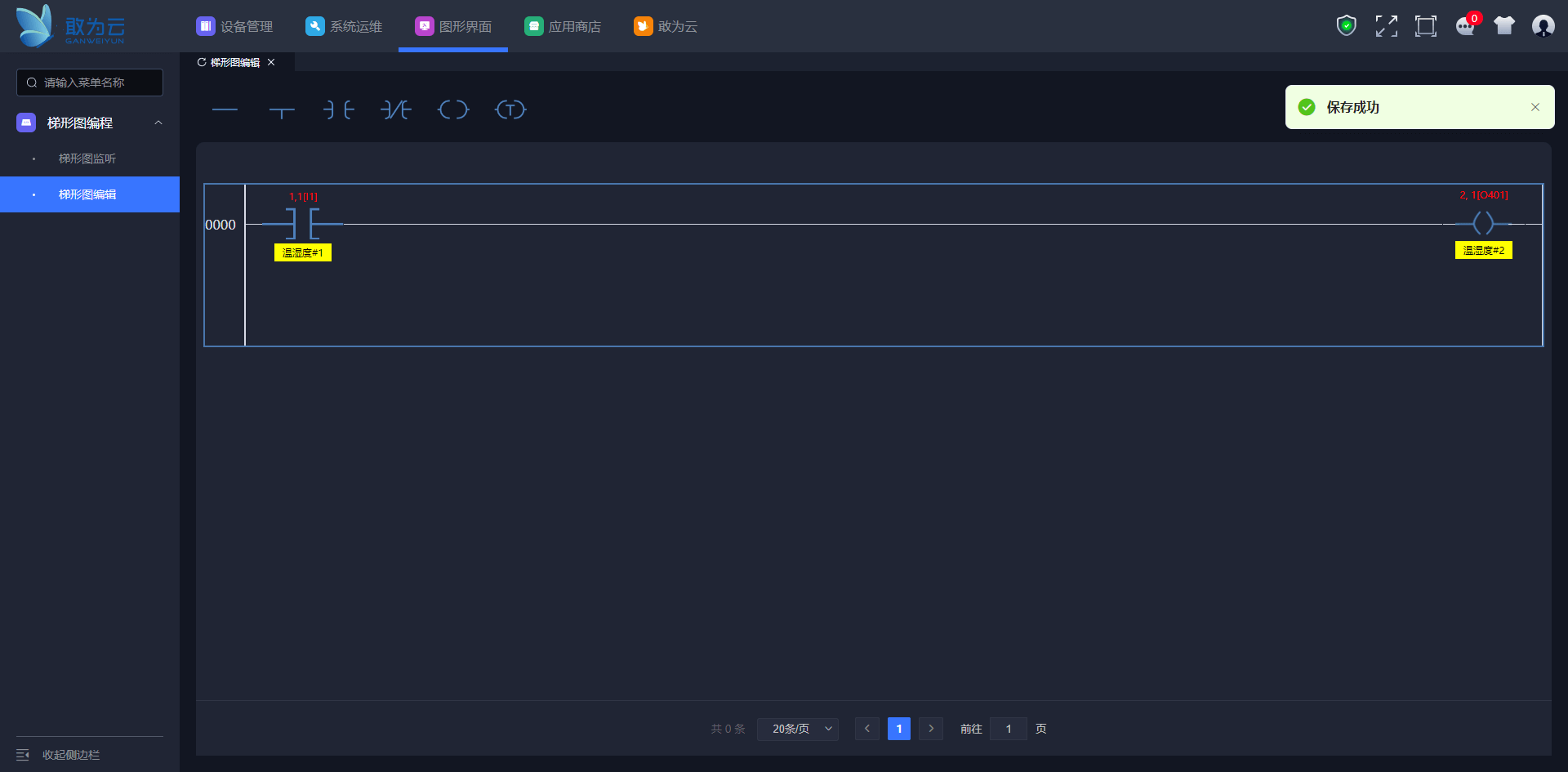

5. 保存成功。

图元设备的设备端子参数设置

注意

1. 端口数要大于实际使用的端子数。

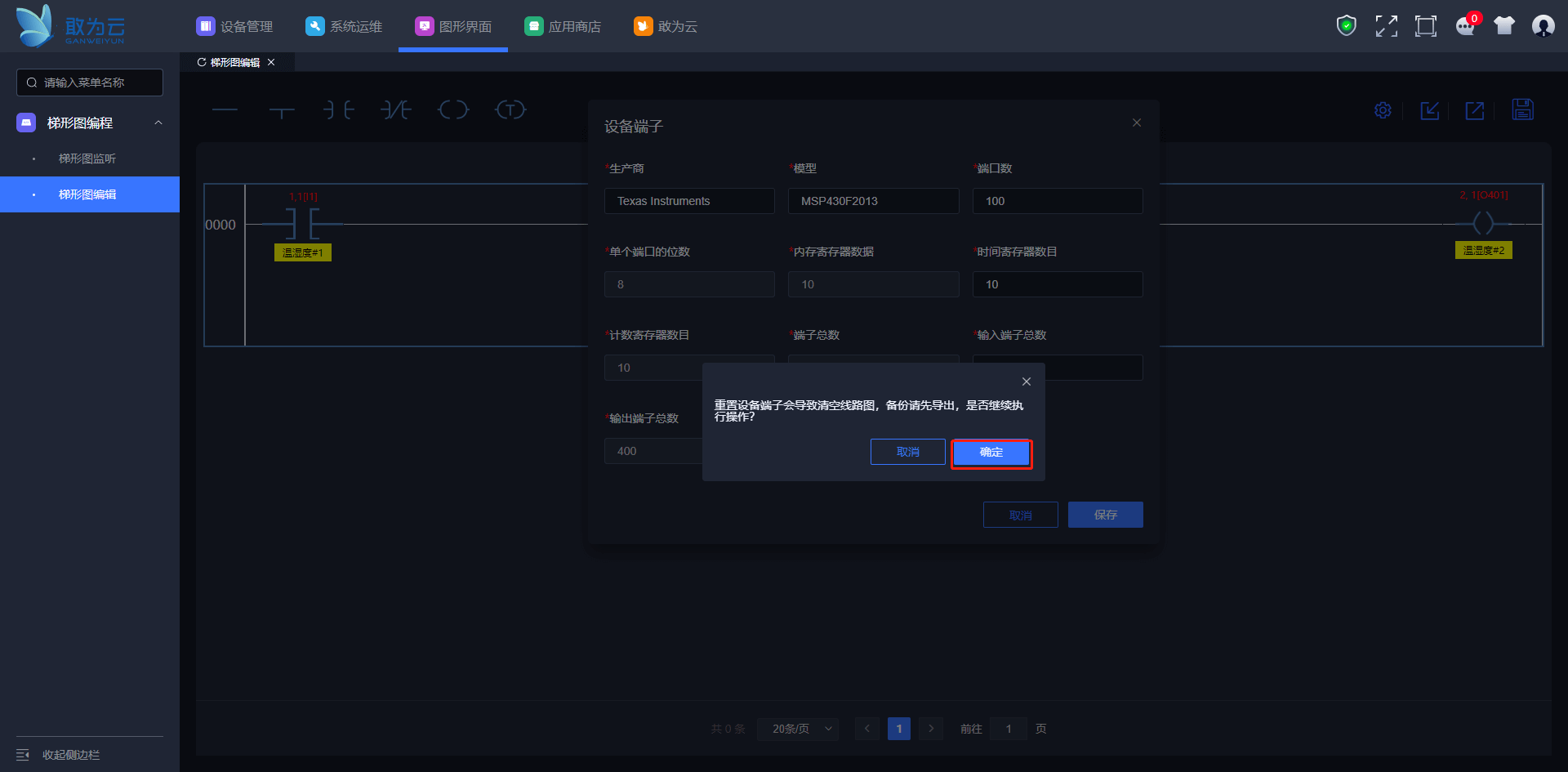

2. 编辑设备端子，会清空原有的梯形图。（只是暂时清除）点击保存后，才会更新最新的端子参数和最新梯形图。

操作步骤

1. 登录系统。

2. 选择梯形图编辑菜单。

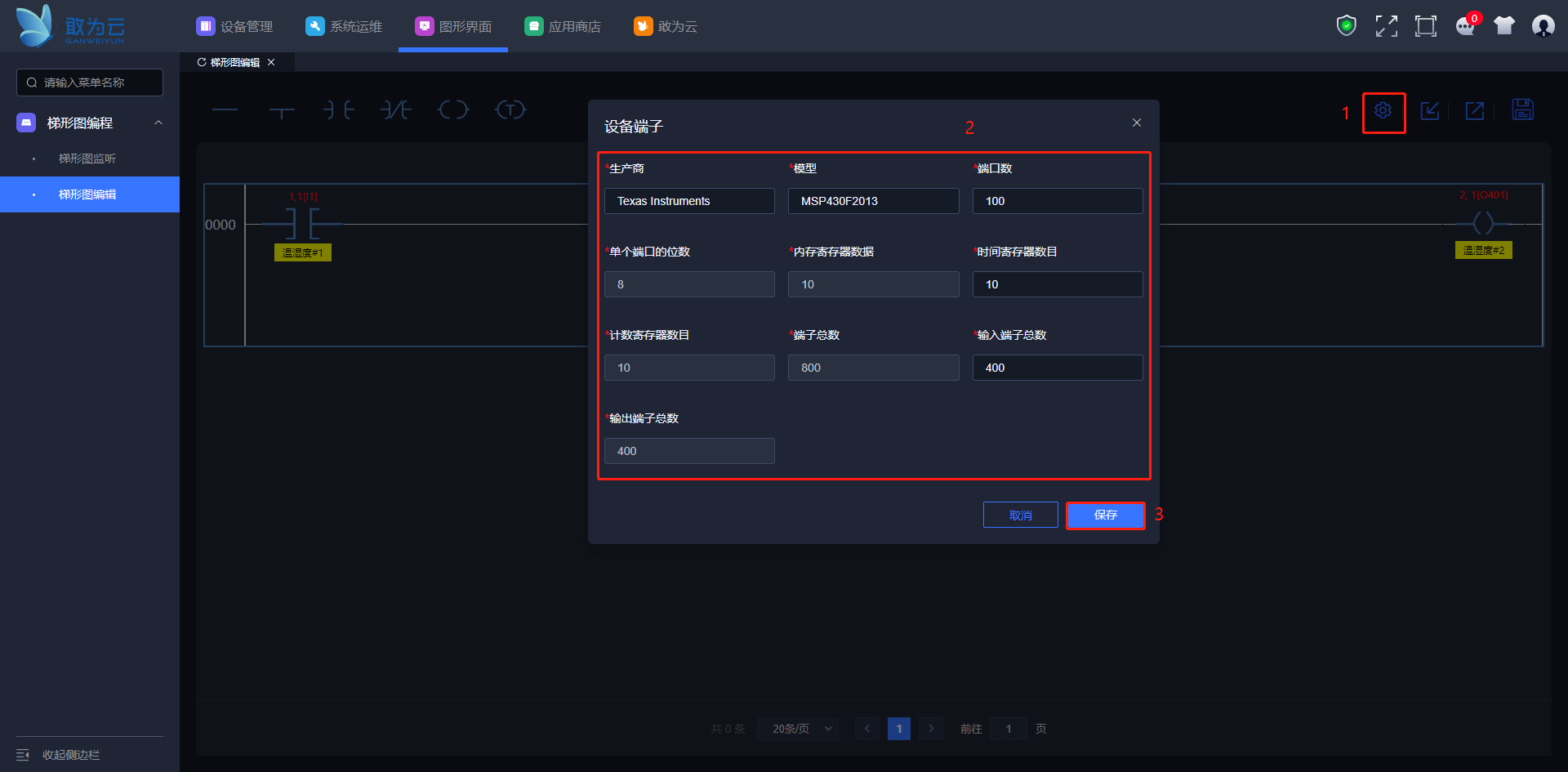

3. 点击设置设备端子。

4. 点击保存。

5. 保存成功。

导入梯形图

注意

1. 导入梯形图保存后会覆盖原有的梯形图。
2. 导入的梯形图需要保存上载才能生效。。

操作步骤

1. 登录系统。

2. 选择梯形图编辑菜单。

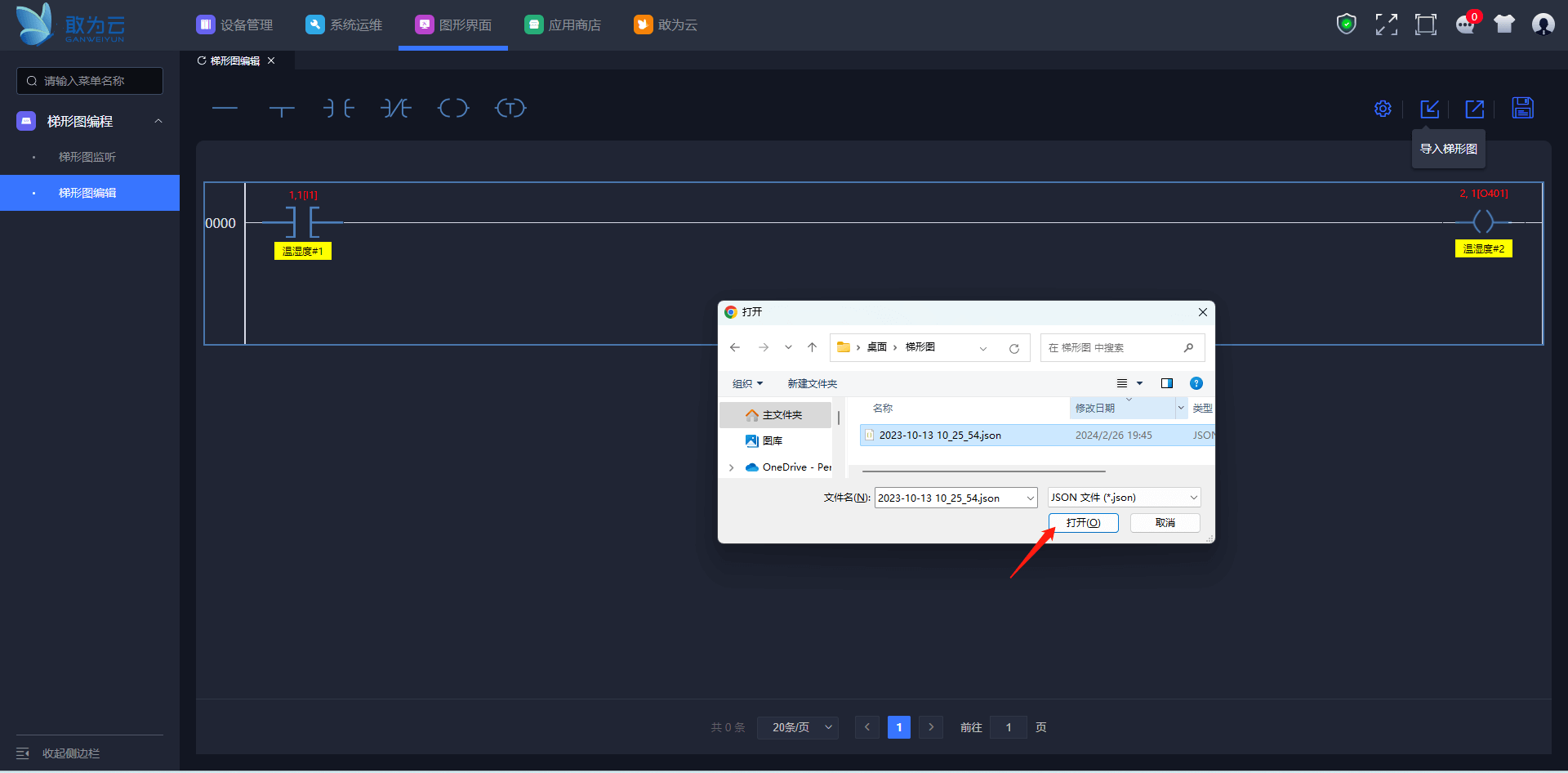

3. 点击导入梯形图按钮。

4. 选择梯形图文件。

5. 导入成功。

导出梯形图

操作步骤

1. 登录系统。

2. 选择梯形图编辑菜单。

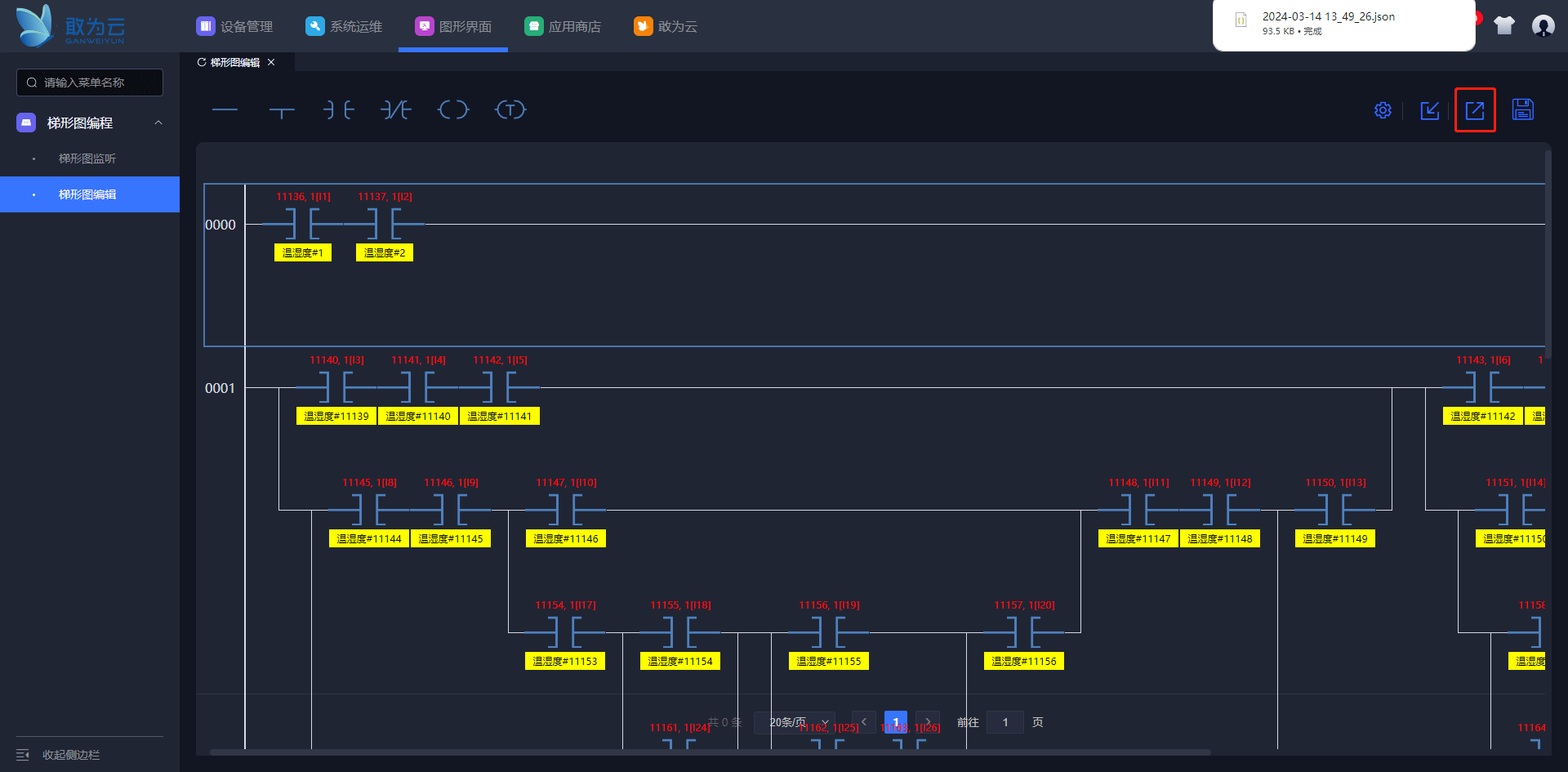

3. 点击导出梯形图按钮。

梯形图监听

注意:

注意

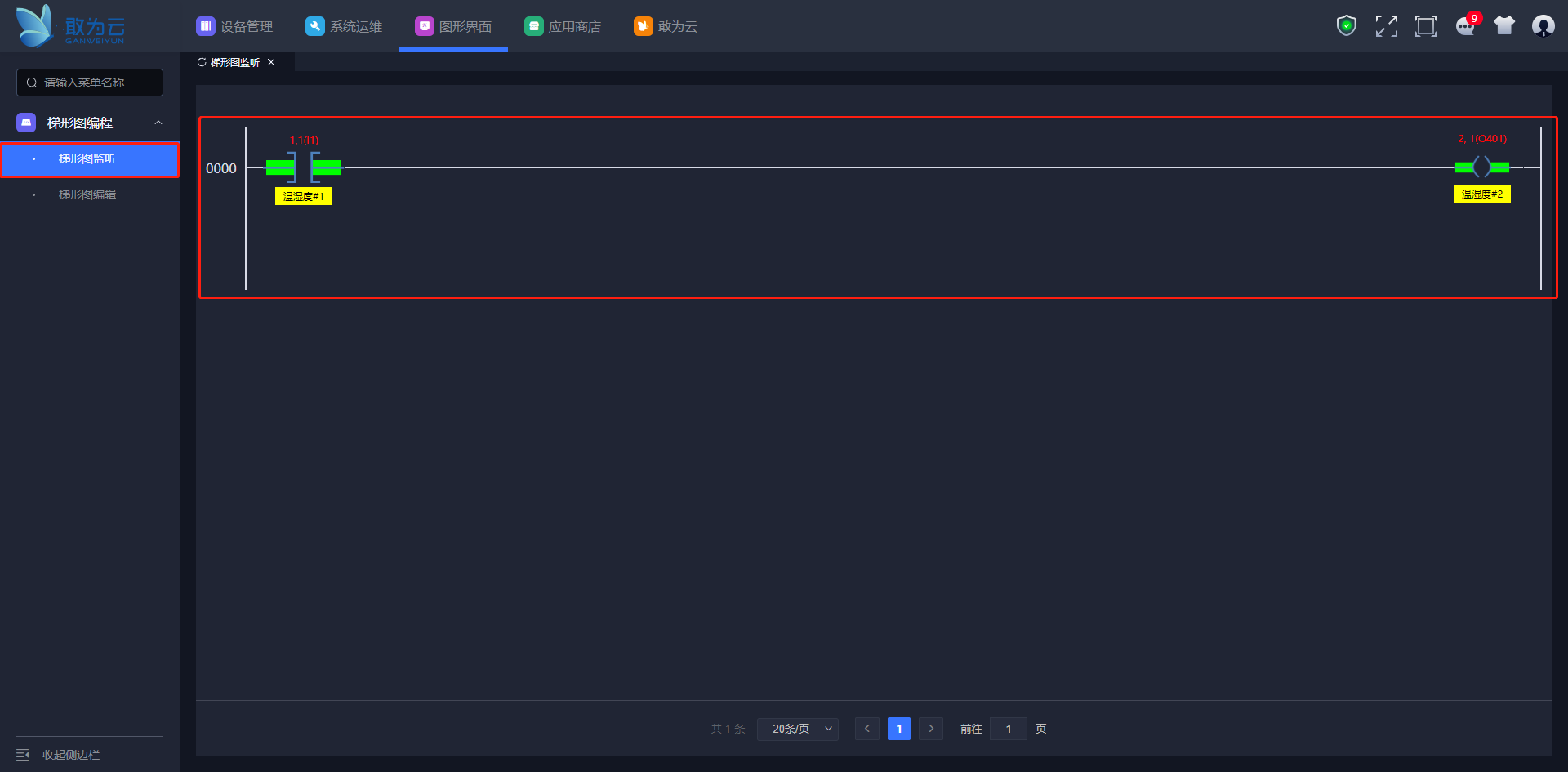

图元设备呈现绿色代表梯形图设备触发运行。

操作步骤

1. 登录系统。

2. 选择梯形图监听菜单。

3. 查看梯形图运行状态。
