业务功能使用指南

设备联动

设备联动支持“当某个设备发生状态改变时，可以自动触发其他设备进行一系列的操作”这样的功能需求。如：消防设备发生报警，自动触发门禁打开，紧急广播等。

视频教学

功能清单

序号	功能清单	功能描述
1	支持显示全部设备联动配置信息	支持查看每个设备联动配置的信息。
2	支持新建联动配置	支持新建设备联动配置信息。
3	支持编辑联动配置	支持编辑已有的联动配置信息。
4	支持删除联动配置	支持删除已有的联动配置信息。
5	支持查询设备联动信息	支持通过触发设备名称查询设备联动配置信息。 支持通过筛选条件：触发设备、触发类型、联动设备、联动命令、延迟（ms）进行设备联动配置信息查询。

功能详解

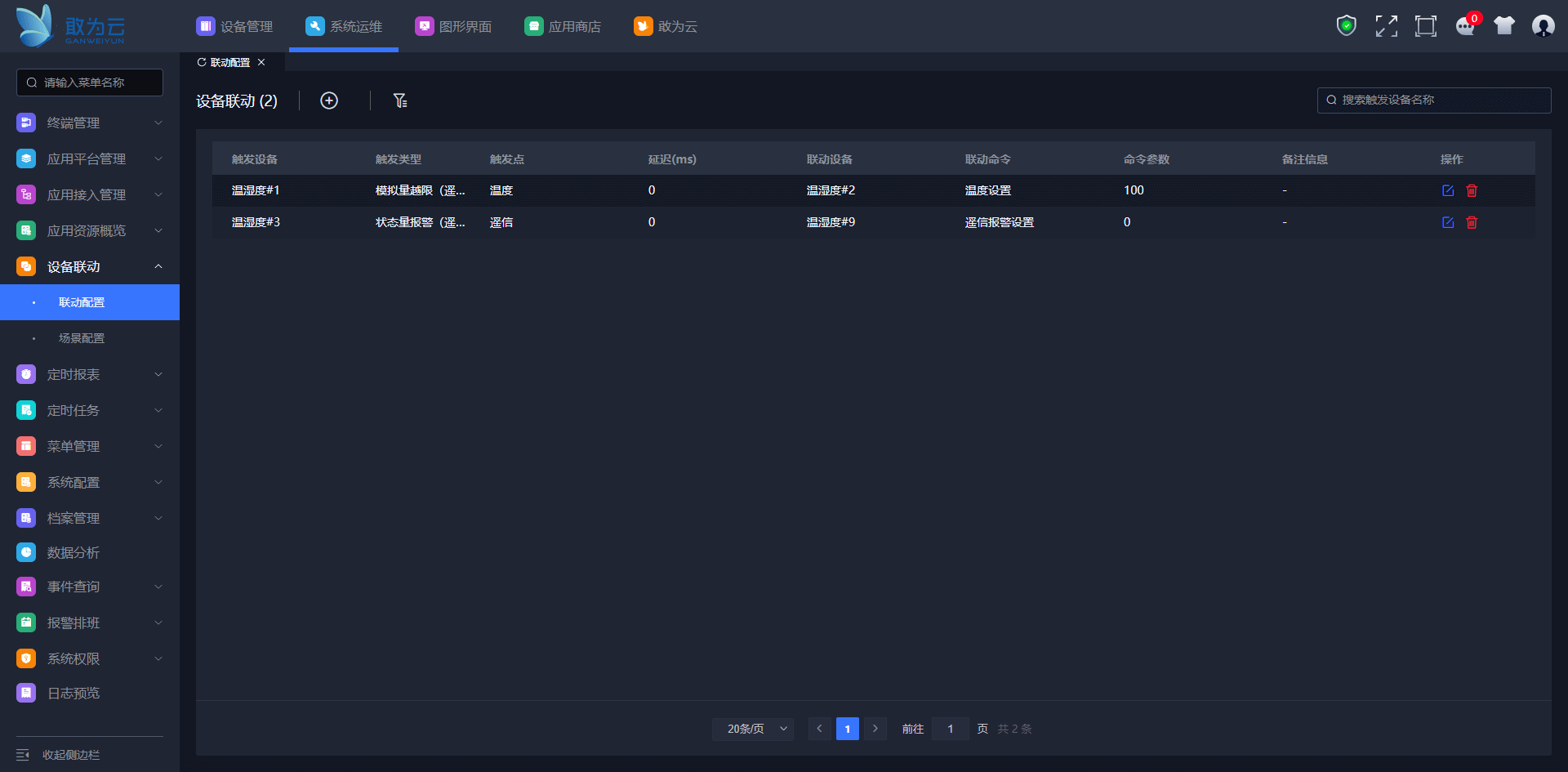

查看设备联动配置

操作步骤

1. 登录系统。

2. 在左侧菜单栏找到联动配置。

3. 查看联动配置信息。

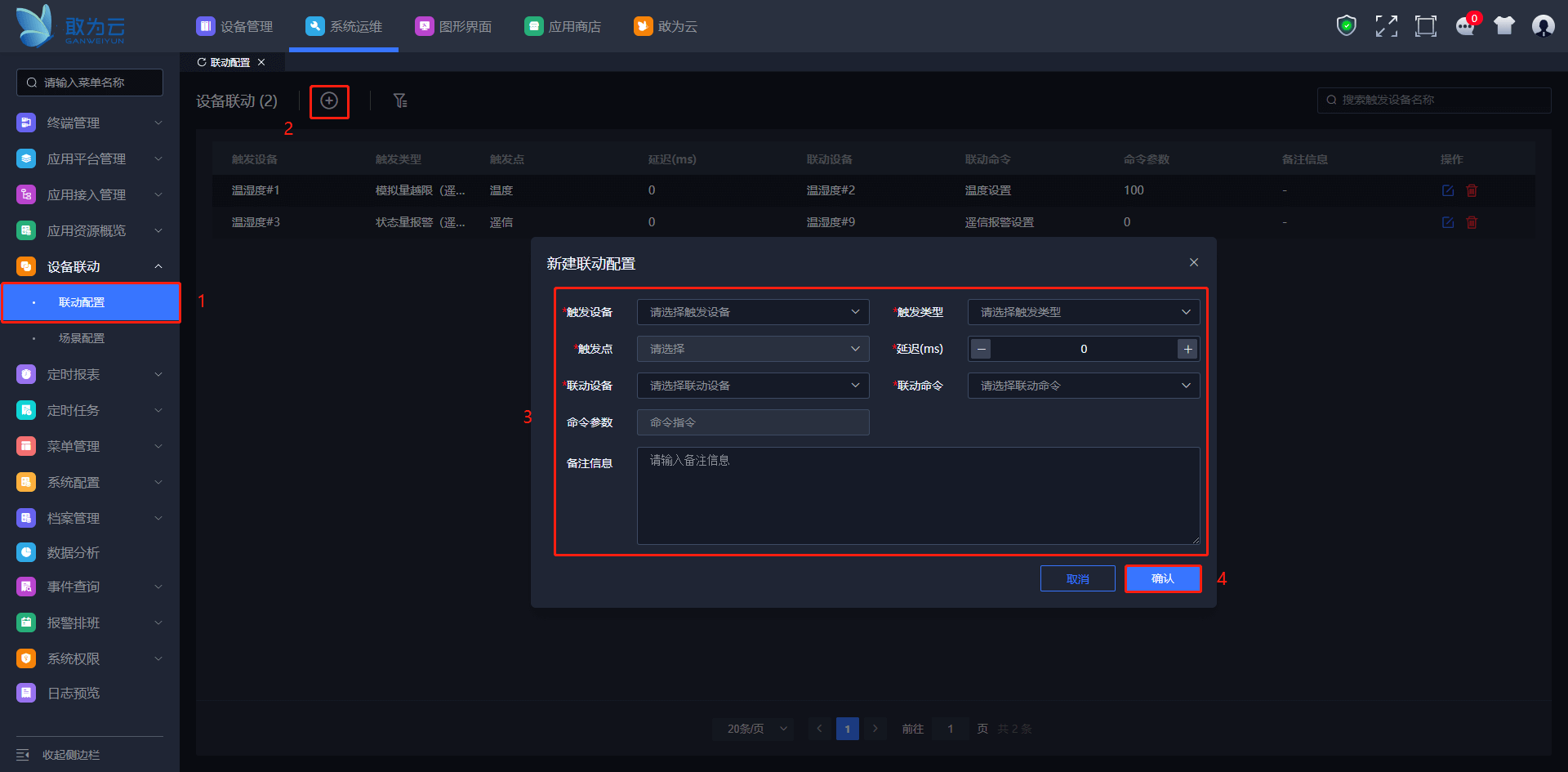

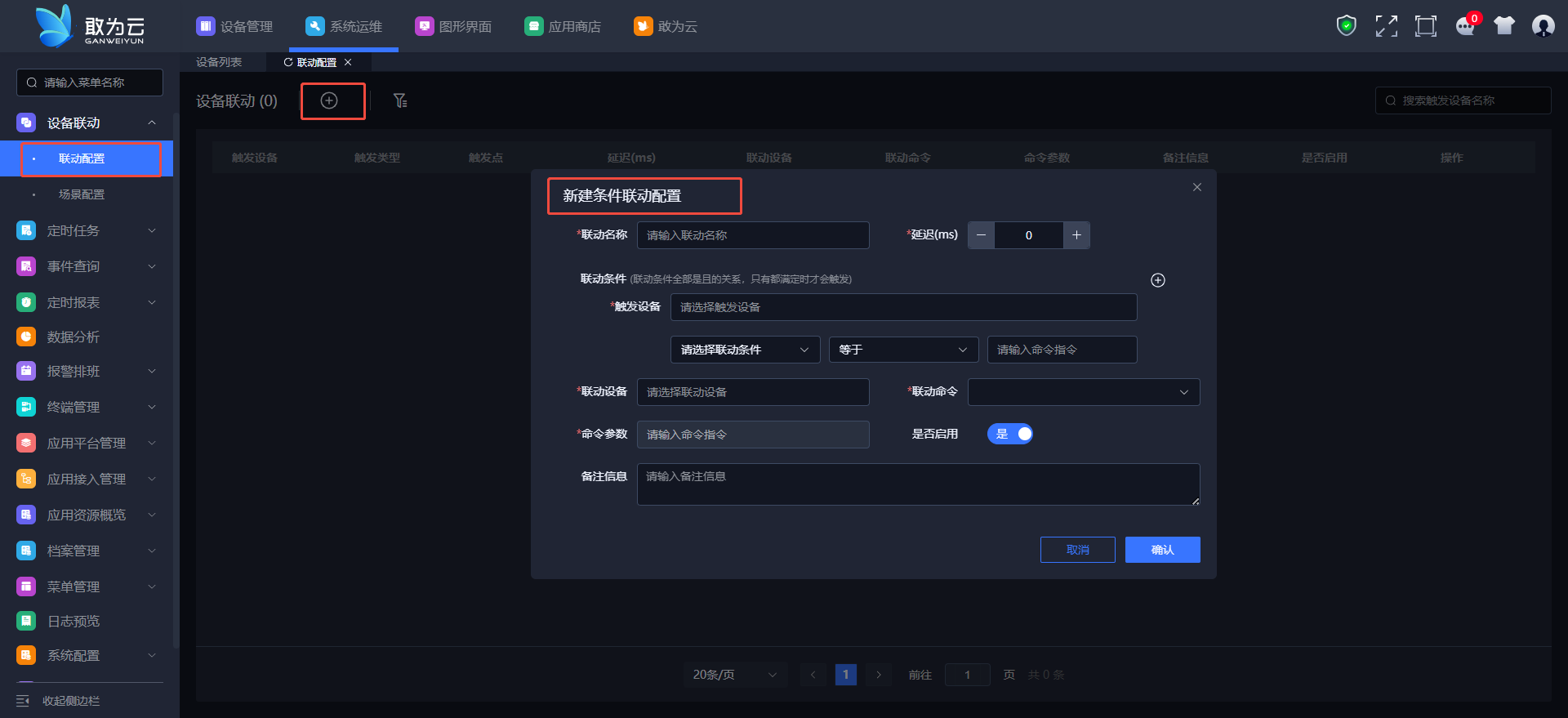

新建联动配置

操作步骤

1. 登录系统。

2. 在左侧菜单栏找到联动配置。

3. 进入联动配置界面，点击添加按钮进行添加。

4. 选择触发设备、触发类型、触发点、联动设备和联动命令，输入延迟时间、命令参数和备注信息，点击确认。



规则字段说明：

1. 触发设备

   设置触发联动条件的设备。

2. 触发类型

   设置触发联动条件的状态类型。

3. 触发点

   设置触发联动条件的测点。

4. 延迟时间

   当触发设备满足触发条件时，要延时多久才启动其他设备的联动操作。

5. 联动设备

   设定被联动的设备。

6. 联动命令

   设定被联动设备要进行的动作。

7. 命令参数

   当联动的动作需要执行命令时,举例说明，设备的设置类型为V时，需要填写具体的数值（设备类型为V时，命令参数默认为1）。

8. 备注

   对联动规则进行说明描述。

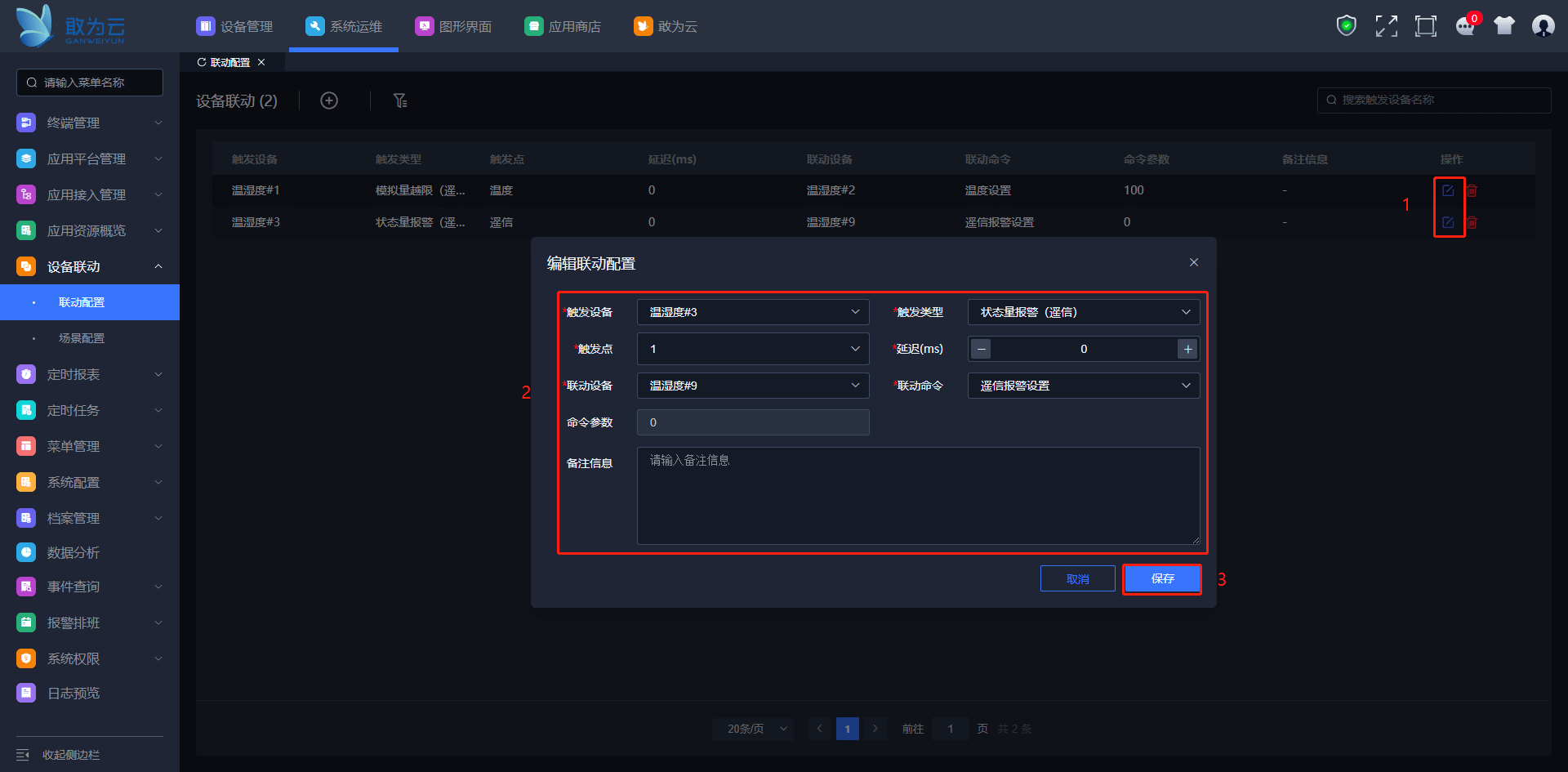

编辑联动配置

操作步骤

1. 登录系统。

2. 在左侧菜单栏找到联动配置。

3. 进入联动配置界面，点击编辑按钮进行编辑。

4. 选择触发设备、触发类型、触发点、联动设备和联动命令，输入延迟时间、命令参数和备注信息，点击保存。

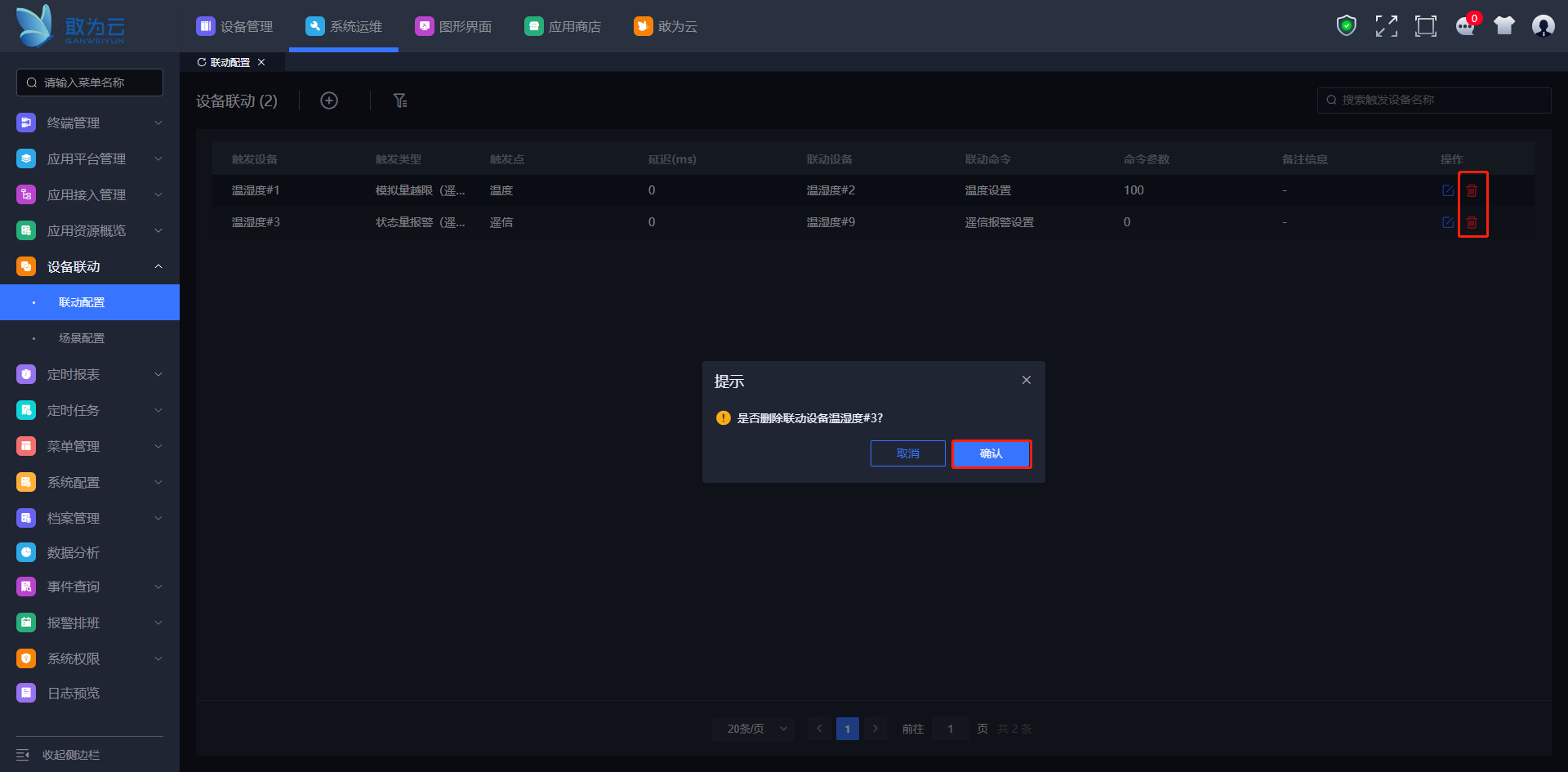

删除联动配置

操作步骤

1. 登录系统。

2. 在左侧菜单栏找到联动配置。

3. 进入联动配置界面，点击删除按钮。

4. 在弹窗中点击确认。

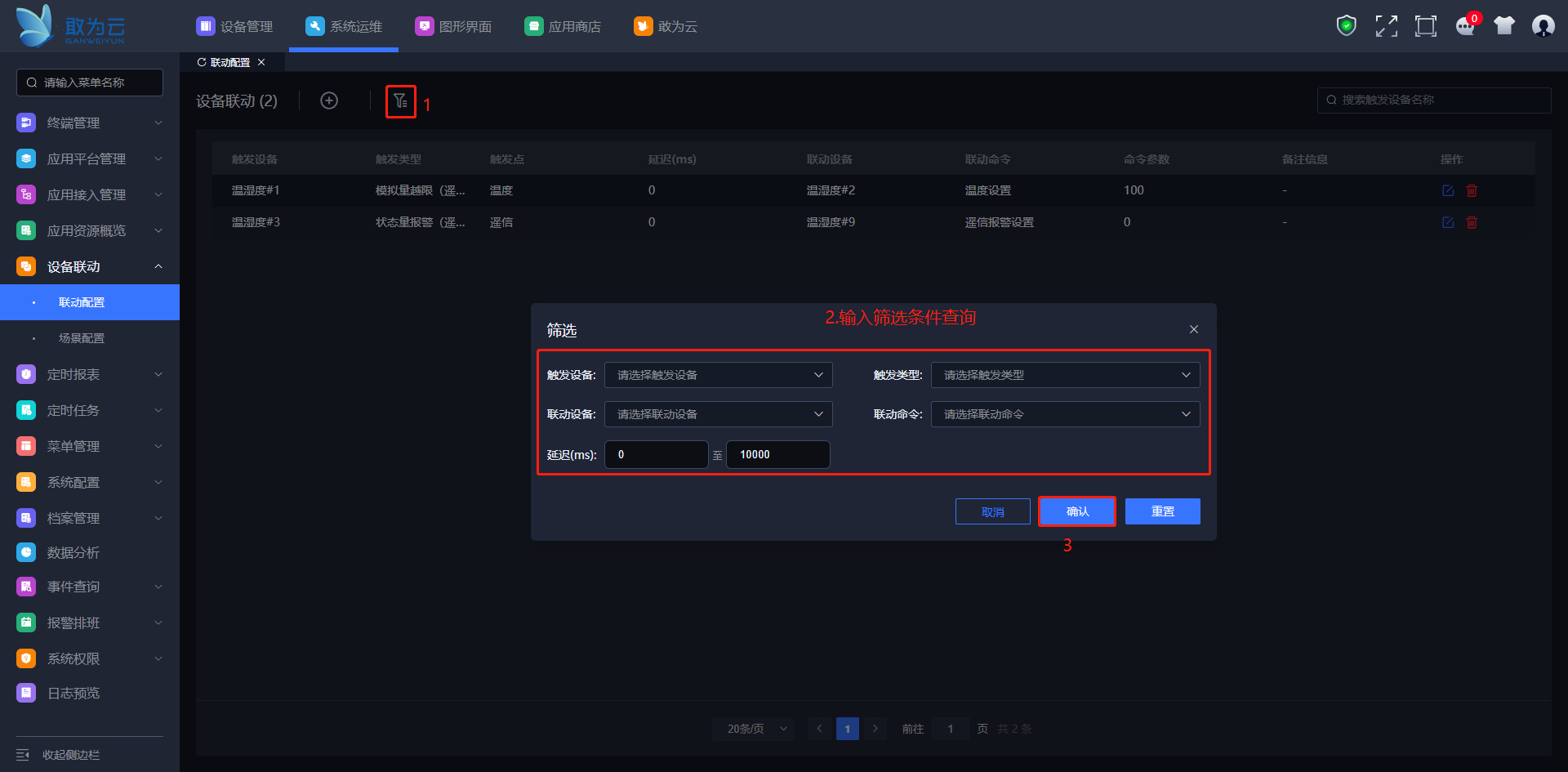

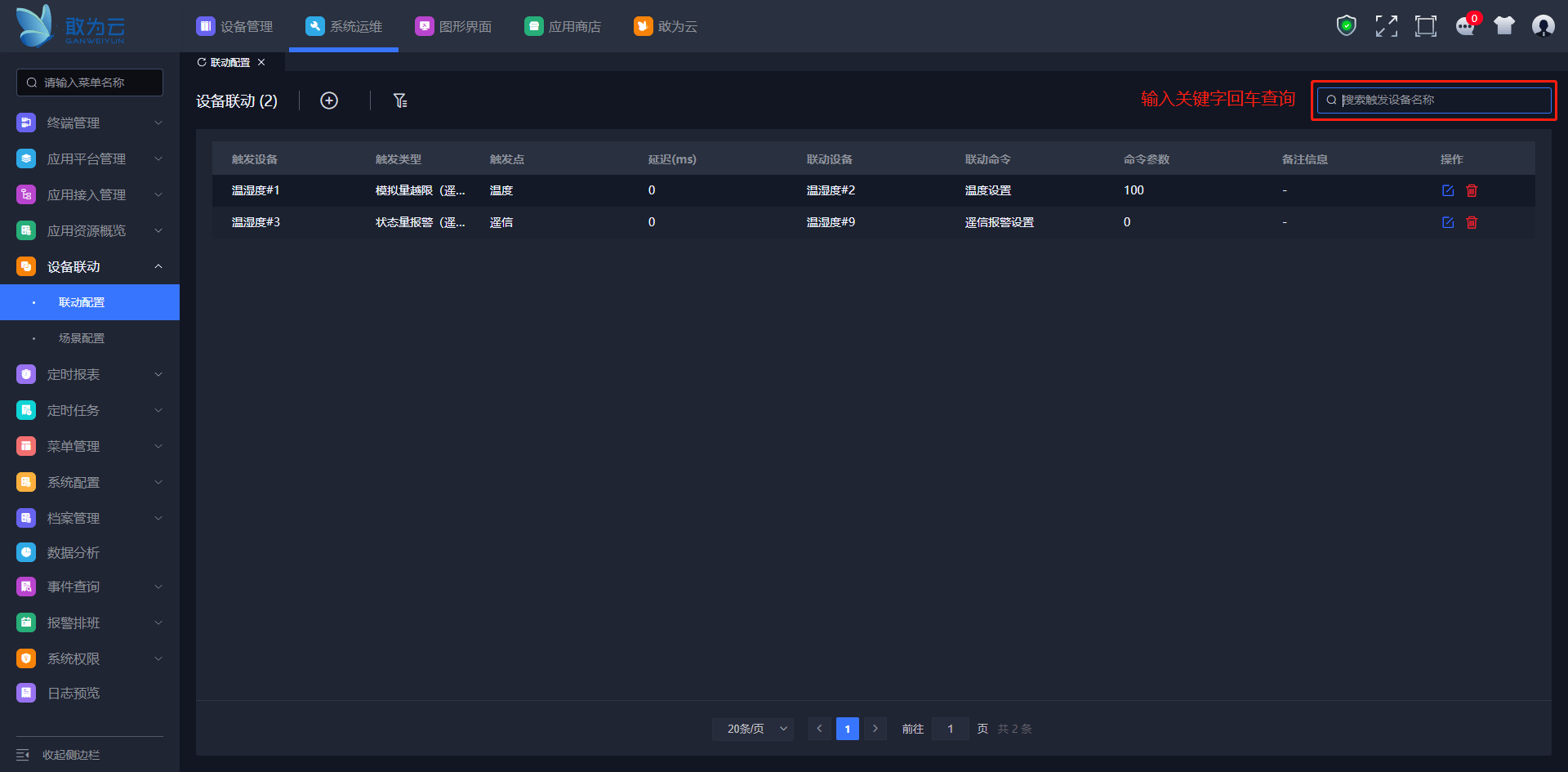

查询设备联动配置

操作步骤

1. 登录系统。

2. 在左侧菜单栏找到联动配置。

3. 在搜索触发设备框输入关键字查询；或者通过筛选按钮进行触发设备、触发类型、联动命令、延迟条件搜索出设备联动信息。





场景配置

支持配置设备在不同场景多联动触发条件，可配置多个运用场景，进行配置一次触发多个设备下发指令

功能清单

序号	功能清单	功能描述
1	支持显示全部场景配置信息	1、支持查看每个场景配置的信息。
2	支持新建场景配置	支持新建设备场景配置信息。
3	支持编辑场景配置	支持编辑已有的场景配置信息。
4	支持删除场景配置	支持删除已有的场景配置信息。
5	支持查询场景配置信息	支持通过场景配置名称查询配置信息。

功能详解

注意

使用场景配置前需要先配置GWChangJing.STD.dll

操作步骤

1. 在应用商店搜索“场景联动”插件。

2. 点击安装。

3. 安装完成后配置管理中的扩展插件会自动添加该条配置。

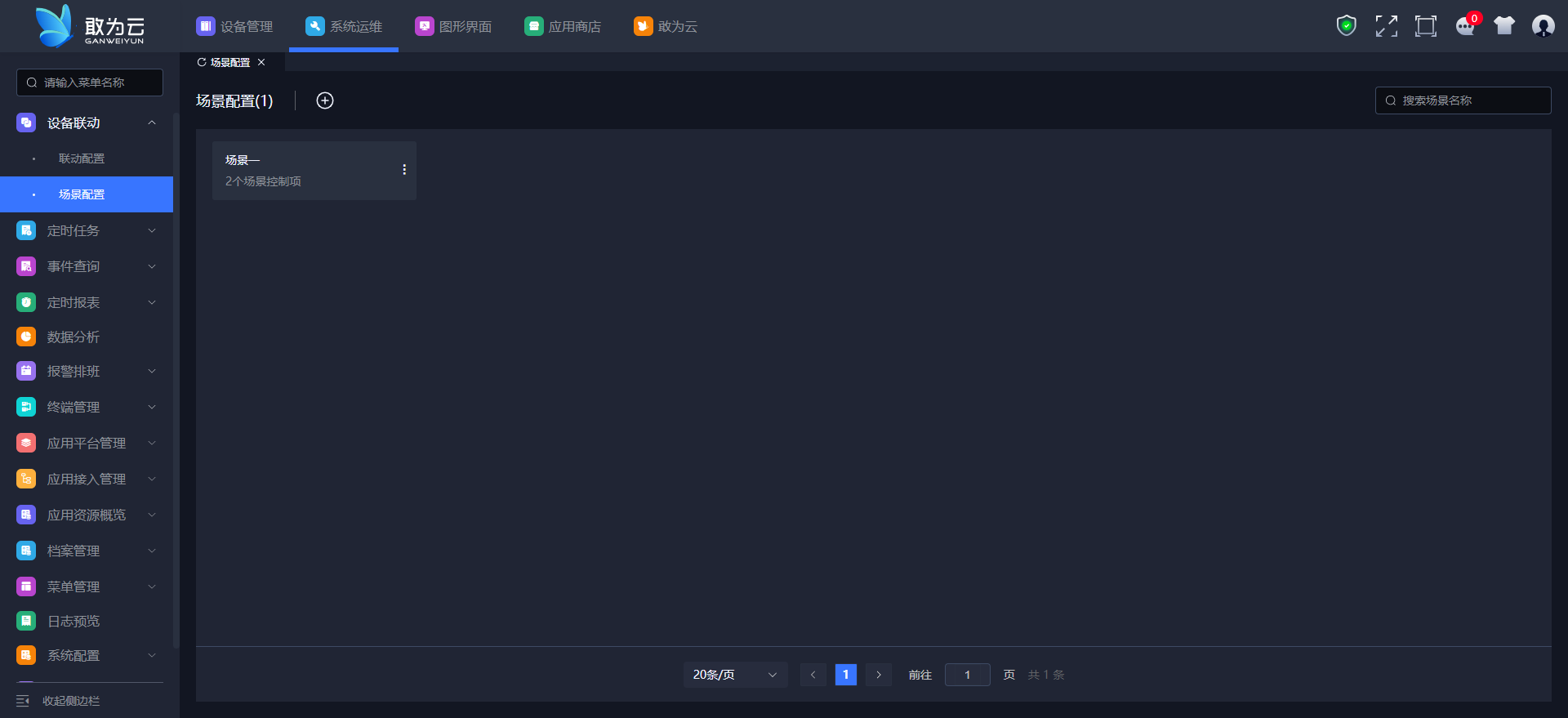

查看所有场景配置

操作步骤

1. 登录系统

2. 在左侧菜单栏找到设备联动

3. 点击进入场景配置

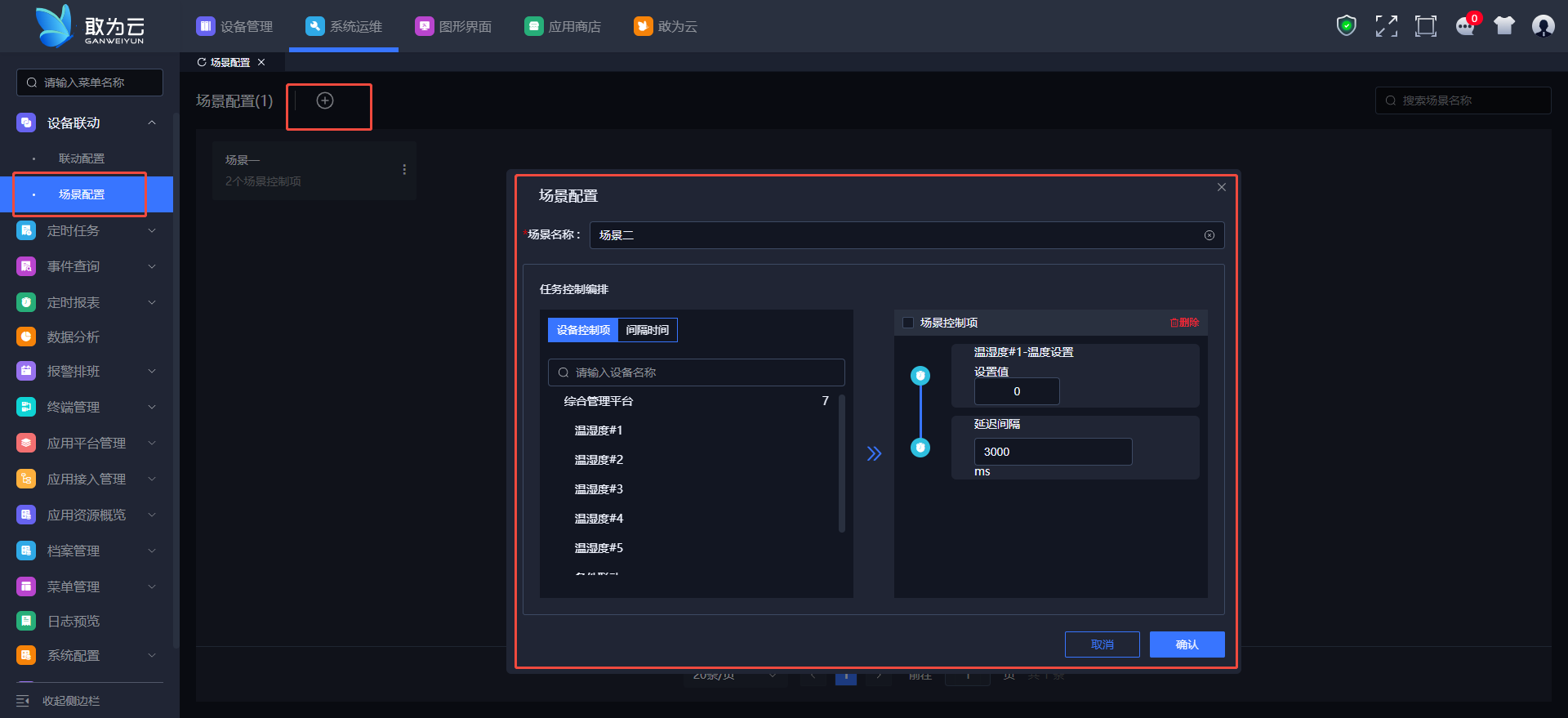

新建场景配置

操作步骤

1. 登录系统

2. 在左侧菜单栏找到设备管理

3. 点击进入场景配置

4. 点击新建按钮

5. 输入场景名称、选择控制设备（选择设备控制指令、输入需要设置的设备数值）、时间间隔（输入下发指令触发时间）点击新增

6. 点击确认

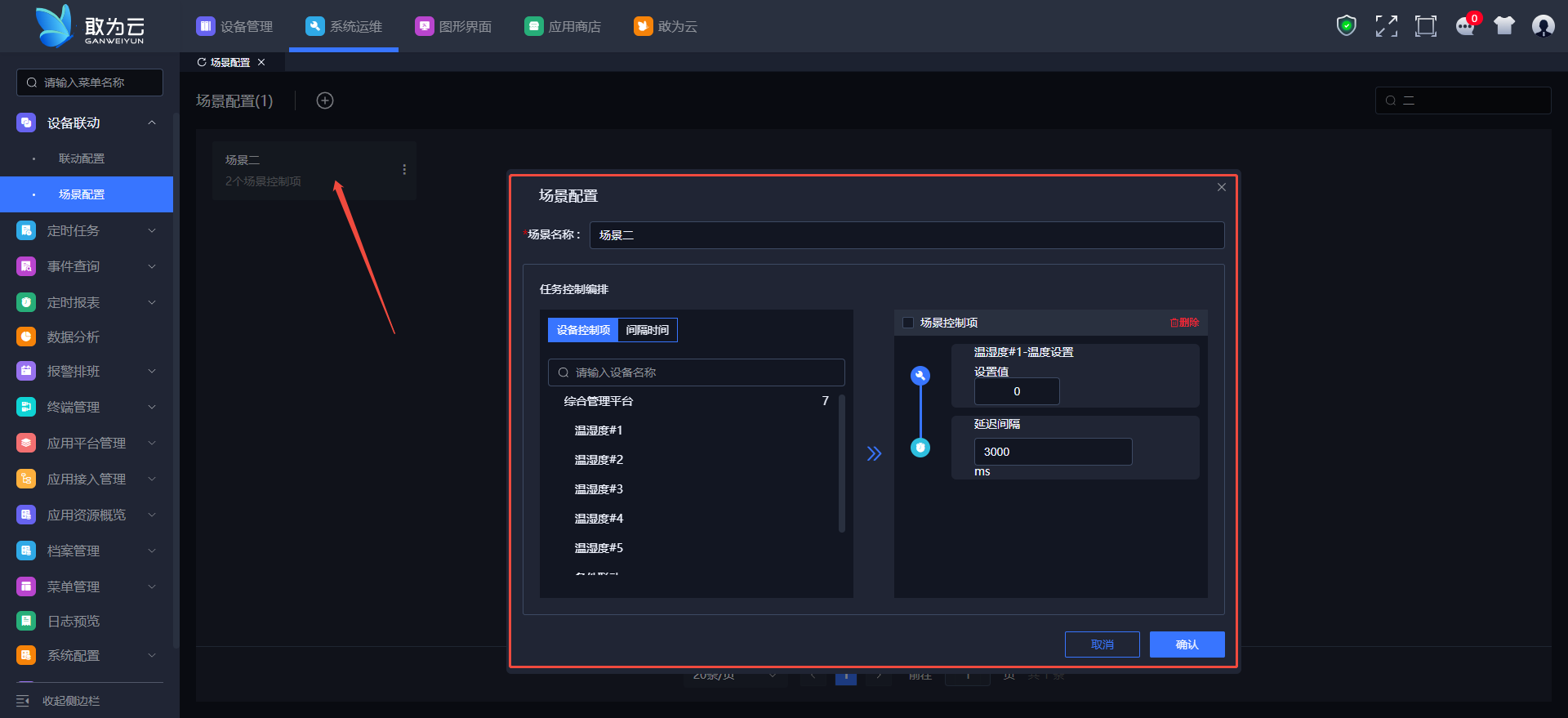

编辑场景

操作步骤

1. 登录系统

2. 在左侧菜单栏找到设备管理

3. 点击进入场景配置

4. 点击需要修改的场景配置

5. 点击场景控制项

6. 输入场景名称、选择控制设备（选择设备控制指令、输入需要设置的设备数值）、时间间隔（输入下发指令触发时间）点击新增

7. 点击确认

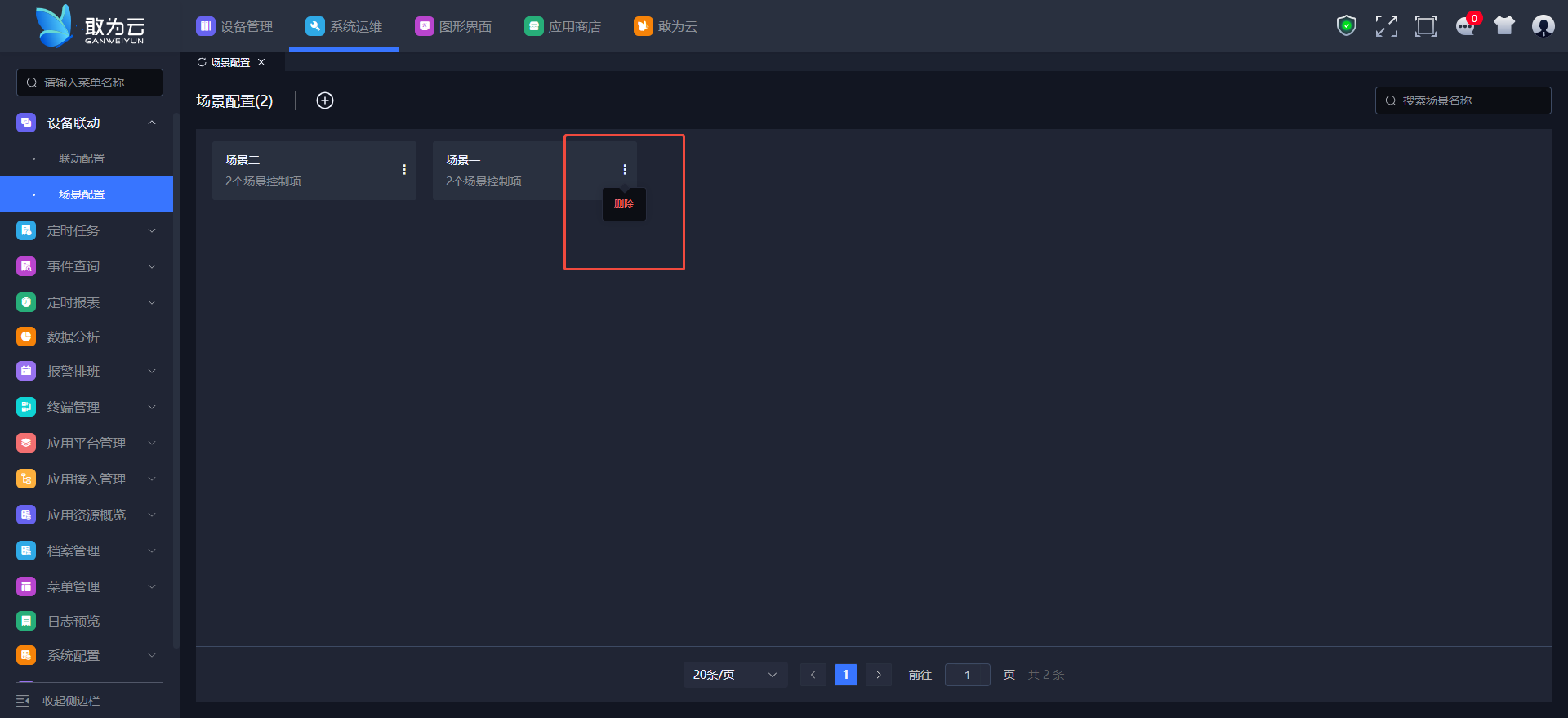

删除场景配置

操作步骤

1. 登录系统

2. 在左侧菜单栏找到设备管理

3. 点击进入场景配置

4. 点击需要删除的场景配置

5. 点击确认

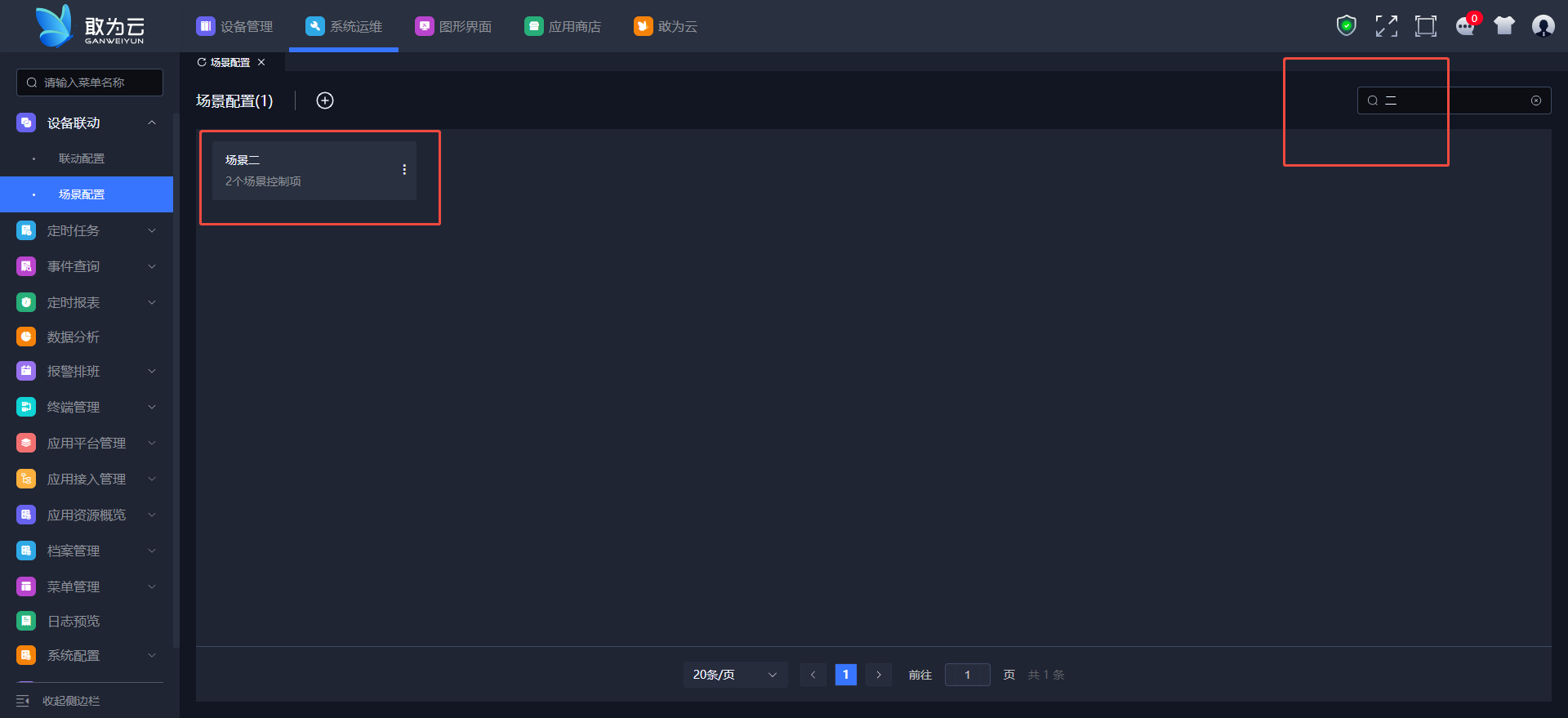

查询场景配置

操作步骤

1. 登录系统

2. 在左侧菜单栏找到设备管理

3. 点击进入场景配置

4. 在搜索宽输入场景名称
