# 开发实战

通过场景开发、三维设备开发、UI控件开发三个案例，从拿到二次开发包开始，一直到在3D可视化平台看到实际效果，完整的演示整个流程。

二次开发包可以从3D开发开源仓库 (opens new window)中获取，三个案例均使用此开发包，以下不再赘述。

# 场景开发

开发步骤

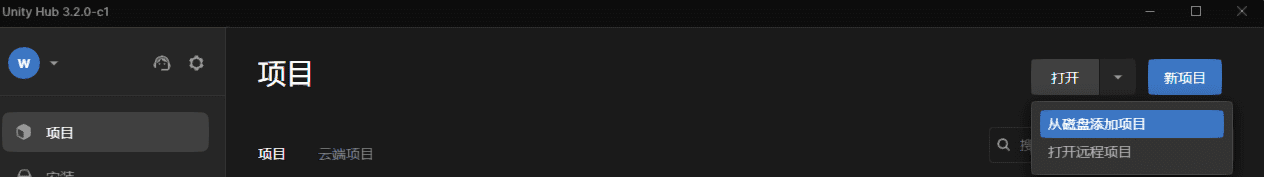

  1. 创建项目。首先打开Unity Hub ，点击打开按钮旁边的倒三角，选择从磁盘添加项目。

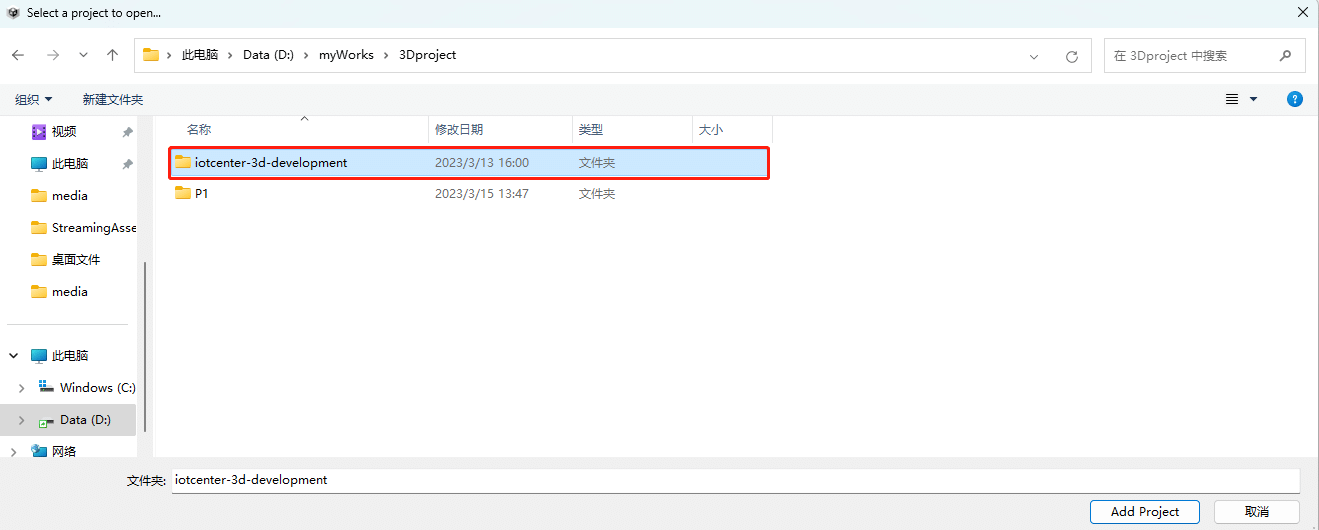

    点击到开发包路径，选择iotcenter-3d-development文件夹，点击添加项目.

    此时项目列表会出现添加后的文件夹名称，双击打开即可。打开后界面如下，编辑器工具也会自动打开

    提示

    若编辑器工具没有自动打开，参考编辑器工具部分内容打开编辑器工具。如果布局和案例不一样，是因为Unity布局可以自定义，可随意修改。

  2. 创建新场景。打开项目后，打开编辑器工具，然后在侧边栏点击新建场景按钮。

    提示

    本教程使用编辑器工具创建场景，工具会将一些必要的、重复的操作自动完成，比如创建设备预制体等等。

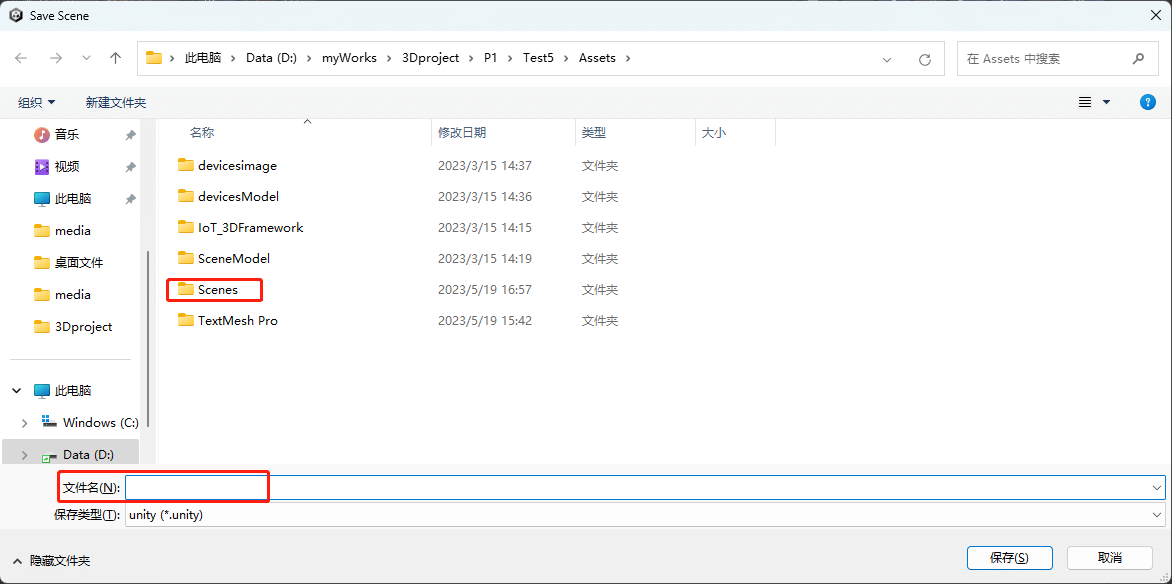

    根据弹窗提示选择文件夹并填写文件名称然后保存即可创建新场景。

    注意

    场景文件名称必须全部小写

    创建完成后场景的默认结构如下：

    提示

    Main Camera物体用于在Game视图调试效果，在Bulid更新包时需要隐藏掉。

  3. 增加模型。在场景中添加一个Cube模型

    提示

    Bulid更新包时，请注意场景是否保存，如果没有保存场景，Bulid后不会显示没保存的数据。

  4. 构建AB包。

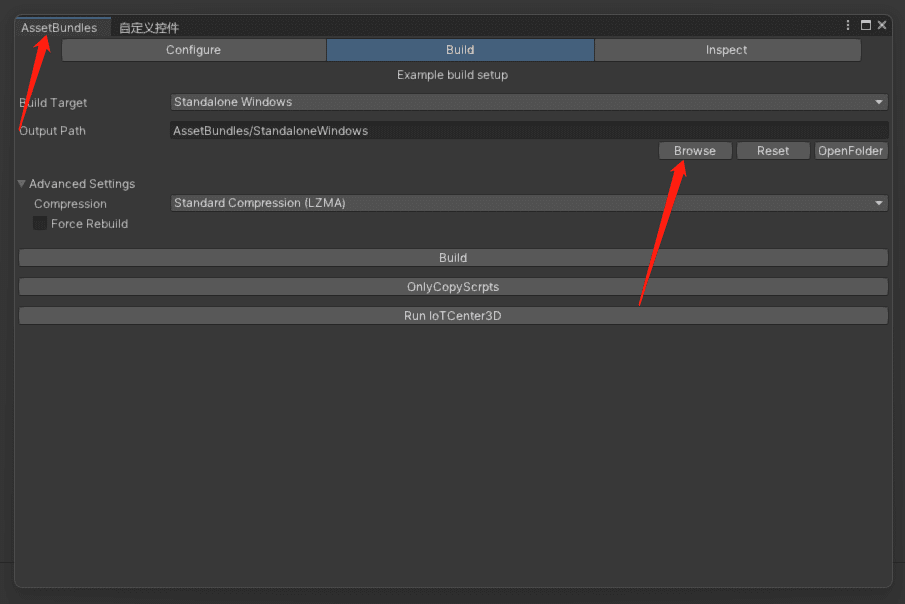

    首先需要设置IoT 3D平台的路径，在编辑器工具窗口选择AssetBundles点击Browse选择路径。

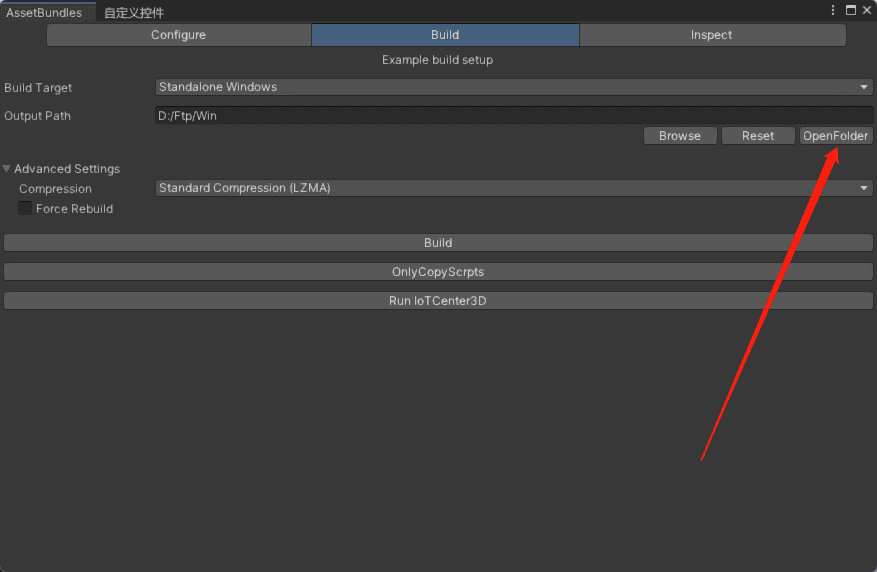

    点击Open Folder可以打开当前配置的路径。

    点击Bulid按钮等待构建完成。

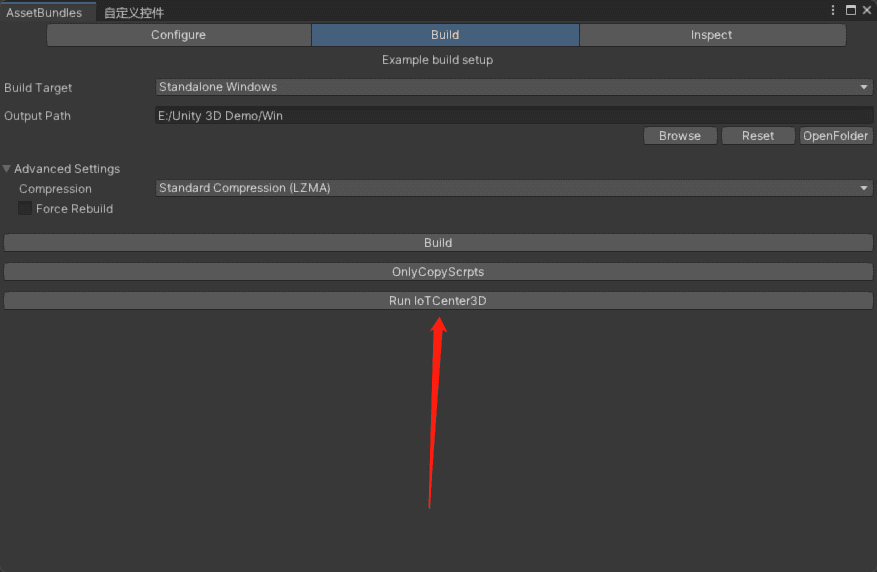

    构建进度条消失后点击Run IoTCenter3D按钮打开3D平台。

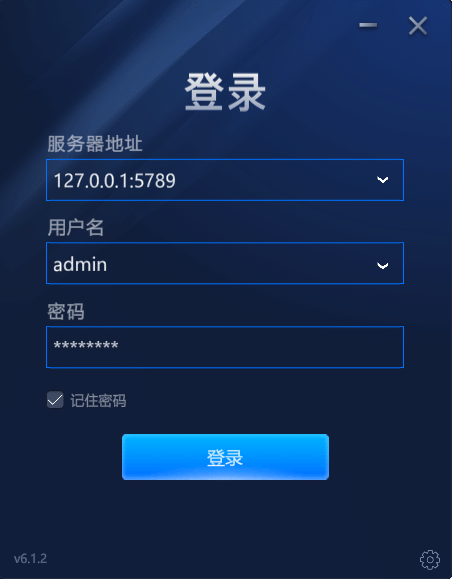

  5. 平台预览。输入服务器地址、用户名、密码，登录平台。

    登录成功后进入编辑模式。

    创建场景。

    提示

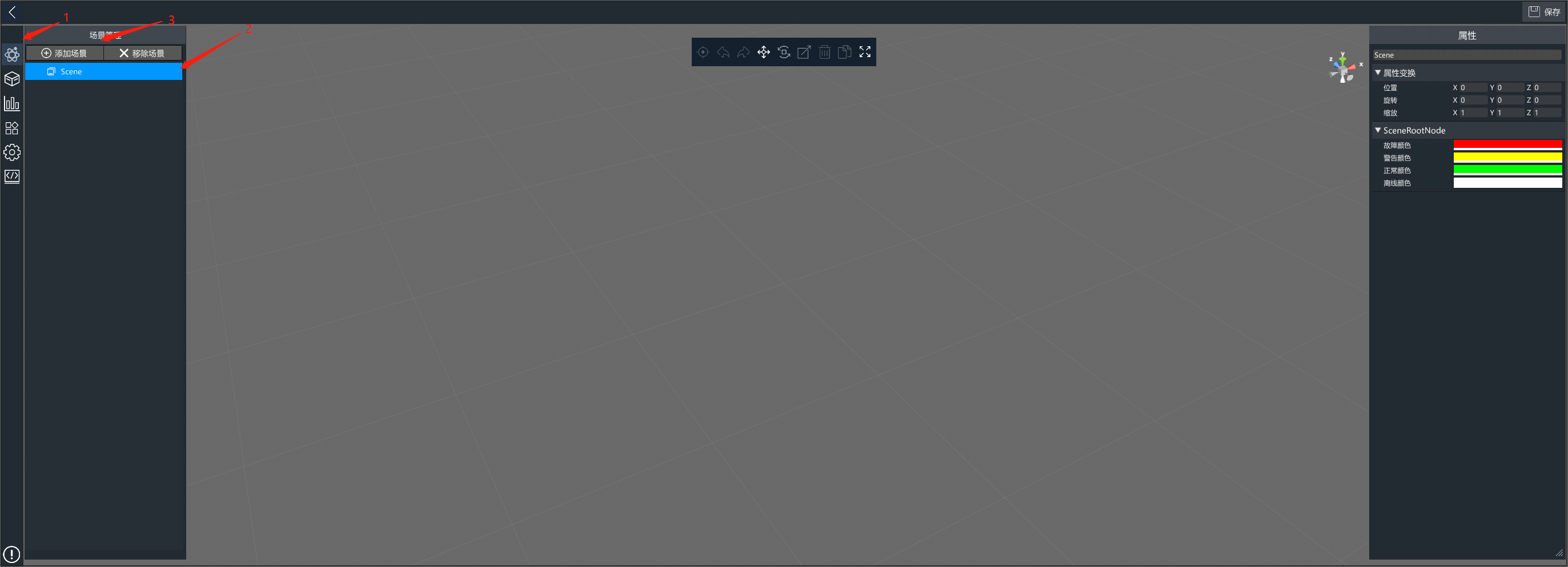

    1. 首先打开场景编辑面板
    2. 选中根节点Scene
    3. 点击添加场景

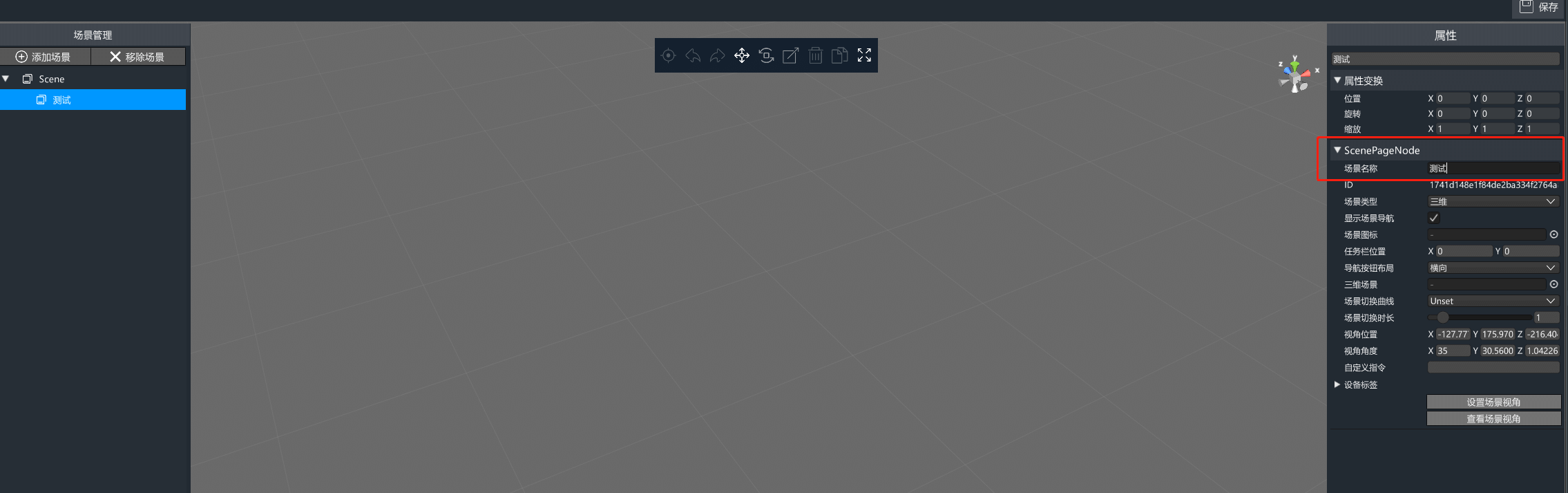

    为场景设置名称.

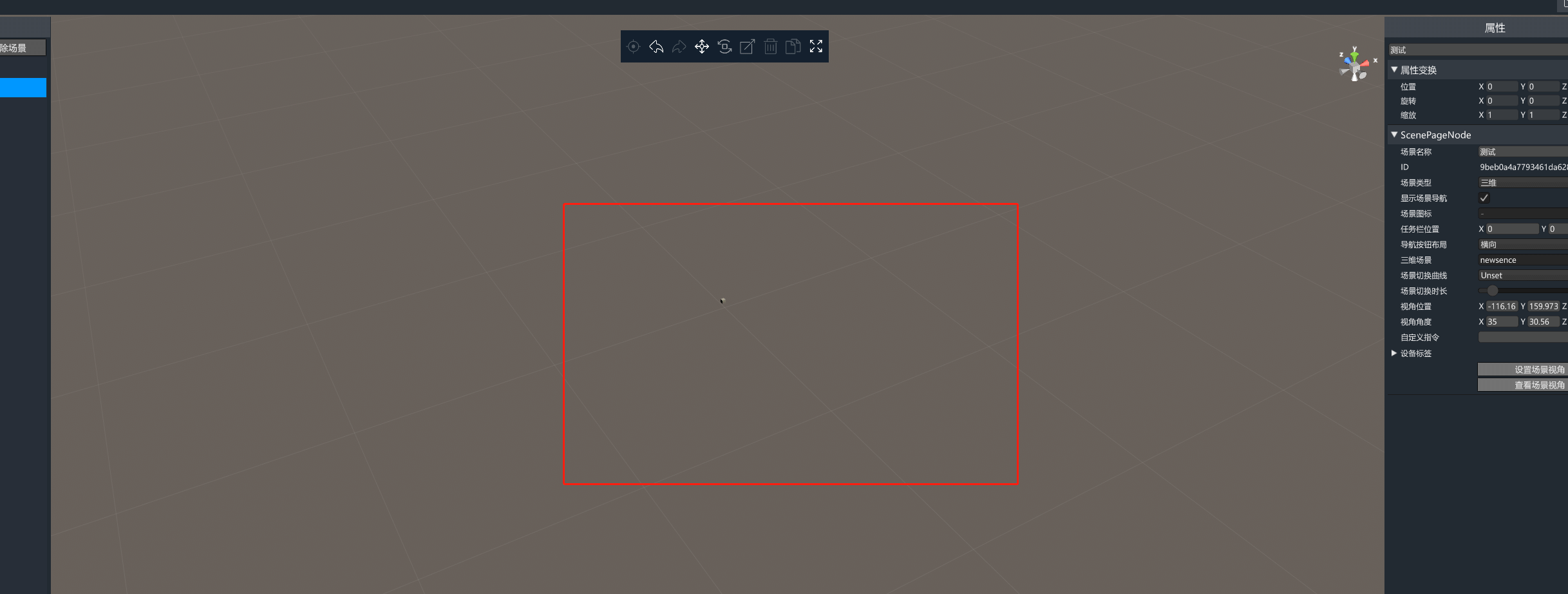

    点击三维场景可以看到刚才创建的场景，鼠标选中点击选择即可加载场景。

    创建的cube正常显示在场景中.

# 三维设备开发

开发步骤

  1. 创建项目。参考场景开发部分的内容创建项目即可。

  2. 创建Cube设备。

    提示

    本教程使用编辑器工具创建场景，工具会将一些必要的、重复的操作自动完成，比如创建设备预制体等等。

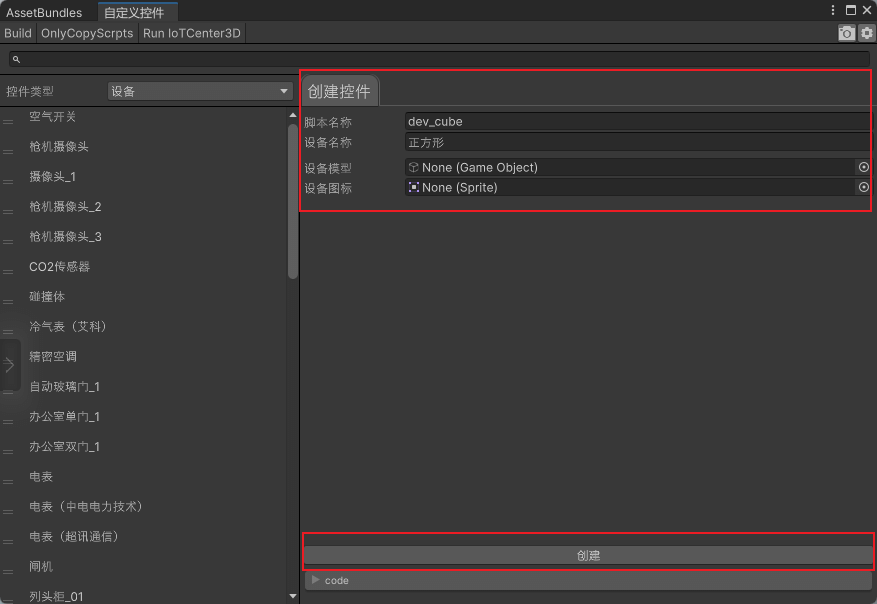

    打开编辑器工具后，创建设备页面默认显示，填写基本脚本名称、设备名称等参数后点击创建即可(设备模型和设备图表可以为空，也可以为其选择物体和图标)。

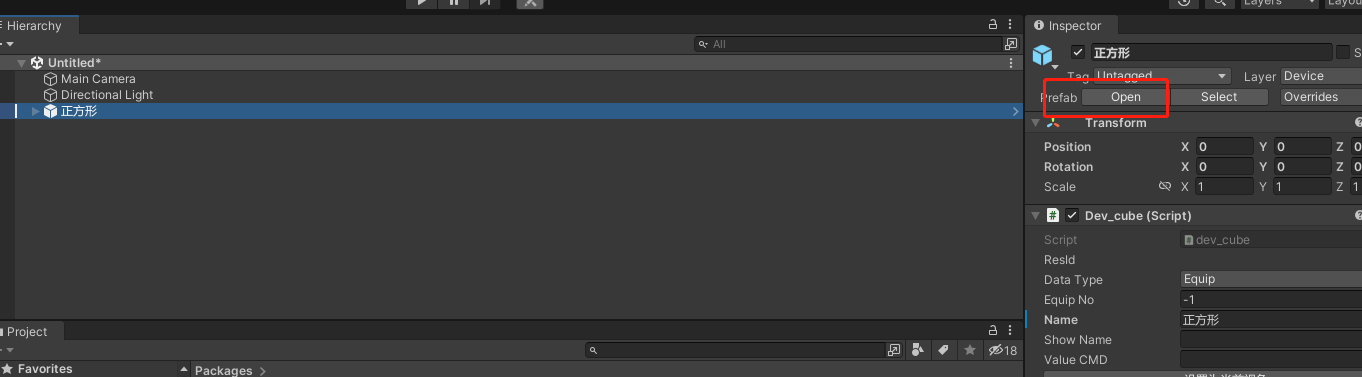

    等待一会，场景中已经添加了刚才创建的设备预制体，点击Open进入编辑。

    添加Cube模型，保存预制体。

  3. 构建AB包。参考场景开发部分的内容构建AB包即可。

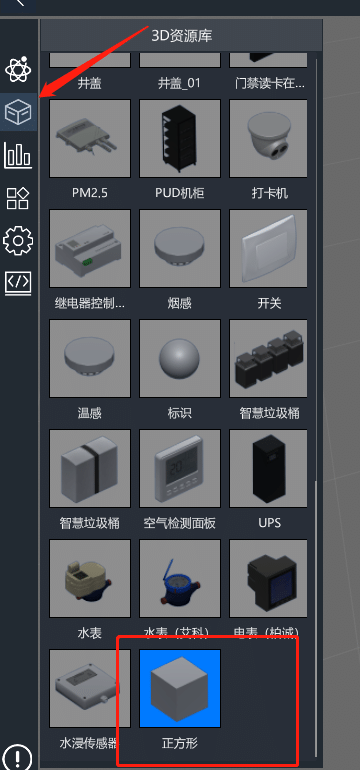

  4. 平台预览。登录3D平台，并进入编辑模式后点击资源库，下拉滚动条即可看到创建的设备

# UI控件开发

制作网络图片UI控件为例介绍UI控件的开发步骤。

提示

本次案例代码可以在二次开发包中查看，路径如下：

  1. UI_NetworkImage.cs：\iotcenter-3d-development\Assets\SceneModule\TianjinPortScenes\UIControl\Scripts
  2. UI_NetworkImage：\iotcenter-3d-development\Assets\SceneModule\TianjinPortScenes\UIControl\Prefabs
开发步骤

  1. 创建项目。参考场景开发部分的内容创建项目即可。

  2. 创建控件

    提示

    本教程使用编辑器工具创建场景，工具会将一些必要的、重复的操作自动完成，比如创建设备预制体等等。

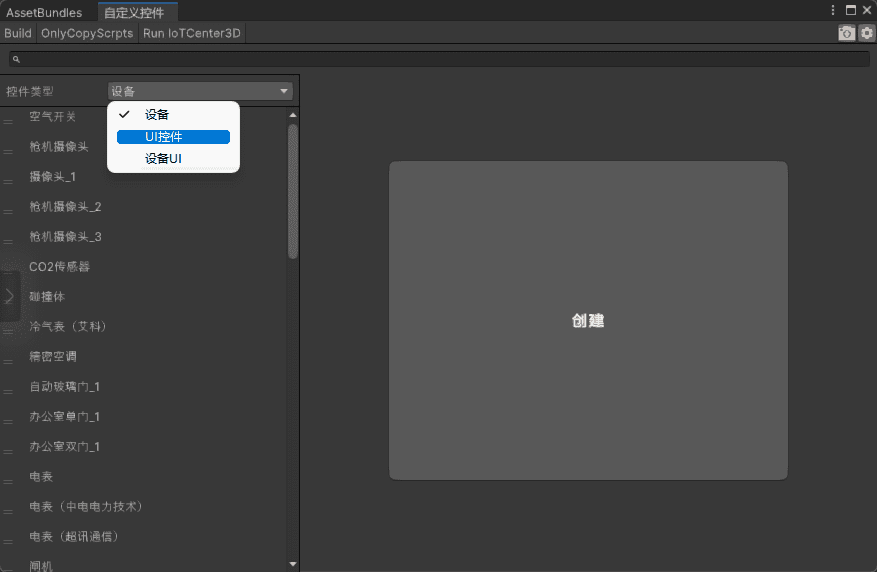

    由于本案例是显示一个网络图片所以需要创建UI控件。点击编辑器工具控件类型下拉框，选择UI控件。

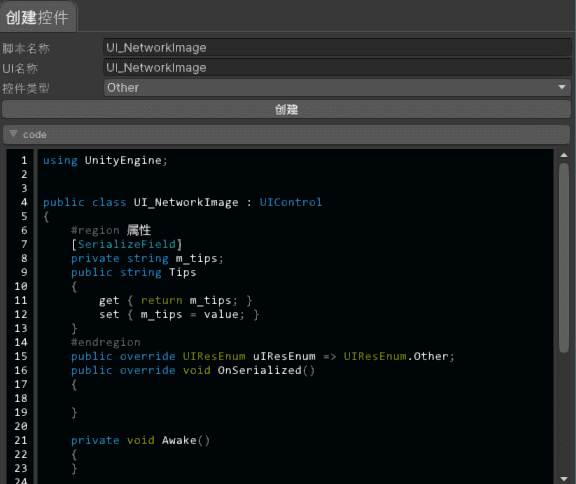

    创建控件页面会自动弹出，设置好参数后，也可以查看代码的实时预览，确定无误后点击创建按钮，等待自动完成创建基本代码和预制体。

    自动创建完成后，场景中会多出Canvas 物体，展开后可以看到UI控件默认预制体

  3. 制作界面。

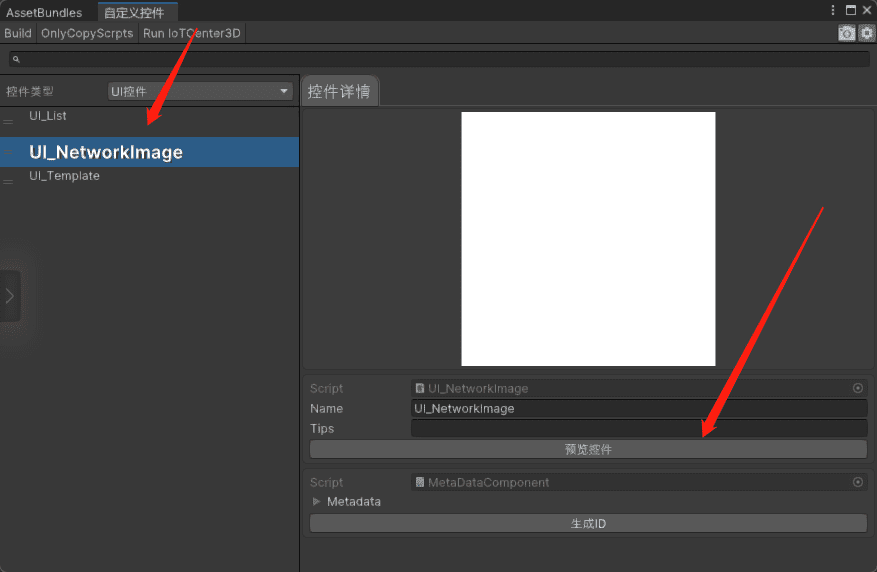

    在编辑器工具中，选择控件类型为UI控件,在控件列表中点击创建的UI在控件详情页面中点击预览控件,会打开预制体专属场景。

    打开场景后，点击2D按钮 只看平面视图，更好的制作UI界面。

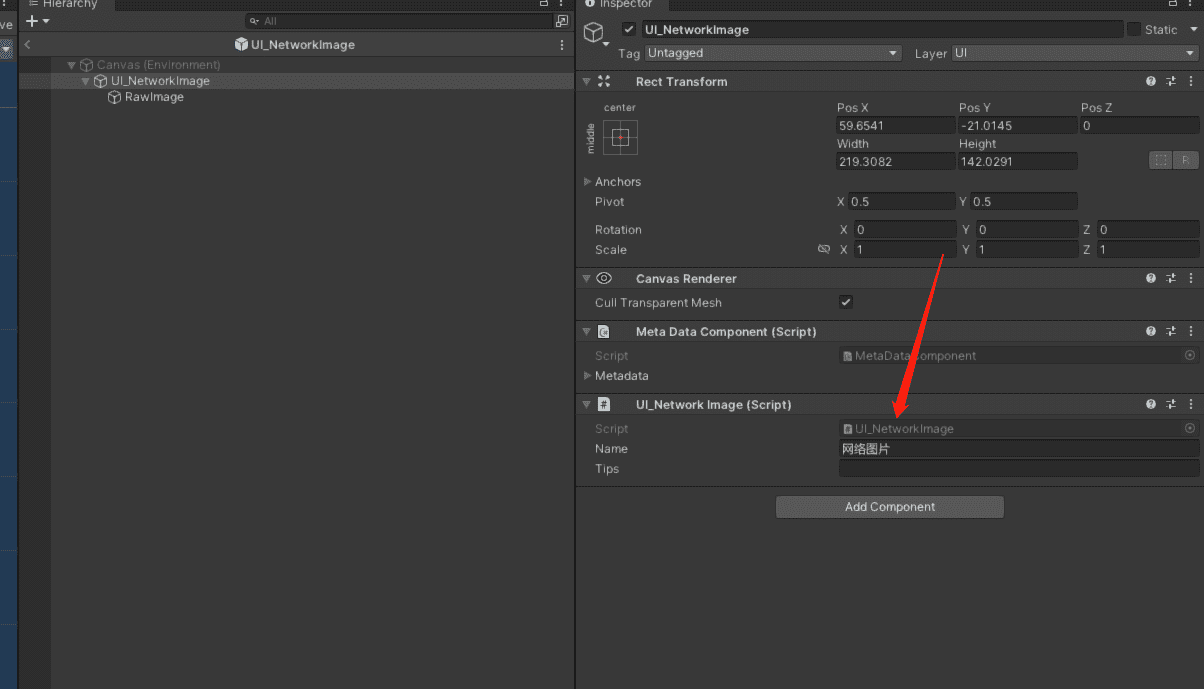

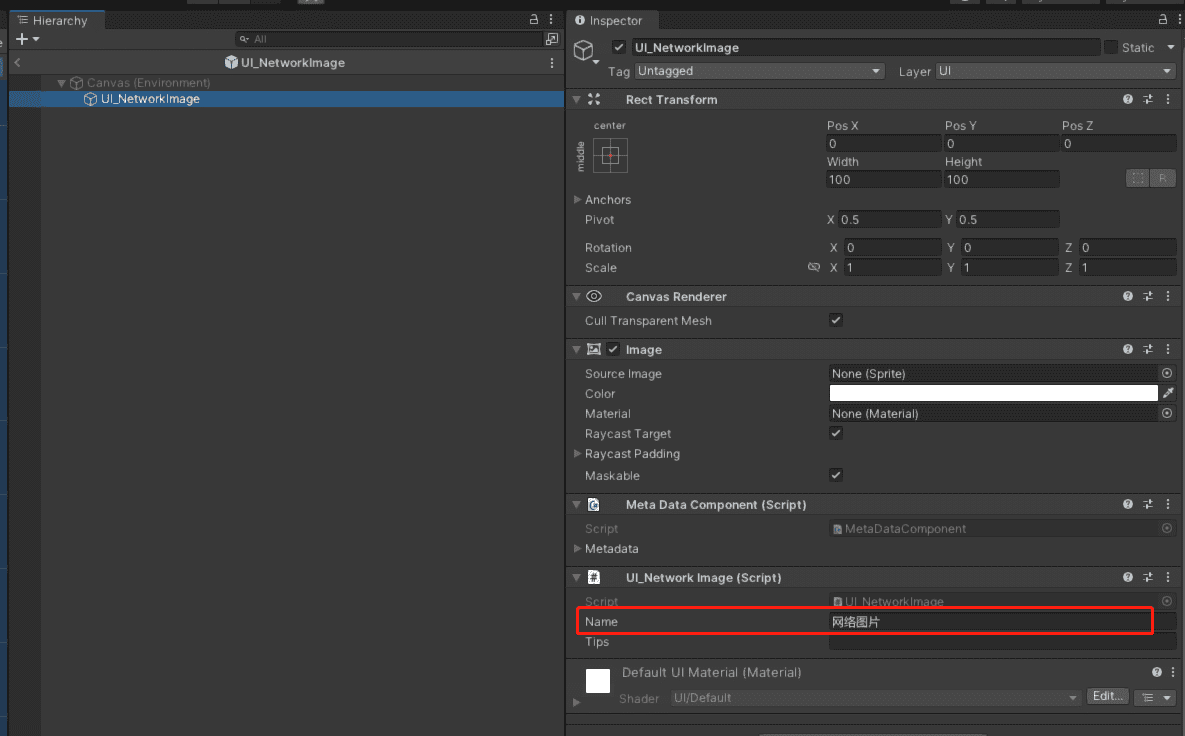

    选中控件，首先设置UI控件在IOT 3D平台时显示的名称

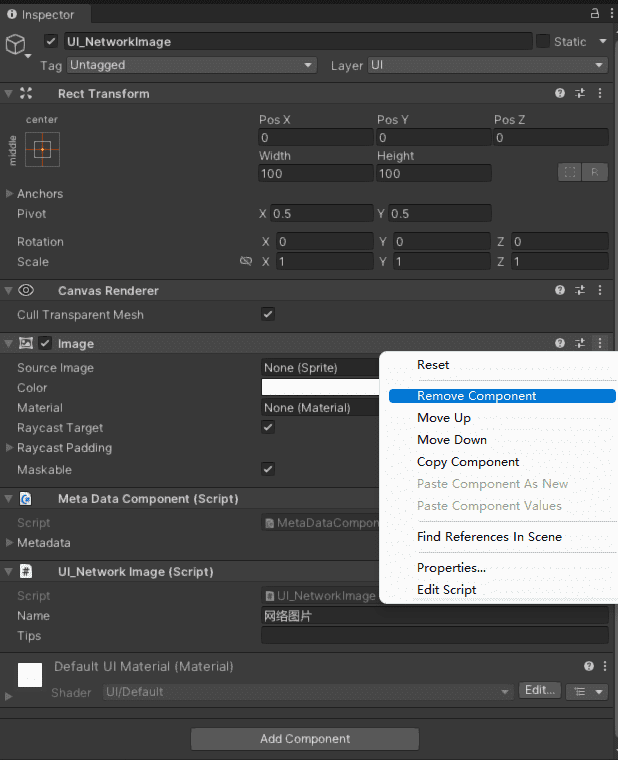

    由于自动创建的UI 控件默认是一个Image，但是本案例选择不用Image，所以删除Image组件。

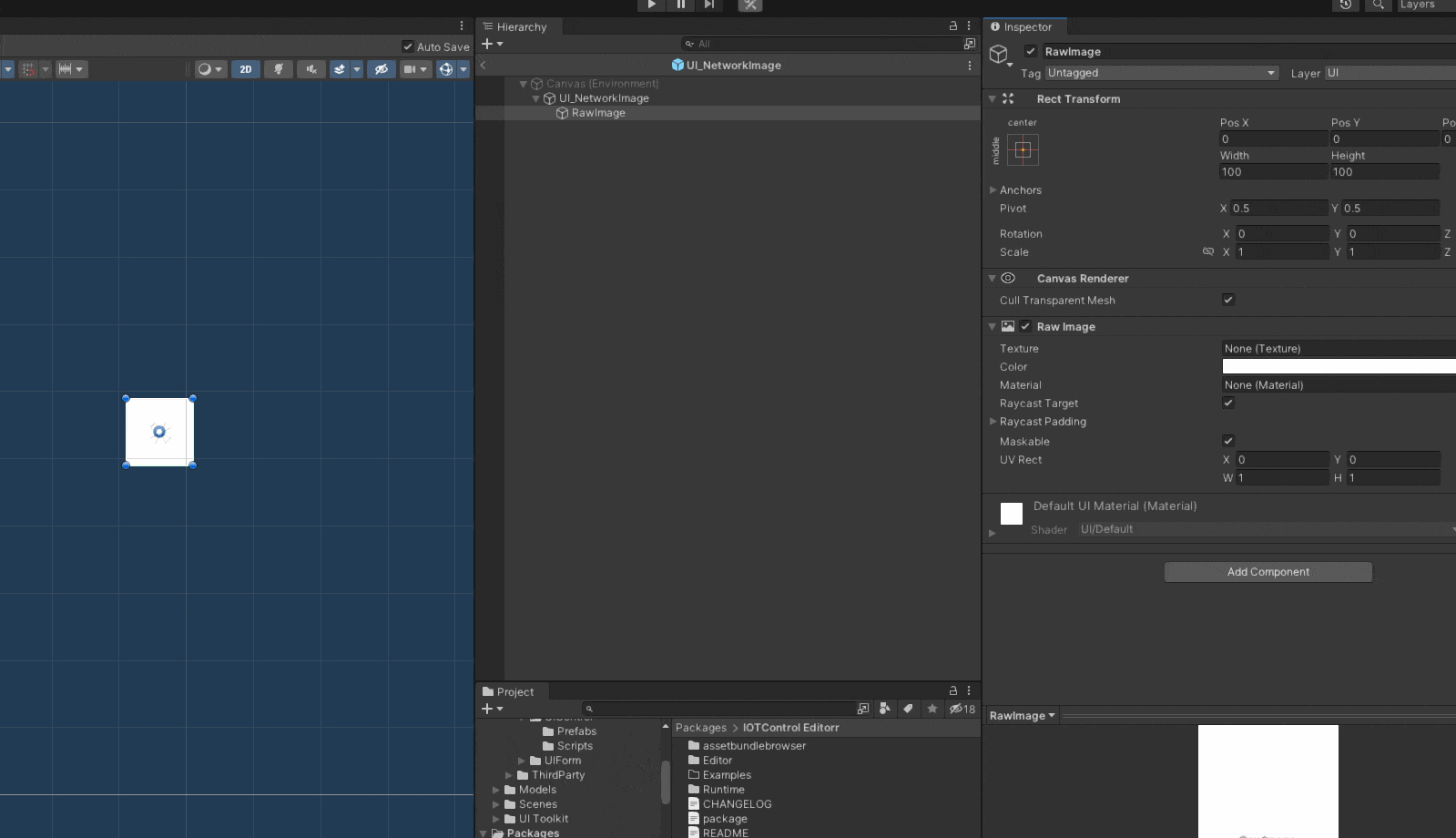

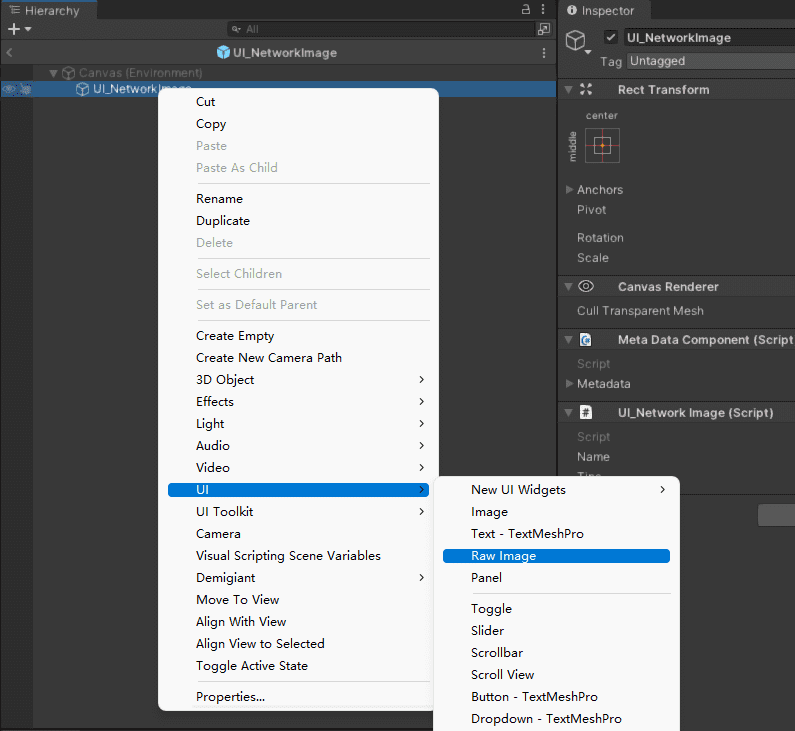

    本案例使用RawImage，在UI_NetworkImage物体下新建一个RawImage子物体。

    设置RawImage锚点，这样可以在IOT 3D平台调整图片大小。

  4. 编写脚本。

    选中预制体根物体，双击脚本组件下的引用可以在IDE打开

    代码模板:

    using UnityEngine.UI;
public class UI_NetworkImage : UIControl
{
    /// <summary>
    /// 用于公开给用户配置的属性
    /// </summary>
    #region 属性
    [SerializeField]
    private string m_tips;
    public string Tips
    {
        get { return m_tips; }
        set { m_tips = value; }
    }
    #endregion

    /// <summary>
    /// 定义平台显示UI控件时在哪个分类
    /// </summary>
    public override UIResEnum uIResEnum => UIResEnum.Other;

    /// <summary>
    /// 获取配置的属性后调用
    /// </summary>
    public override void OnSerialized()
    {

    }

    private void Awake()
    {
    }

    /// <summary>
    /// UI在平台隐藏时调用
    /// </summary>
    public override void OnClose()
    {
        base.OnClose();
    }

    /// <summary>
    /// UI在平台显示时调用
    /// </summary>
    public override void OnOpen()
    {
        base.OnOpen();
    }

    /// <summary>
    /// 用于获取子物体组件的方法
    /// </summary>
    /// <typeparam name="T">组件类型</typeparam>
    /// <param name="name">物体在预制体中的名称</param>
    /// <returns></returns>
    T GetGame<T>(string name)
    {
        return transform.Find(name).GetComponent<T>();
    }
}

    • 为了获取RawImage，定义RawImage类型的字段，需要引用UnityEngine.UI。

      using UnityEngine.UI;

      字段定义如下：

      /// <summary>
/// 定义一个 RawImage
/// </summary>
RawImage rawImage;

    • 在Awake方法中获取到RawImage。

      private void Awake()
{
    //获取到 RawImage
    rawImage = GetGame<RawImage>("RawImage");
}

    • 删除默认创建的属性，创建一个公开属性URL，用户可以在IOT 3D平台进行配置，让控件更加通用，同时也可以赋一个默认值，让控件默认就能加载出一张网络图片。

      /// <summary>
/// 用于公开给用户配置的属性
/// </summary>
#region 属性
[SerializeField]
private string m_url = "https://s3.bmp.ovh/imgs/2022/07/15/1abf154a41a46201.jpg";
public string Url
{
    get { return m_url; }
    set
    {
        m_url = value;

        Debug.Log(value);
    }
}
#endregion

    • 使用协程获取网络图片。

      添加如下引用：

      using System.Collections;
using UnityEngine.Networking;

      获取网络图片方法如下所示：

       /// <summary>
/// 获取图片
/// </summary>
/// <returns></returns>
IEnumerator LoadImage()
{
    //使用Unity提供的API获取网络图片
    UnityWebRequest www = UnityWebRequestTexture.GetTexture(Url);
    //等待图片返回
    yield return www.SendWebRequest();
    //判断是否获取图片失败
    if (www.result == UnityWebRequest.Result.ConnectionError)
        Debug.Log(www.error);
    else
    {
        //获取图片成功后，如果有，先删除之后的图片防止内存泄漏
        if (rawImage.texture)
            DestroyImmediate(rawImage.texture);
        //设置图片到 RawImage组件
        rawImage.texture = DownloadHandlerTexture.GetContent(www);
    }
    //释放UnityWebRequest
    www.Dispose();
}

    • 在每次显示组件时获取一次图片。

      /// <summary>
/// UI在平台显示时调用
/// </summary>
public override void OnOpen()
{
    base.OnOpen();
    //打开时获取一次图片
    StartCoroutine(LoadImage());
}

    • 完整代码如下:

      using System.Collections;
using UnityEngine;
using UnityEngine.Networking;
using UnityEngine.UI;

public class UI_NetworkImage : UIControl
{
    /// <summary>
    /// 用于公开给用户配置的属性
    /// </summary>
    #region 属性
    [SerializeField]
    private string m_url = "https://s3.bmp.ovh/imgs/2022/07/15/1abf154a41a46201.jpg";
    public string Url
    {
        get { return m_url; }
        set
        {
            m_url = value;

            Debug.Log(value);
        }
    }
    #endregion

    /// <summary>
    /// 定义一个 RawImage
    /// </summary>
    RawImage rawImage;

    /// <summary>
    /// 定义平台显示UI控件时在哪个分类
    /// </summary>
    public override UIResEnum uIResEnum => UIResEnum.Other;

    /// <summary>
    /// 获取配置的属性后调用
    /// </summary>
    public override void OnSerialized()
    {

    }

    private void Awake()
    {
        //获取到 RawImage
        rawImage = GetGame<RawImage>("RawImage");
    }

    /// <summary>
    /// UI在平台隐藏时调用
    /// </summary>
    public override void OnClose()
    {
        base.OnClose();
    }

    /// <summary>
    /// UI在平台显示时调用
    /// </summary>
    public override void OnOpen()
    {
        base.OnOpen();
        //打开时获取一次图片
        StartCoroutine(LoadImage());
    }

    /// <summary>
    /// 获取图片
    /// </summary>
    /// <returns></returns>
    IEnumerator LoadImage()
    {
        //使用Unity提供的API获取网络图片
        UnityWebRequest www = UnityWebRequestTexture.GetTexture(Url);
        //等待图片返回
        yield return www.SendWebRequest();
        //判断是否获取图片失败
        if (www.result == UnityWebRequest.Result.ConnectionError)
            Debug.Log(www.error);
        else
        {
            //获取图片成功后，如果有，先删除之后的图片防止内存泄漏
            if (rawImage.texture)
                DestroyImmediate(rawImage.texture);
            //设置图片到 RawImage组件
            rawImage.texture = DownloadHandlerTexture.GetContent(www);
        }
        //释放UnityWebRequest
        www.Dispose();
    }

    /// <summary>
    /// 描述文件调用
    /// </summary>
    public void UpdateImg()
    {
        Debug.Log("UpdateImg");
        StartCoroutine(LoadImage());
    }
    /// <summary>
    /// 用于获取子物体组件的方法
    /// </summary>
    /// <typeparam name="T">组件类型</typeparam>
    /// <param name="name">物体在预制体中的名称</param>
    /// <returns></returns>
    T GetGame<T>(string name)
    {
        return transform.Find(name).GetComponent<T>();
    }
}

  5. 构建AB包。参考场景开发部分的内容构建AB包即可。

  6. 平台预览。

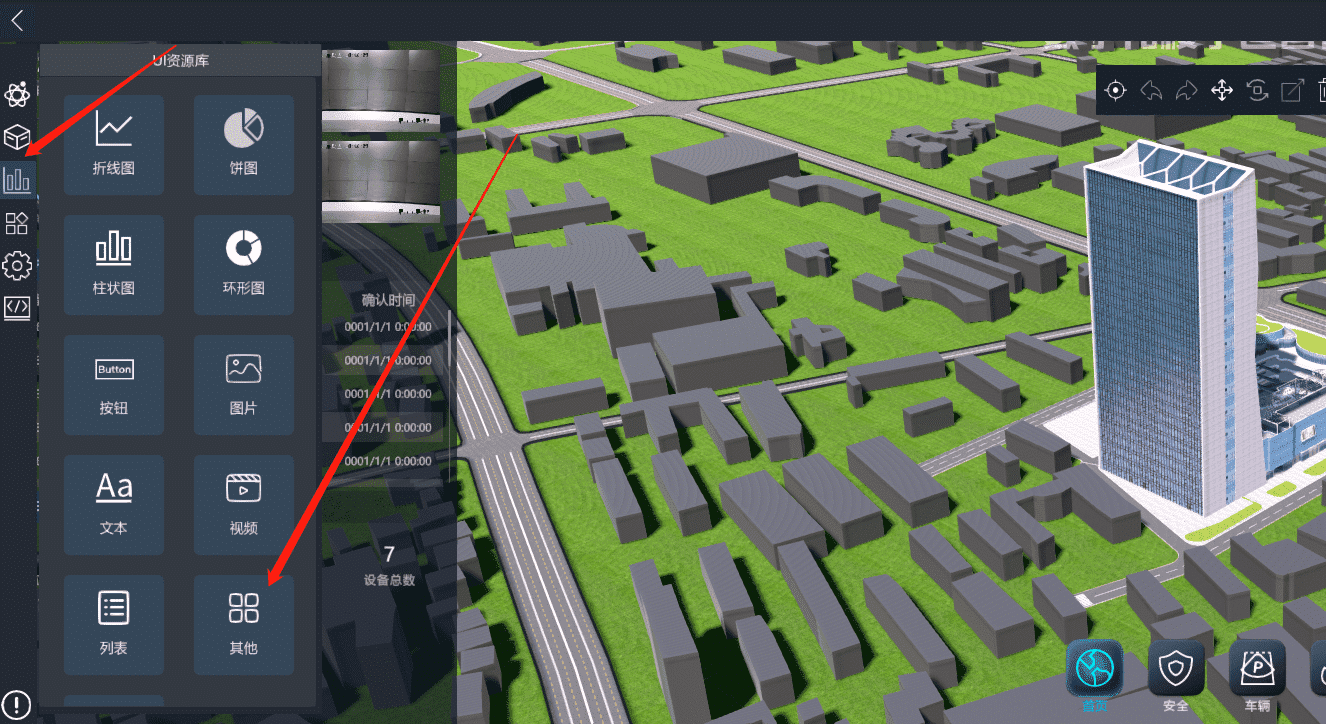

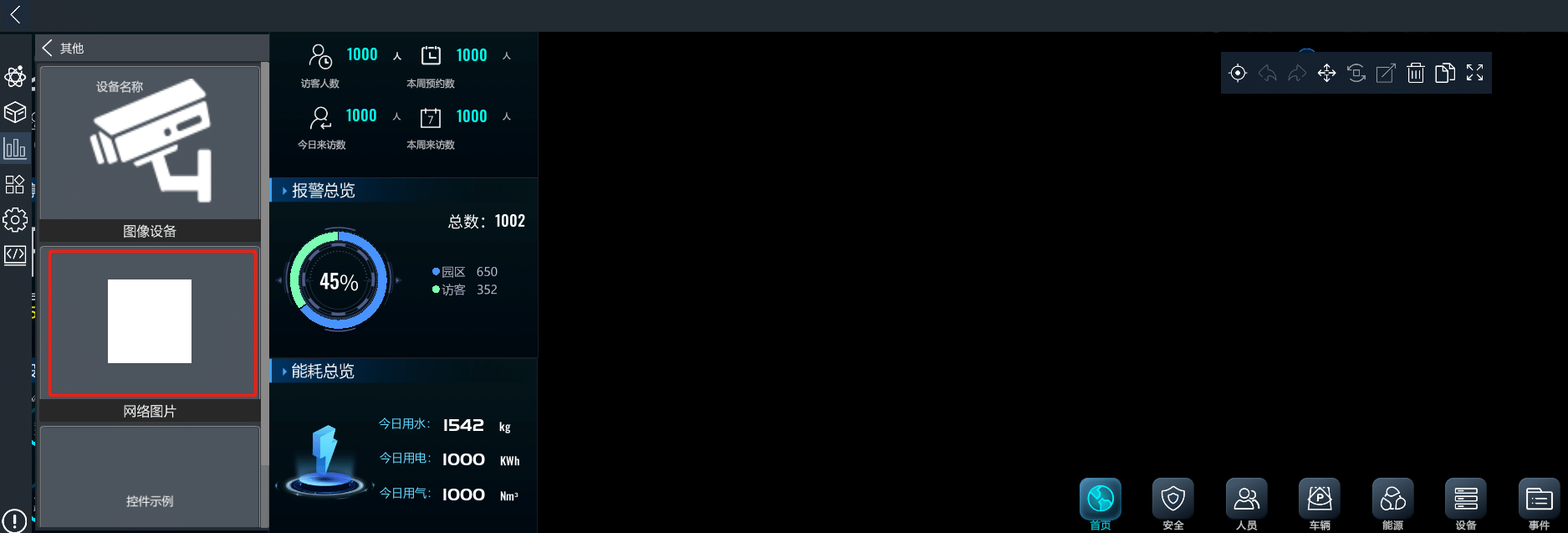

    登录3D可视化平台并进入编辑模式后，选中UI资源库，选择其他分类，因为网络图片控件代码中将分类设置成了Other。

    控件名称也和设置的一样显示为网络图片。

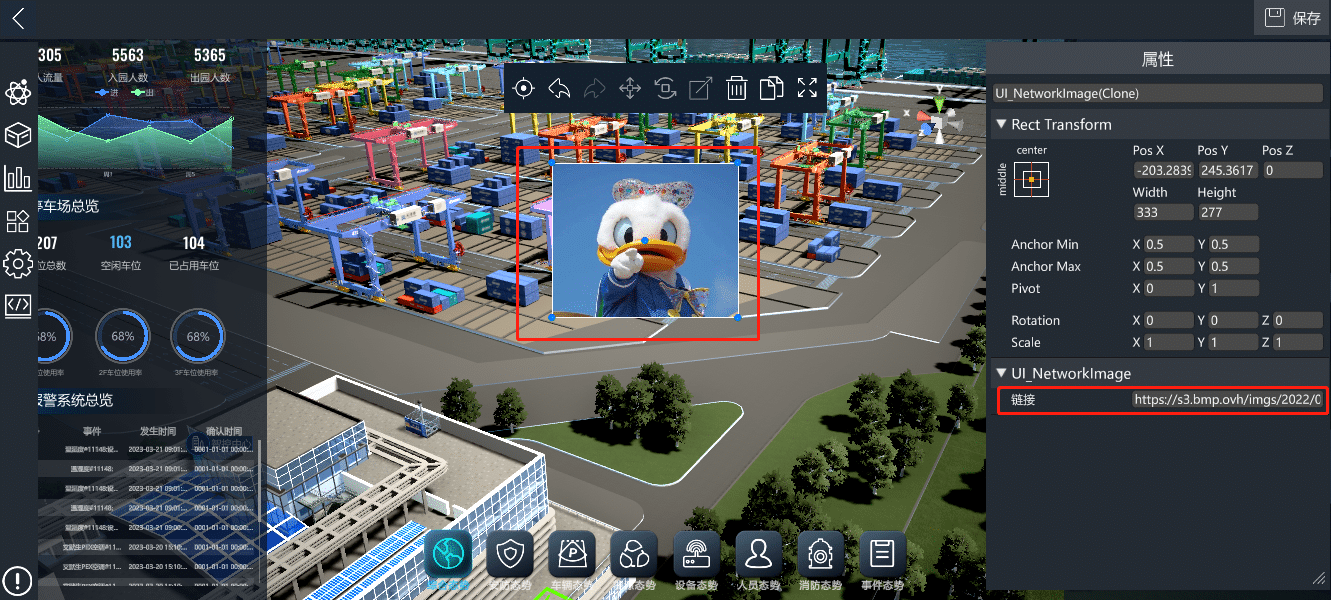

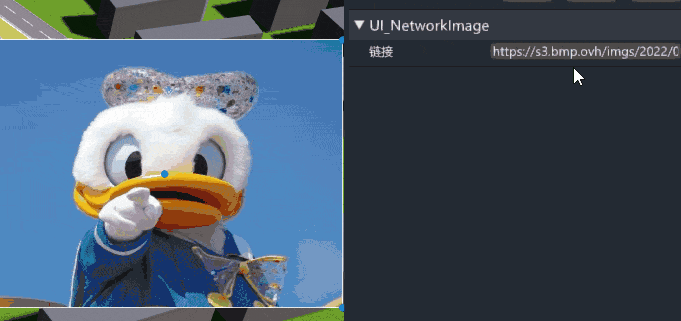

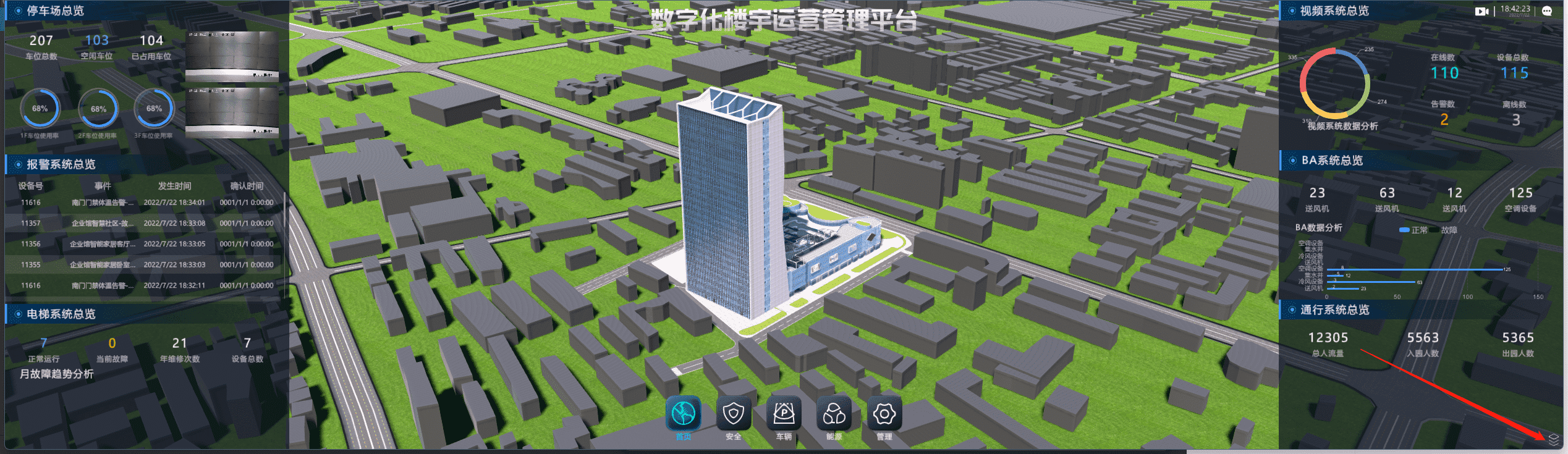

    将其拖动到场景中，会加载出默认图片，并且公开属性URL也可以配置

# 进阶

在平台预览时发现修改公开属性URL的网址，只能保存后重启三维才能更新。进阶要实现重新填写网址后能实时更新获取图片。

开发步骤

  1. 创建描述文件。首先找到UI_NetworkImage脚本，在其目录下创建文件夹ComponentDescriptors。

  2. 在创建的文件夹下新建脚本NetworkImageComponentDescriptor.cs(类名可以修改)。

  3. 编写脚本。

    • 默认脚本。

      using System.Reflection;
using UnityEngine;

public class NetworkImageComponentDescriptor : MonoBehaviour
{
    //Start is called before the first frame update
    void Start()
    {

    }

    //Update is called once per frame
    void Update()
    {

    }
}

    • 填加特性[BuiltInDescriptor]，继承ComponentDescriptorBase类，并且重写GetProperties方法。

      using IoT3D.RunTimeEditor;

/// <summary>
/// UI_NetworkImage 描述文件
/// </summary>
[BuiltInDescriptor]
public class NetworkImageComponentDescriptor : ComponentDescriptorBase<UI_NetworkImage>
{
    public override PropertyDescriptor[] GetProperties(ComponentEditor editor, object converter)
    {
        throw new System.NotImplementedException();
    }
}

    • 编写获取UI_NetworkImage的公开属性URL，并且设置回调方法等。同时UI_NetworkImage也可以增加一个公开方法用于刷新数据。

      提示

      这里编写了两种回调，采用的是endEditCallback回调，也就是输入框输入完成后才回调

      using IoT3D.RunTimeEditor;
using IoT3D.Utils;
using System.Collections.Generic;
using System.Reflection;
using UnityEngine;

/// <summary>
/// UI_NetworkImage 描述文件
/// </summary>
[BuiltInDescriptor]
public class NetworkImageComponentDescriptor : ComponentDescriptorBase<UI_NetworkImage>
{
    public override PropertyDescriptor[] GetProperties(ComponentEditor editor, object converter)
    {
        this.editor = editor;
        //设置值更改回调
        PropertyEditorCallback valueChanged;
        valueChanged = OnValueChanged;

        //设置值结束回调
        PropertyEditorCallback valueEnd;
        valueEnd = OnValueEnd;

        //获取选中的第一个控件
        dev_Image = editor.Components[0] as UI_NetworkImage;
        List<PropertyDescriptor> descriptors = new List<PropertyDescriptor>();
        //获取属性
        MemberInfo urlInfo = Strong.PropertyInfo((UI_NetworkImage x) => x.Url, "Url");
        //设置显示名称、回调
        descriptors.Add(new PropertyDescriptor("链接", editor.Components, urlInfo, urlInfo, valueChanged, valueEnd));
        return descriptors.ToArray();
    }

    /// <summary>
    /// 值更改
    /// </summary>
    public virtual void OnValueChanged()
    {
        Debug.LogError("OnValueChanged");
    }

    /// <summary>
    /// 值结束
    /// </summary>
    public virtual void OnValueEnd()
    {
        dev_Image.UpdateImg();
    }
}



-   `UI_NetworkImage.cs`类中增加`UpdateImg`方法用于描述文件接收到值更改后调用。

 ```csharp
 /// <summary>
 /// 描述文件调用
 /// </summary>
 public void UpdateImg()
 {
     Debug.Log("UpdateImg");
     StartCoroutine(LoadImage());
 }
 ```

  4. 平台预览

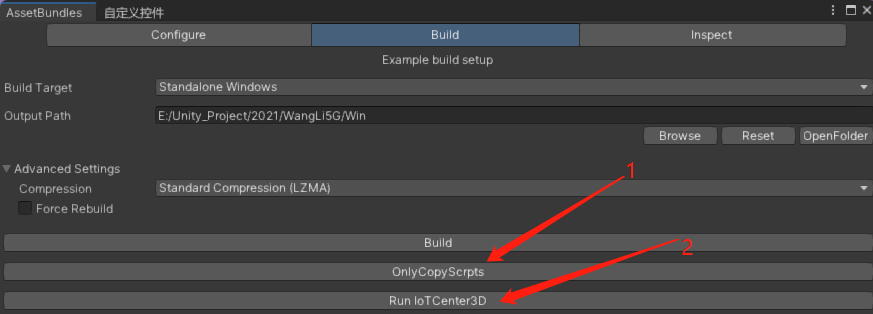

    由于只是修改了代码，可以直接点击OnlyCopyScrpts按钮将代码拷贝到平台，然后点击RunIoTCenter3D启动平台。

    此时修改网址后，图片实时修改成功。

上次更新: 2024/10/11 14:01:13
