# 基础功能使用指南

设备管理支持对产品信息和设备信息的管理。

# 视频教程

# 产品管理

支持用户对产品及产品信息的管理，包括新增、导入、修改、删除及查询。

# 功能清单

序号	功能清单	功能描述
1	支持导入产品	支持通过Excel导入产品及产品模板信息。
2	支持删除产品模板	支持选择删除产品模板。
3	支持设备信息管理	支持新增产品模板中的设备信息。支持编辑产品模板中的设备信息。
4	支持遥测信息管理	支持新增遥测量。支持编辑遥测量。支持删除遥测量。
5	支持遥信信息管理	支持新增遥信量。支持编辑遥信量。支持删除遥信量。
6	支持设置信息管理	支持新增设置。支持编辑设置。支持删除设置。
7	支持查询功能	支持通过产品模板、测点和设置项名称的关键字进行查询。

# 功能详解

# 产品模板管理

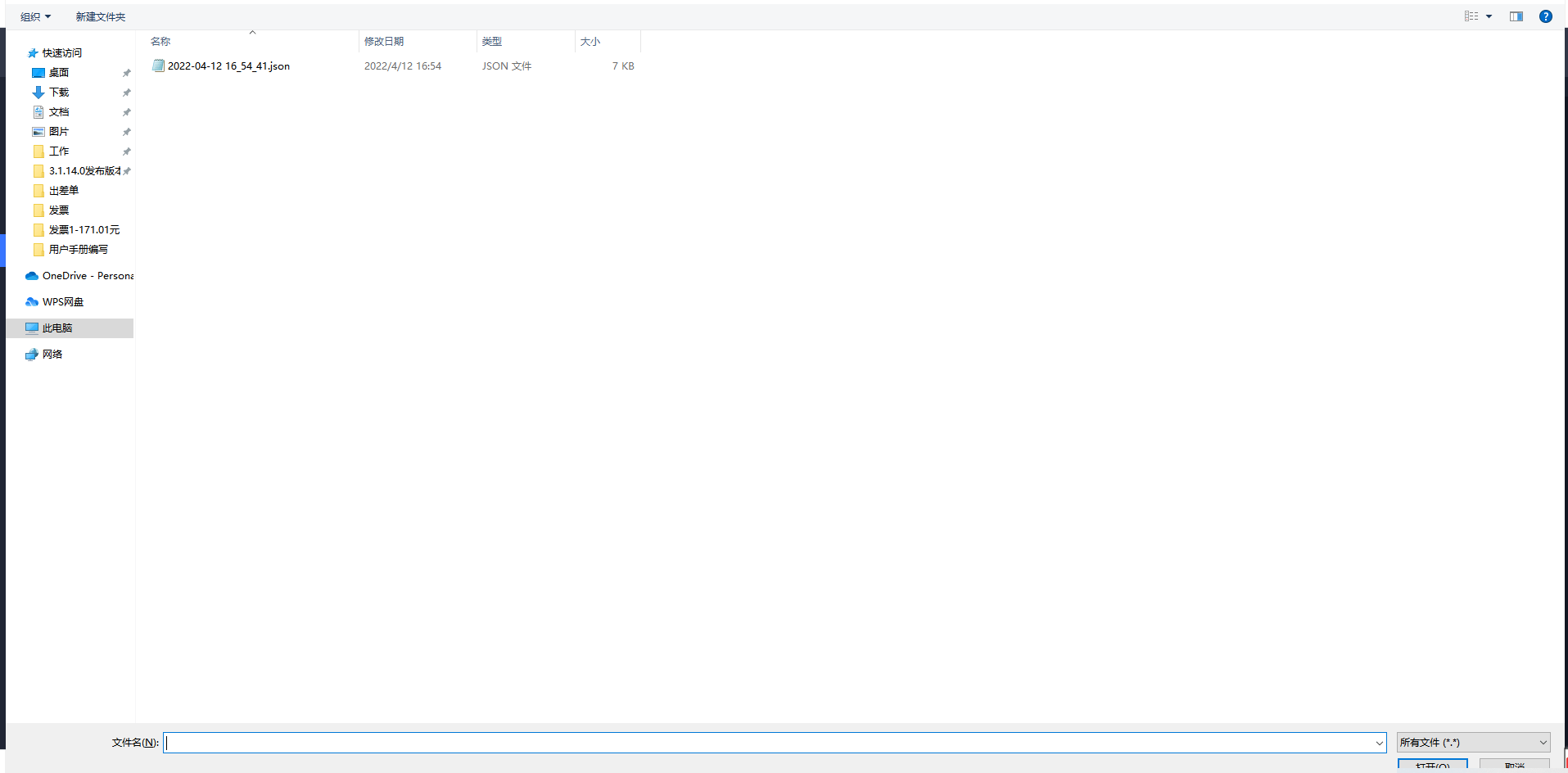

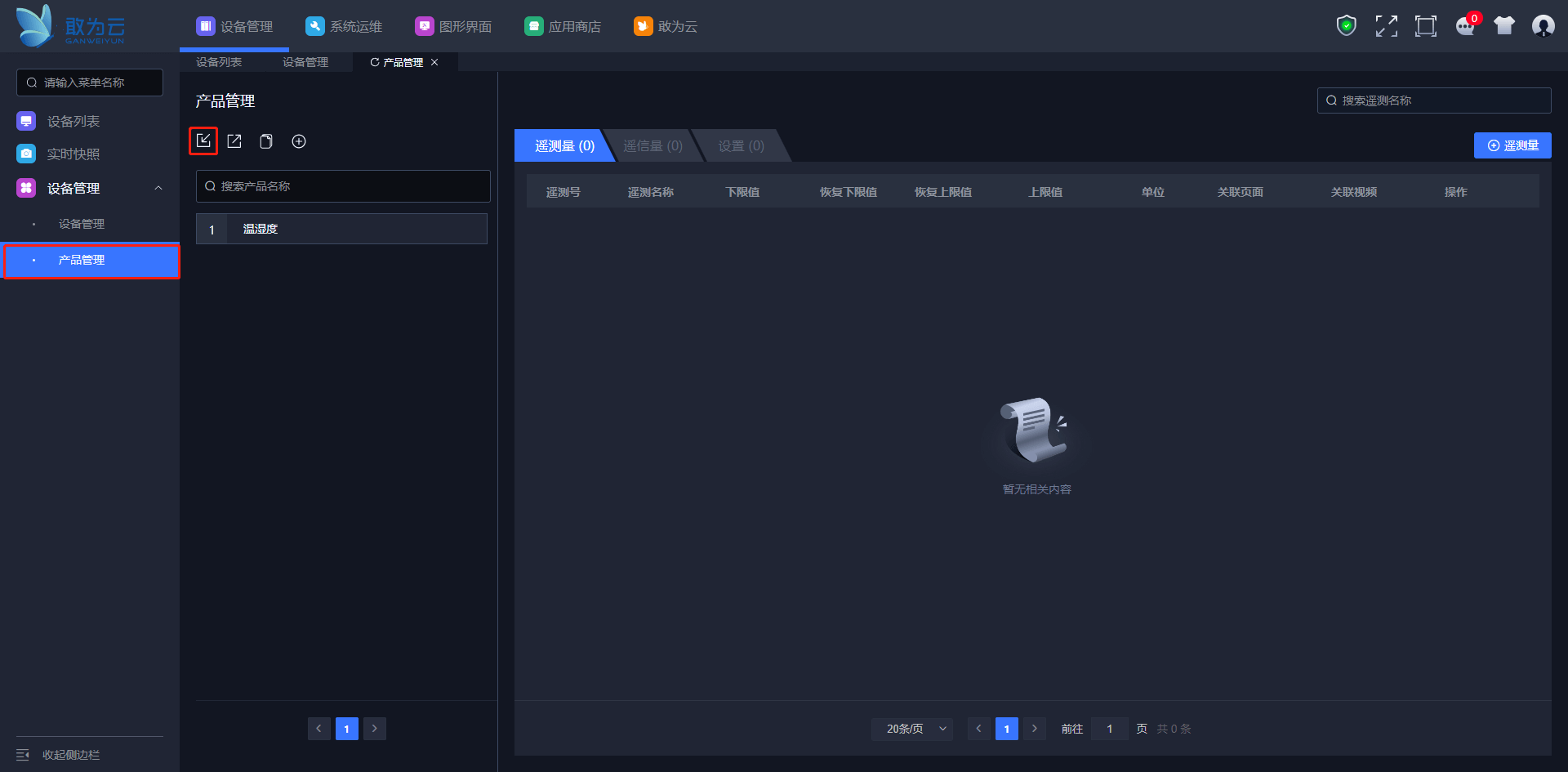

# 导入产品模板

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
点击导入。
选择文件点击打开。

# 删除产品模板

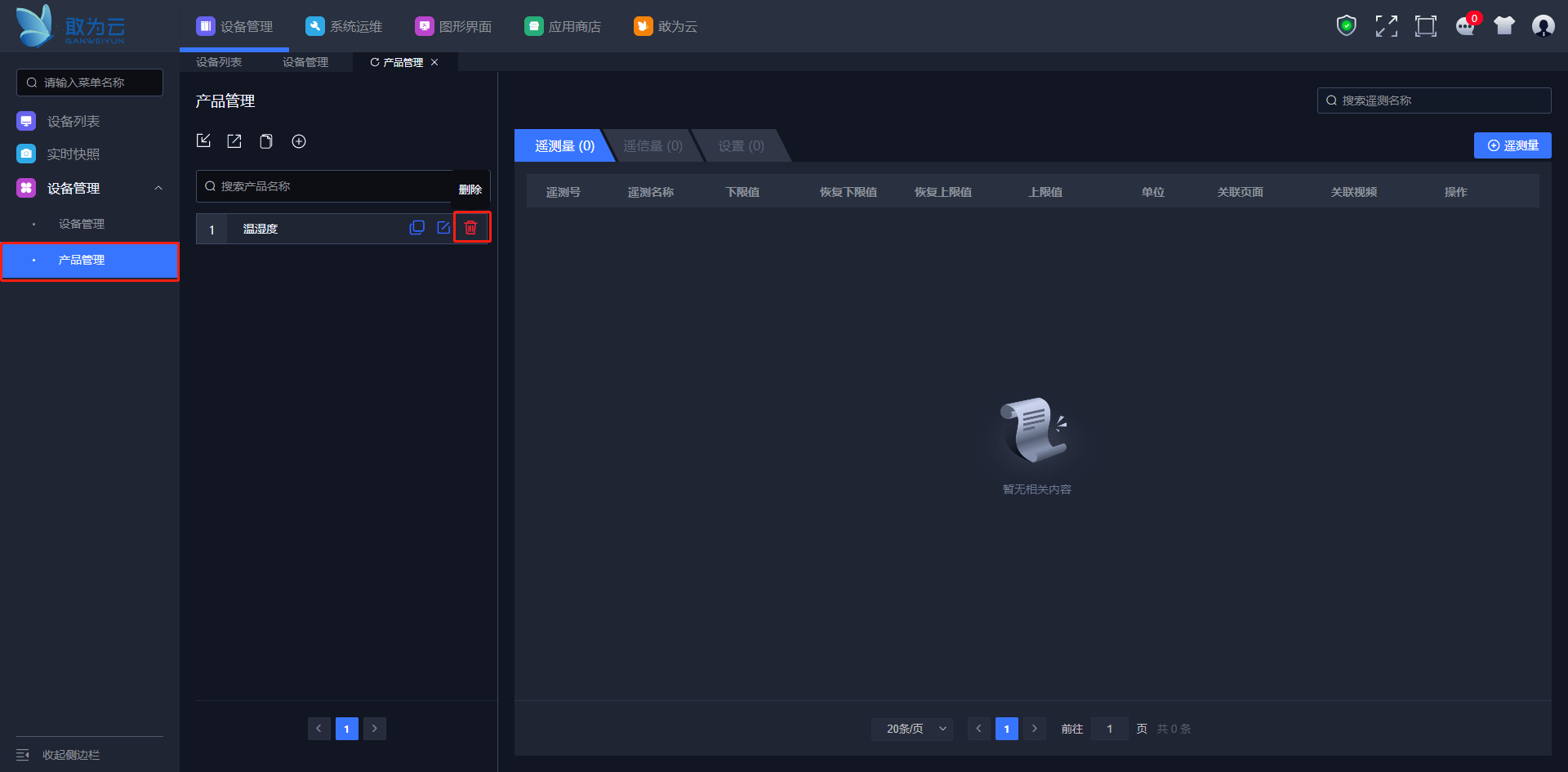

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
选择任一产品。
点击产品名称右侧按钮。
点击删除。
在弹窗中点击确认。

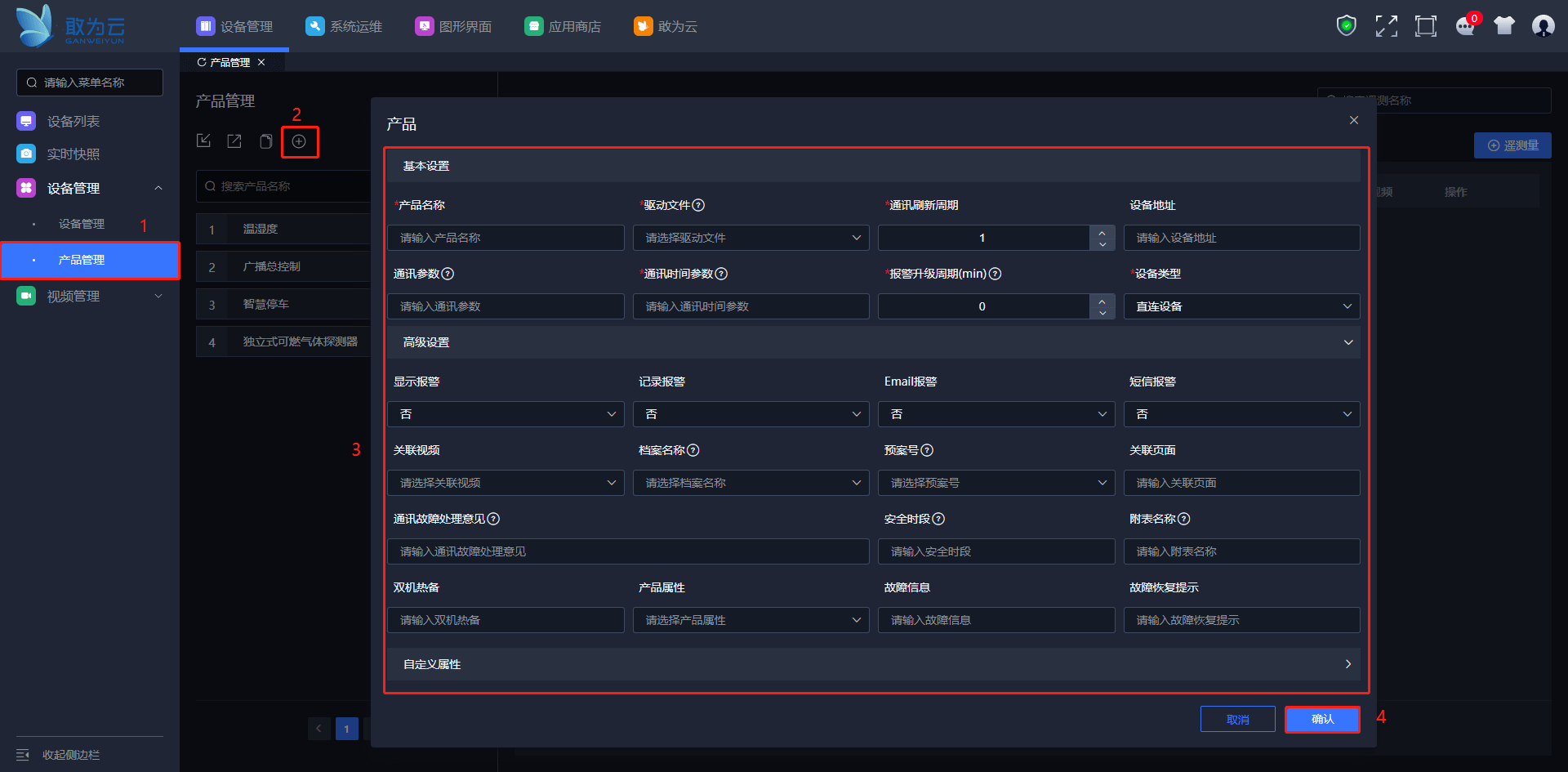

# 新增产品模板

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
点击新增按钮。
输入设备信息。
点击确认。

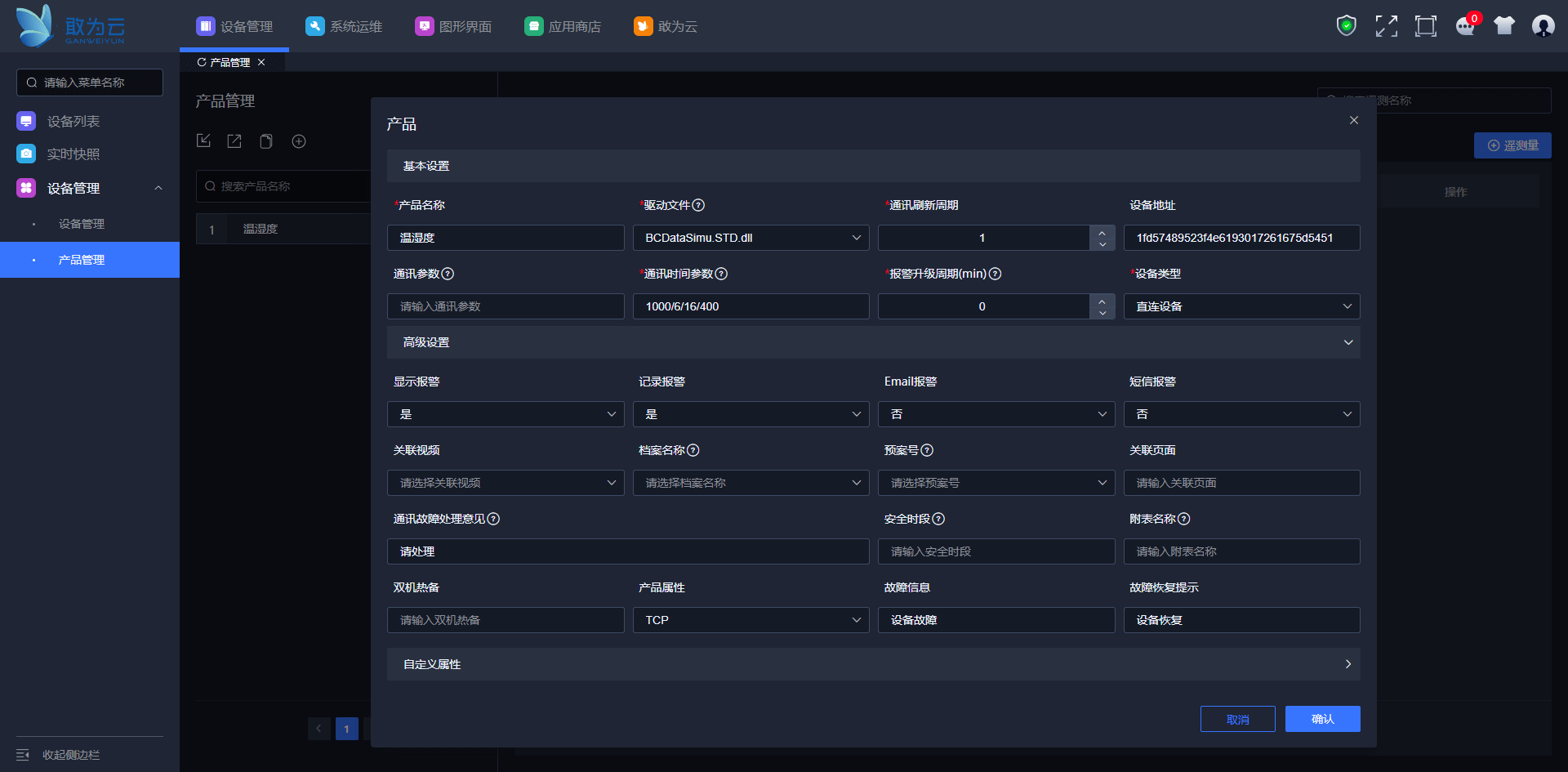

产品参数详解

产品名称

可自定义当前产品的名称。
产品属性

需要根据不同协议的产品，填写不同的属性信息。若不涉及，可默认为空。

如：使用Modbus协议的产品，此处需填写：TCP
关联视频

与视频巡更中的视频通道结合使用。若不涉及，可默认为空。
资产名称

此处选择的是资产管理-资产清单中的资产名称。若不涉及，可默认为空。
预案号

IoTCenter暂不涉及预案。可默认为空。
关联页面

一般无需设置，保持为空。
显示报警

若选择“是”，触发报警时，实时快照中会显示报警的信息，处于非实时快照页面时，页面右上角也会出现报警弹窗提示；

若选择“否”，则与上述反之。
记录报警

若选择“是”，触发报警时，事件查询-设备事件中有记录；

若选择“否”，则与上述反之。
双机热备

若组网中包含主备，需要在备机的此字段填写“TRUE”。若不涉及，可默认为空。

注：主备机共用数据库的组网无需配置此项。
短信报警

若选择“是”，触发报警时，会触发报警短信给报警排班中当日值班的人员；

若选择“否”，则与上述相反。

注：若当日无值班人员，则会发报警短信给级别为0的人员。
Email报警

若选择“是”，触发报警时，会触发报警邮件给报警排班中当日值班的人员；

若选择“否”，则与上述相反。

注：若当日无值班人员，则会发报警邮件给级别为0的人员。
通讯刷新周期

系统与属于该产品的设备通讯的周期。

如：设置成“1”，即每个通讯周期都与属于该产品的设备通讯一次。
通讯端口

与属于该产品的设备通讯的IP及端口。

如：使用Modbus协议的产品，此处可填写：TC/192.168.0.2:6001
通讯故障处理意见

发生故障时提示的处理文字。若不涉及，可默认为空。

如：填写：请查看

离线时，系统会提示：设备xxx，请查看。（可在实时快照中查看到）
故障信息

发生故障时提示的文字信息。

如：填写：通讯故障

离线时，系统会提示：通讯故障。
故障恢复提示

故障恢复时提示的处理文字。

如：填写：通讯恢复正常

恢复通讯后，系统会提示：通讯恢复正常。
报警声音文件

发生报警时，使用的报警声音文件。
驱动文件

通讯需要加载的通讯文件。

如：使用Modbus协议，此处可选择：GWJBUSV2.STD.dll
设备地址

填写设备内置的设备地址。

如：使用Modbus协议的设备，此处可填写：1
通讯参数

包含了一些通讯端口的一些参数配置，根据实际的通讯类型不同有不同的参数配置。若不涉及，可默认为空。
附表名称

由于部分设备有更多的详细信息需要填写再附表中，此处填写附表名称。若不涉及，可默认为空。
安全时段

通讯设备故障时，在安全时段内不会报警。若不涉及，可默认为空。

如：9:30:00-11:00:00+16:30:00-18:00:00，即在安全时间段内设备故障或越限，都不会产生报警信息。
通讯时间参数

与设备通讯的连接，读写超时设置。

如：填写1000/4/5/5000，其中第一和第二个参数构成“起始等待时间”（发送通讯请求后，多长时间没有回应算作一次通讯失败），第四个参数是“访问间隔”（上一次失败后，多长时间后进行下一次通讯），以上三个参数，就可靠习惯来说，越大越好，对实时性来说，越小越好。第三个参数为“允许通讯连续失败的次数”。时间参数单位为：毫秒。
报警升级周期

与报警排班中的报警通知级别配合使用。单位：分钟。

如：填写：1。即报警及故障后，会先通知级别为0的人员，在1分钟后通知级别为1的人员。

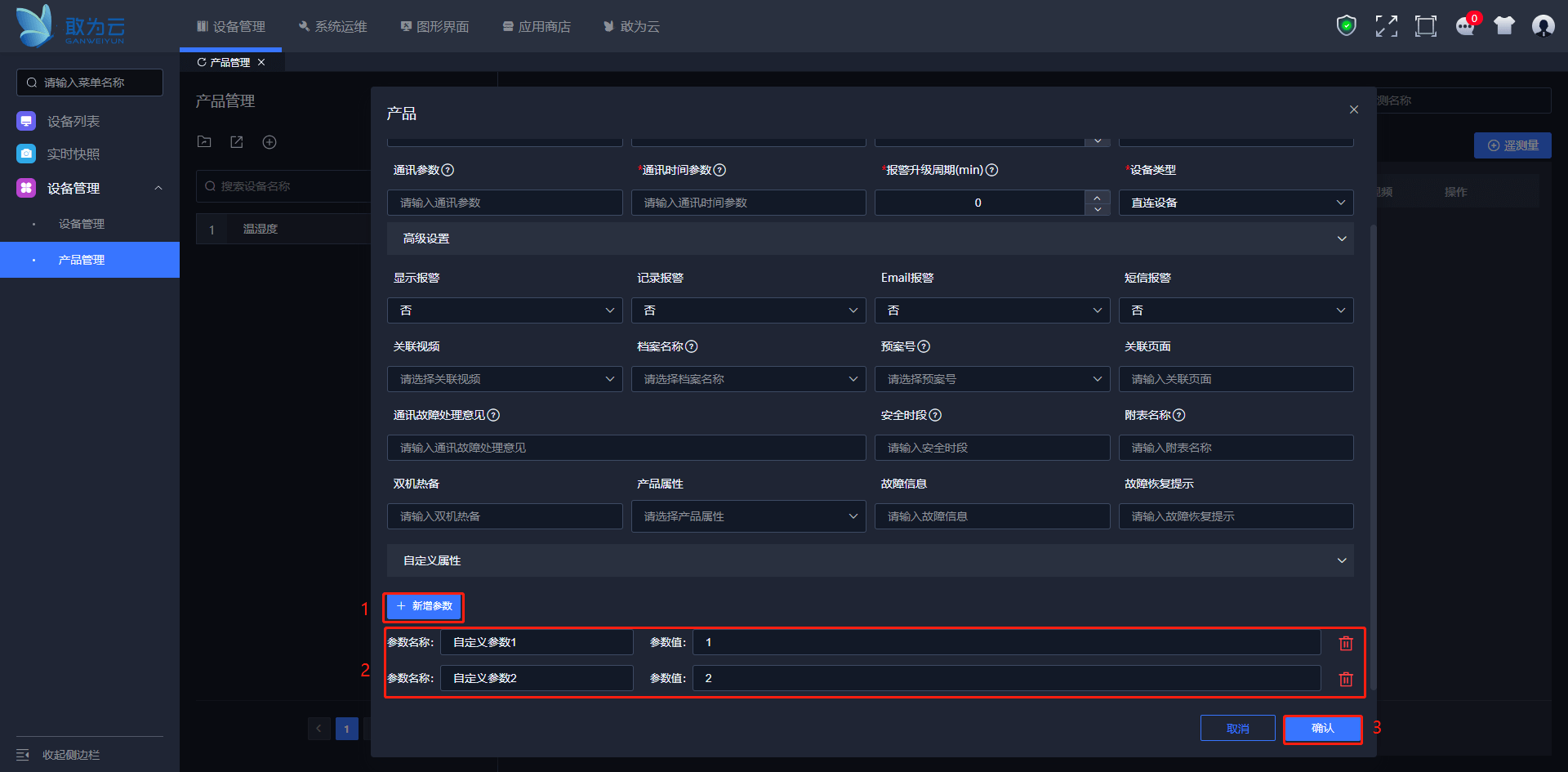

# 新增自定义参数

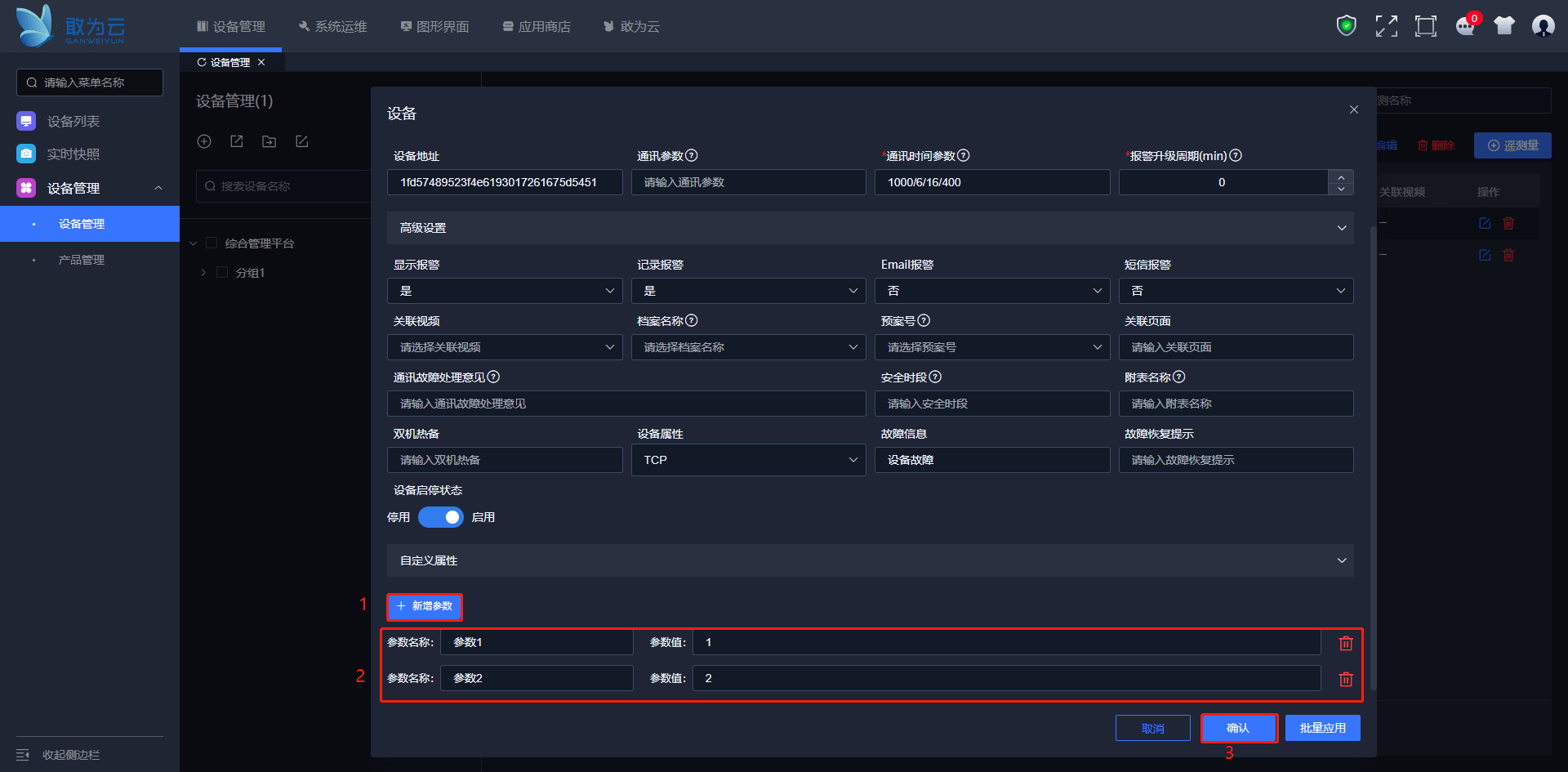

操作步骤：

点击自定义参数。
点击新增参数。输入参数名称与参数值。

# 编辑产品模板

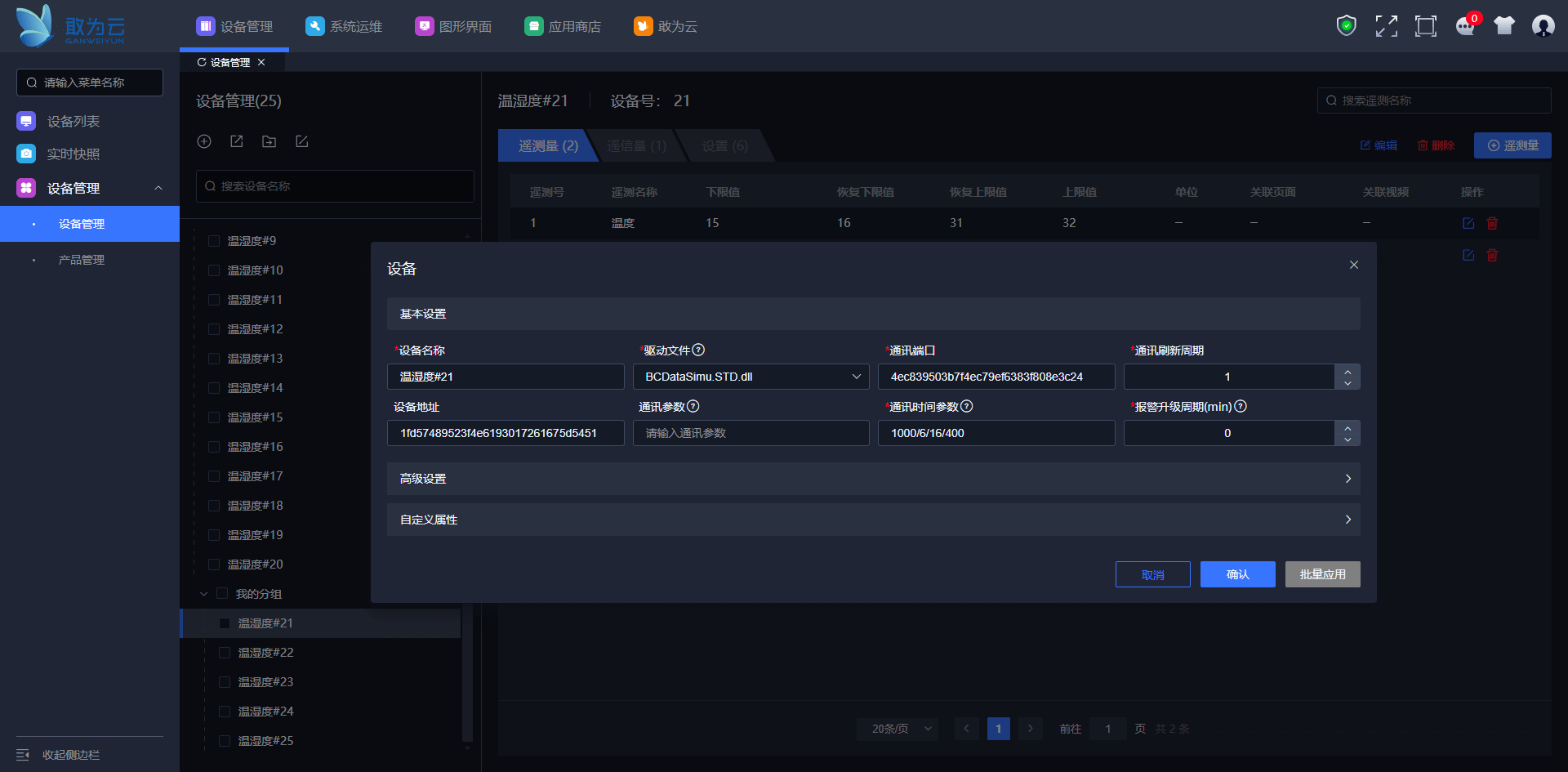

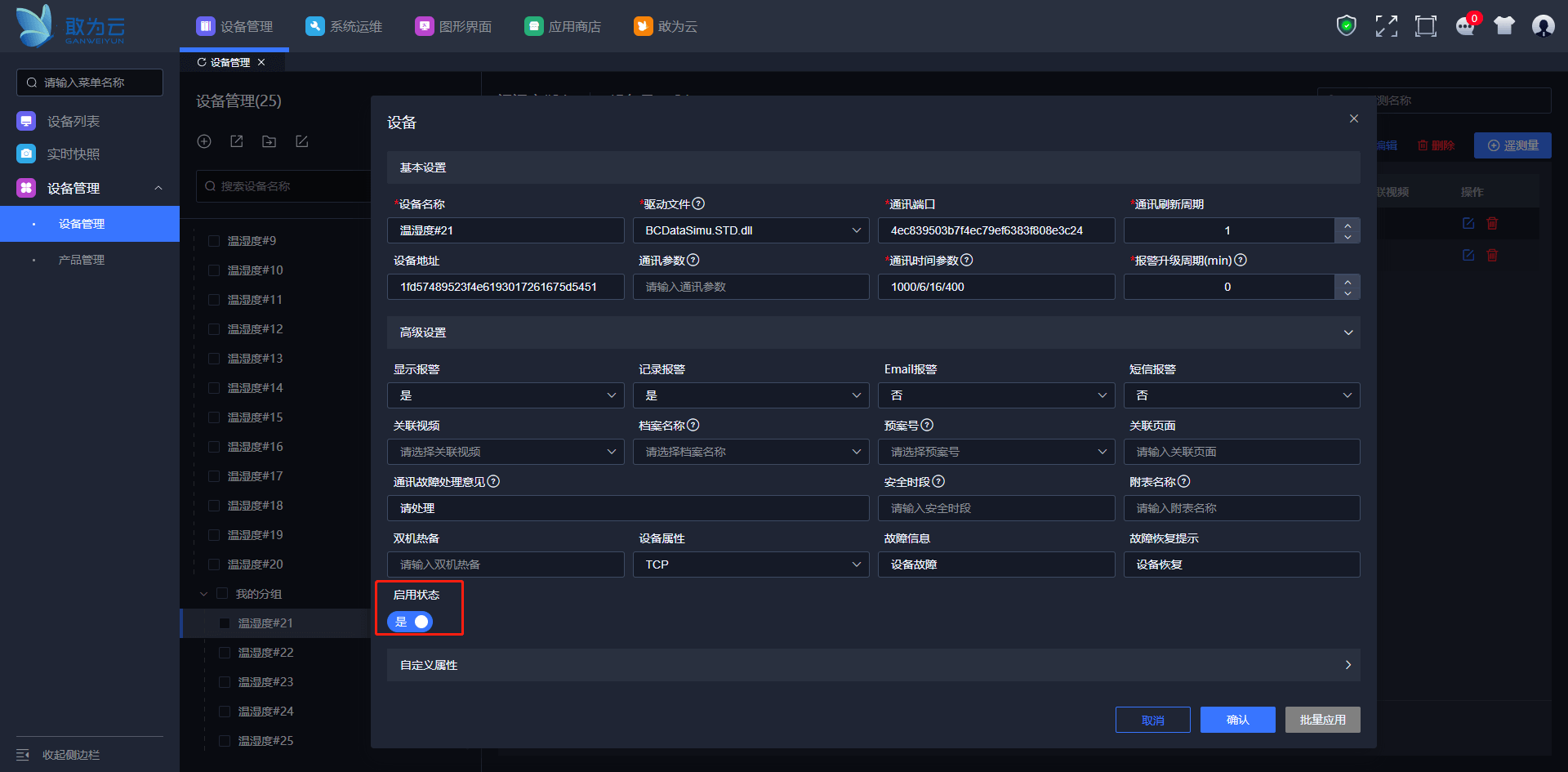

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
选择需要编辑的产品。
选择任一设备后。
点击修改设备信息。
点击确认。

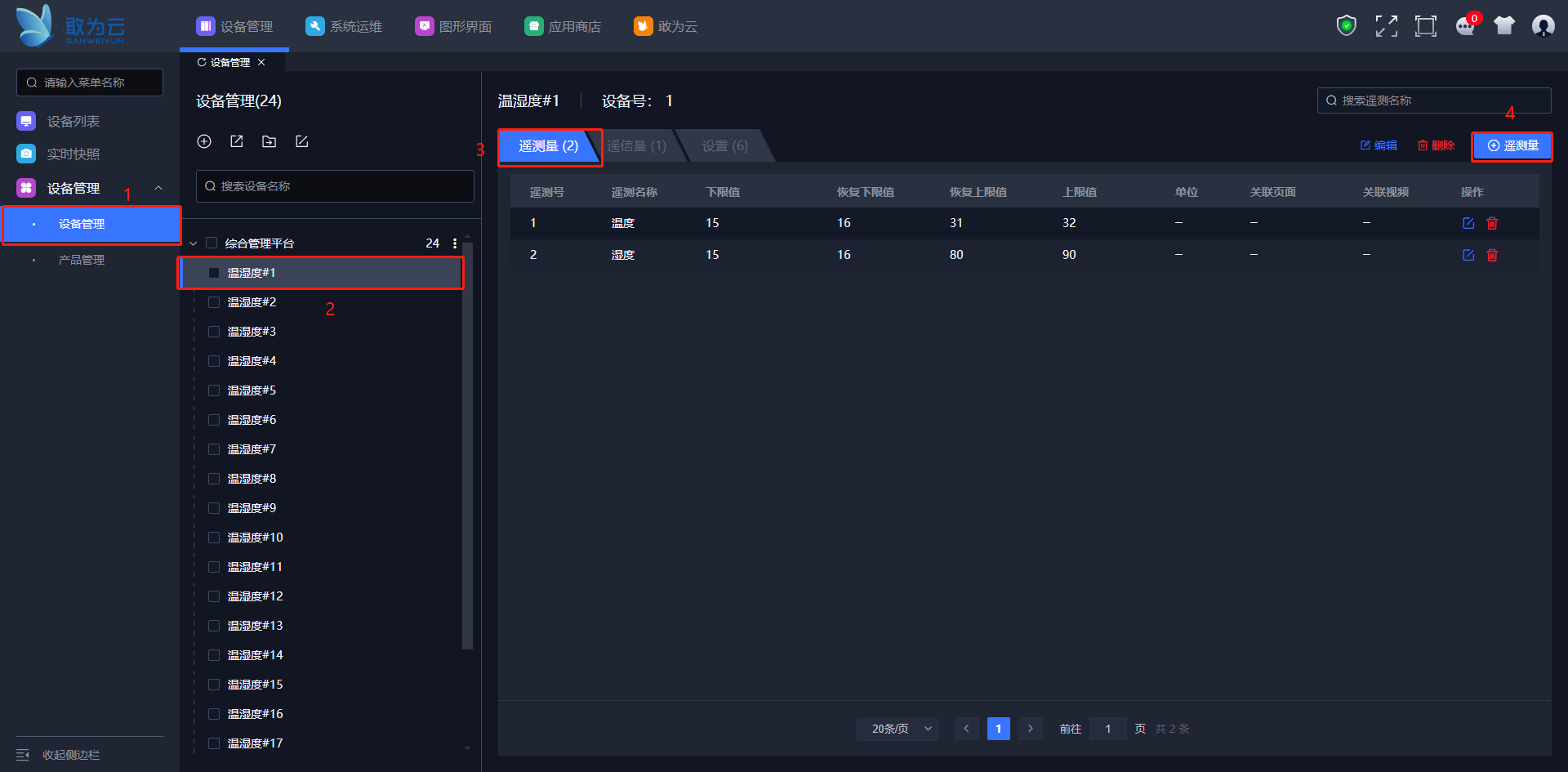

# 遥测量管理

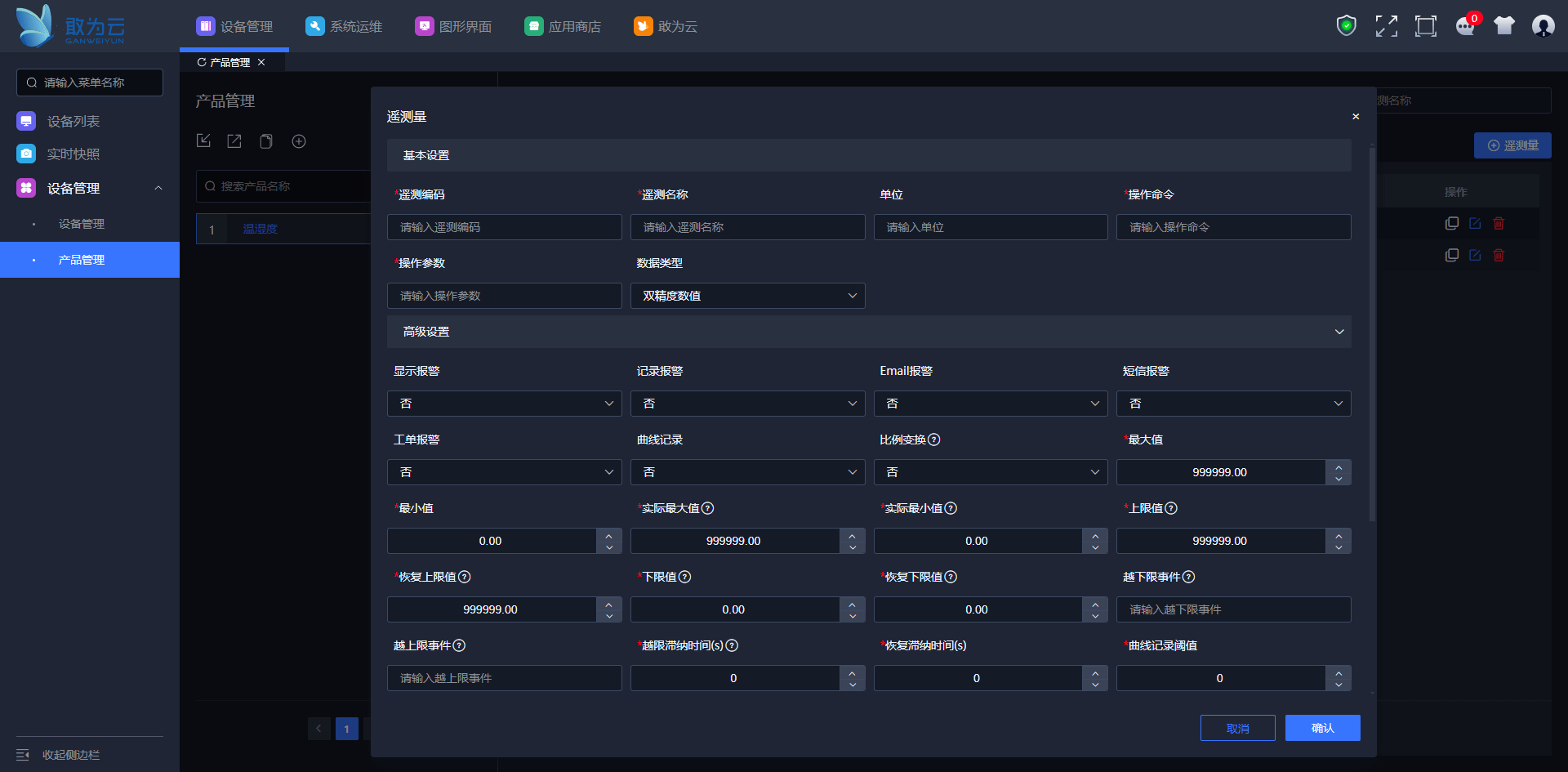

# 新增遥测量

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
在设备列表选择一个设备。
选择遥测量。
点击添加按钮。
输入参数后点击确认。

遥测参数详解

遥测名称

可自定义当前遥测的名称。
遥测编码

可自定义当前遥测编码，遥测编码在当前产品中具有唯一性。
关联页面

参考产品信息中的字段使用方法。
关联视频

参考产品信息中的字段使用方法。
资产名称

参考产品信息中的字段使用方法。
预案号

参考产品信息中的字段使用方法。
曲线记录

选择“是”，则系统运行过程中会记录该测点的值，并将其在历史曲线中用曲线连接。

选择“否”，则系统不会记录测点值。
下限值

该测点的下限值，当测点值低于该值时，测点处于报警状态。
恢复下限值

该测点恢复的下限值。
恢复上限值

该测点恢复的上限值。

上限值

该测点的上限值，当测点值高于该值时，测点处于报警状态。

请参考下表：

测点起始状态	测点当前值	恢复下限值	恢复上限值	上限值	状态
正常	(-∞,0)	5	95	100	报警
正常	[0,100]	5	95	100	正常
正常	(100,+∞)	5	95	100	报警
报警	(-∞,5]	5	95	100	报警
报警	(5,95)	5	95	100	正常
报警	[95,+∞)	5	95	100	报警

注：[]表示取边界值，()表示不取边界值。

单位

测点值的单位。若不涉及，可默认为空。

注意

遥测值加单位后自动四舍五入保留1位小数，不带单位则不会对数据进行位数限制。
单位前带“[3]” 表示当前测点属性值保留三位小数。如：[3]m3/s
单位为百分号时需要使用中文全角百分号"％"。

曲线记录阈值

如果阈值设成50，就意味着测点的变化幅度大于50的时候才记录曲线，但是如果曲线一直没有记录，超过记录周期（程序内置是300秒）也会强制记录。
越上限事件

当发生越上限事件时，系统将显示这里设定的提示文本。若不涉及，可默认为空。

如：越高限。即当测点值大于上限值时，系统会提示：越高限。
越下限事件

当发生越下限事件时，系统将显示这里设定的提示文本。若不涉及，可默认为空。

如：越低限。即当测点值小于下限值时，系统会提示：越低限。
显示报警

参考产品信息中的字段使用方法。
记录报警

参考产品信息中的字段使用方法。

报警级别

当测点报警时，越高的报警级别就越被系统优先响应。高的报警级别会触发更多的报警方式。

级别	报警方式
0	测点被屏蔽。无论该测点是否有报警都会被忽略，不会产生报警信息；
1	当有报警或恢复时，报警窗口/实时系统快照会产生提示信息；
2及2以上	测点报警时，可触发短信或邮件报警等；
3及3以上	测点恢复正常后，可触发短信或邮件报警；

短信报警

参考产品信息中的字段使用方法。
Email报警

参考产品信息中的字段使用方法。
工单报警

若选择“是”，当设备或测点报警时，在全部工单模块会生成工单；

若选择“否”，则与上述相反。

比例变换

若选择“是”，结合实际最大值，实际最小值，最小值和最大值四个参数使用。如：

实际最大值	最大值	解释
100	100	指获取的数据为1，IoTCenter显示的数据也是1，变换比例1:1
100	10000	指获取的数据为1，IoTCenter显示的数据也是100；变换比例1:100
10000	100	指获取的数据为1，IoTCenter显示的数据也是0.01；变换比例100:1

若选择“否”，则IoTCenter页面的测点值与实际值一致。

或参考公式：最小值+（（f-实际最小值）*（最大值-最小值））/（实际最大值-实际最小值）

实际最小值

表示测点数据的实际最小值，用于比例变换，如不需要变换，则可以填写任意数值。如：0。
实际最大值

表示测点数据的实际最大值，用于比例变换，如不需要变换，则可以填写任意数值。如：0。
最小值

表示实际数据值的最小值，用于比例变换，如不需要变换，则可以填写任意数值。如：0。
最大值

表示实际数据值的最大值，用于比例变换，如不需要变换，则可以填写任意数值。如：0。
操作命令

该测点的操作命令，该命令由动态库决定。

如：使用Modbus协议的设备，使用GWJBUSV2.STD.dll动态库，此处可填写：03,1,1。
操作参数

该测点的操作参数，由动态库决定。

如：使用Modbus协议，使用GWJBUSV2.STD.dll动态库，此处可填写：1,1,H。
越限滞纳时间

当设置了这个值后，只有当测点值持续越上限或下限超过这个时间设定时，系统才会报警，时间单位为秒。

如：该测点设置成60，即当测点触发报警时，不会立即触发报警，60秒之后，测点才会变成报警状态。
恢复滞纳时间

当设置了这个值后，只有当测点值保持不越上限或下限超过这个时间设定时，系统才会认为该测点恢复正常，时间单位为秒。

如：该测点设置成60，即当测点恢复正常且保持60秒后，测点才会变成正常状态。
重复报警时间

当测点处于报警状态多长时间后再次发送报警信息，时间单位为分钟。

如：填写2，即当测点出现报警后2分钟，若还是报警状态，会再一次发出报警信息。
报警升级周期

当测点处于报警状态多长时间后，向高级别人员发送报警信息，时间单位为分钟。

如：填写1，即当测点报警后1分钟，若还是报警状态，会向当前值班人员的上一级别发送报警信息。如当前是级别为0的人员在值班，1分钟后会给级别为1的人员发送报警信息。可与重复报警时间配合使用。
报警屏蔽

填写某个测点，当该指定测点报警时，当前测点的报警将会被忽略。填写格式：设备号,测点号+设备号,测点号。

如：目前设备号为100，测点号为1，则填写90,1+91,5时，当设备号为90的1号测点报警，或91号设备的5号测点报警时，100号设备的1号测点即使越上限或越下限，都不会在事件查询中记录报警和发送报警短信、邮件，但是100号设备的1号测点会显示成红色报警状态。
声音文件

参考产品信息中的“报警声音文件”字段使用方法。
安全时段

参考产品信息中的字段使用方法。
通讯故障处理意见

参考产品信息中的字段使用方法。

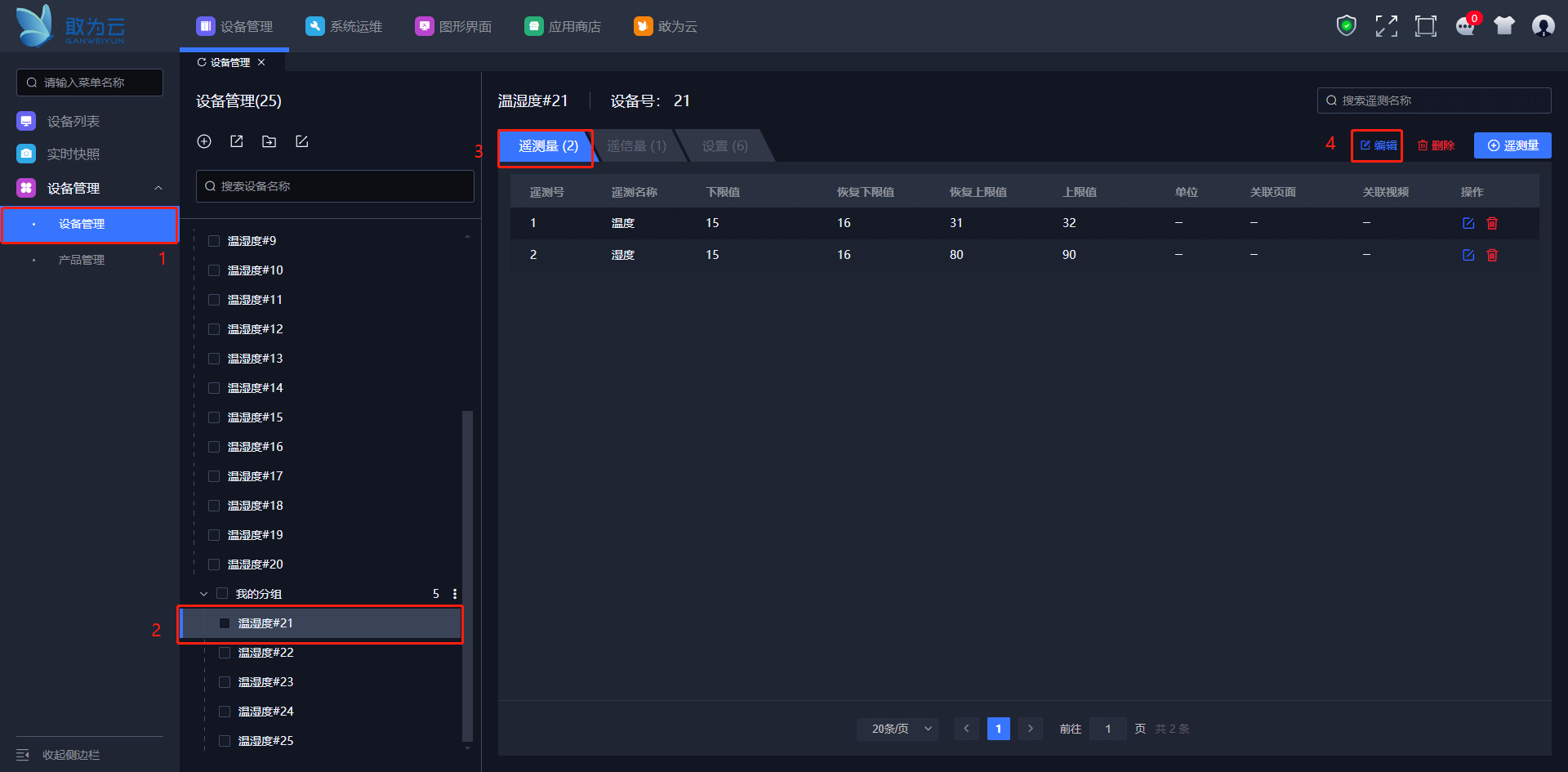

# 编辑遥测量

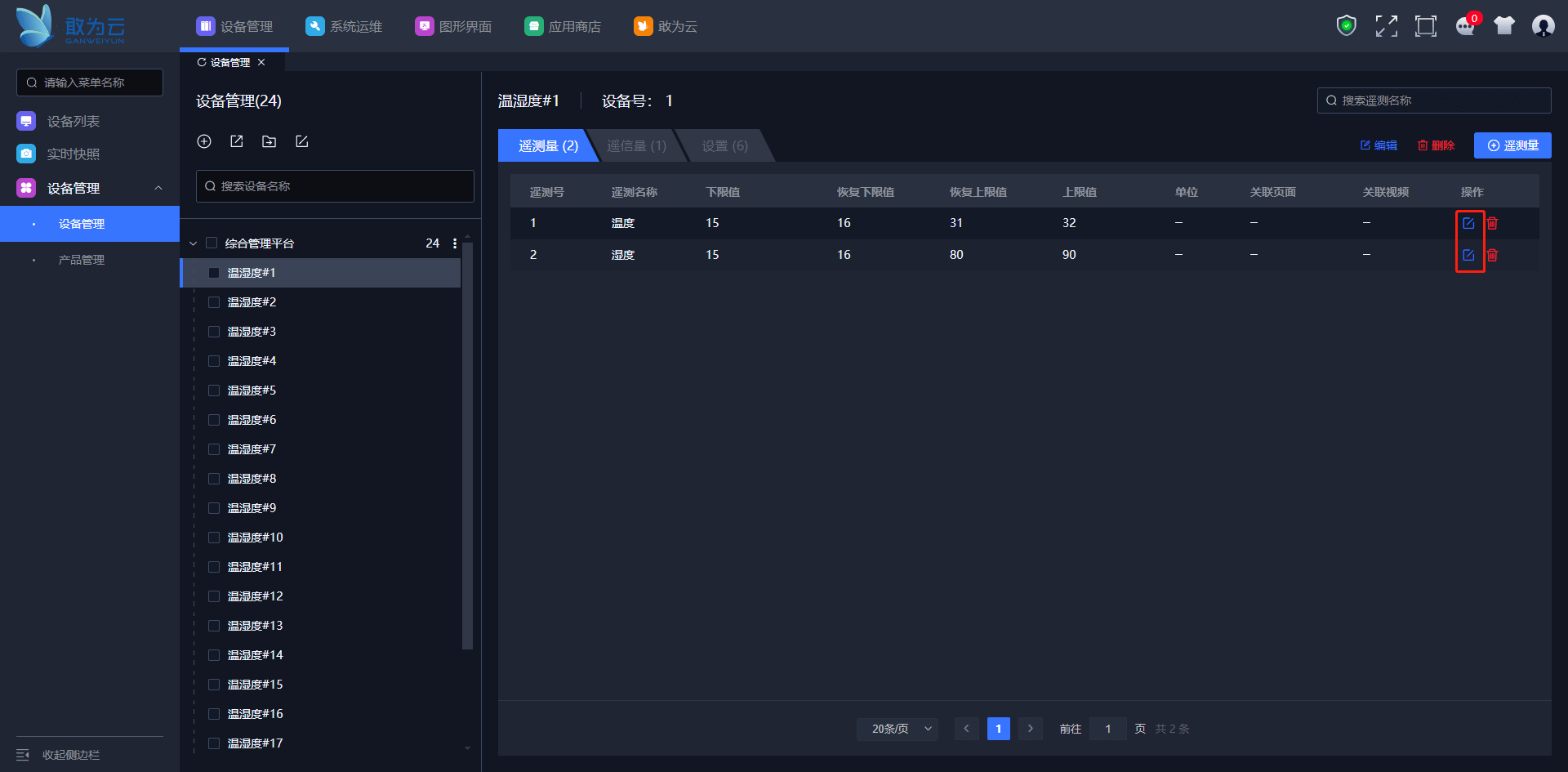

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
在设备列表选择一个设备。
选择遥测量。
点击编辑按钮。
修改参数后点击确认。

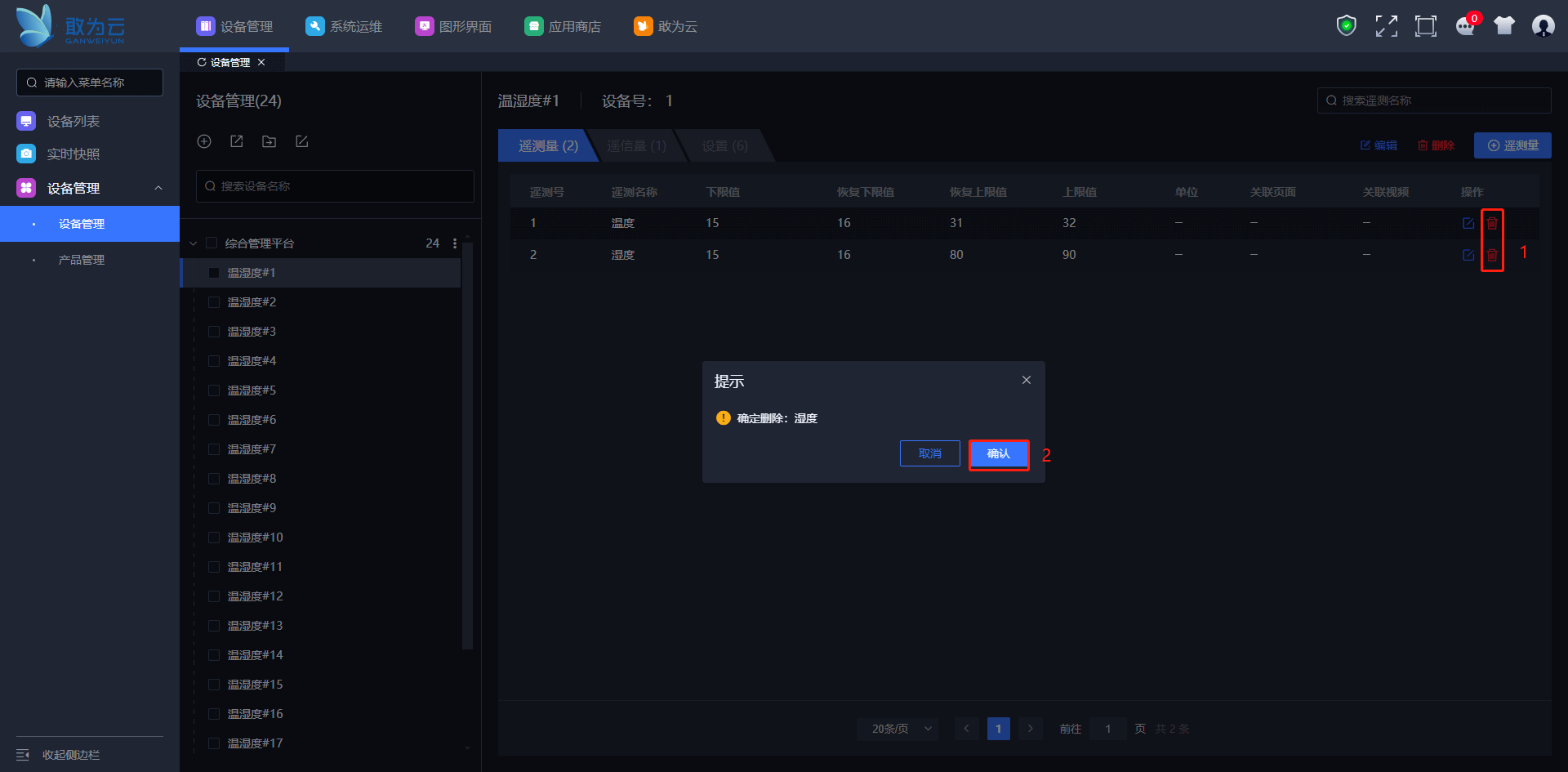

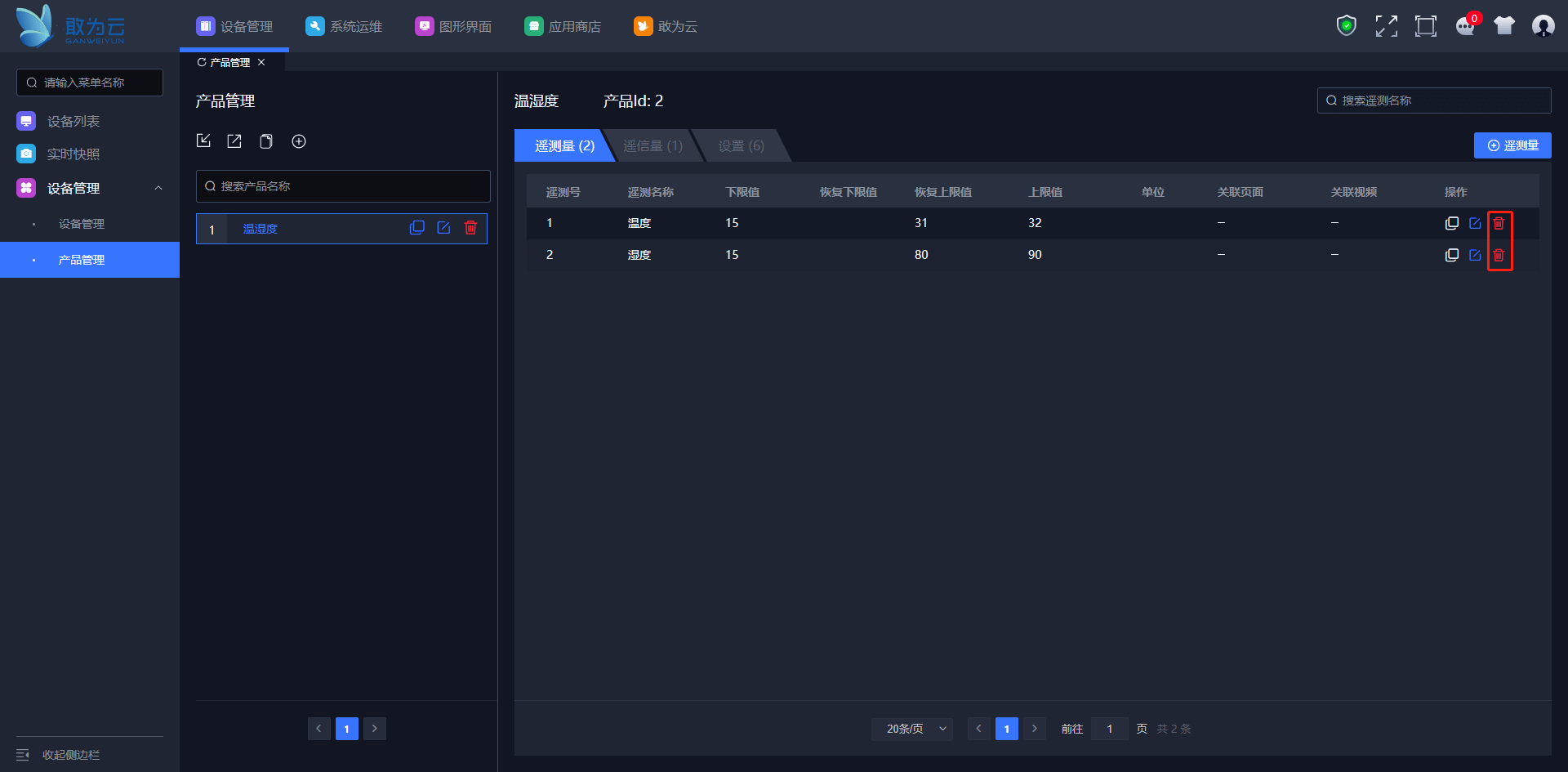

# 删除遥测量

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
在设备列表选择一个设备。
点击遥测量。
点击删除按钮。
在弹窗中点击确认。

# 遥信量管理

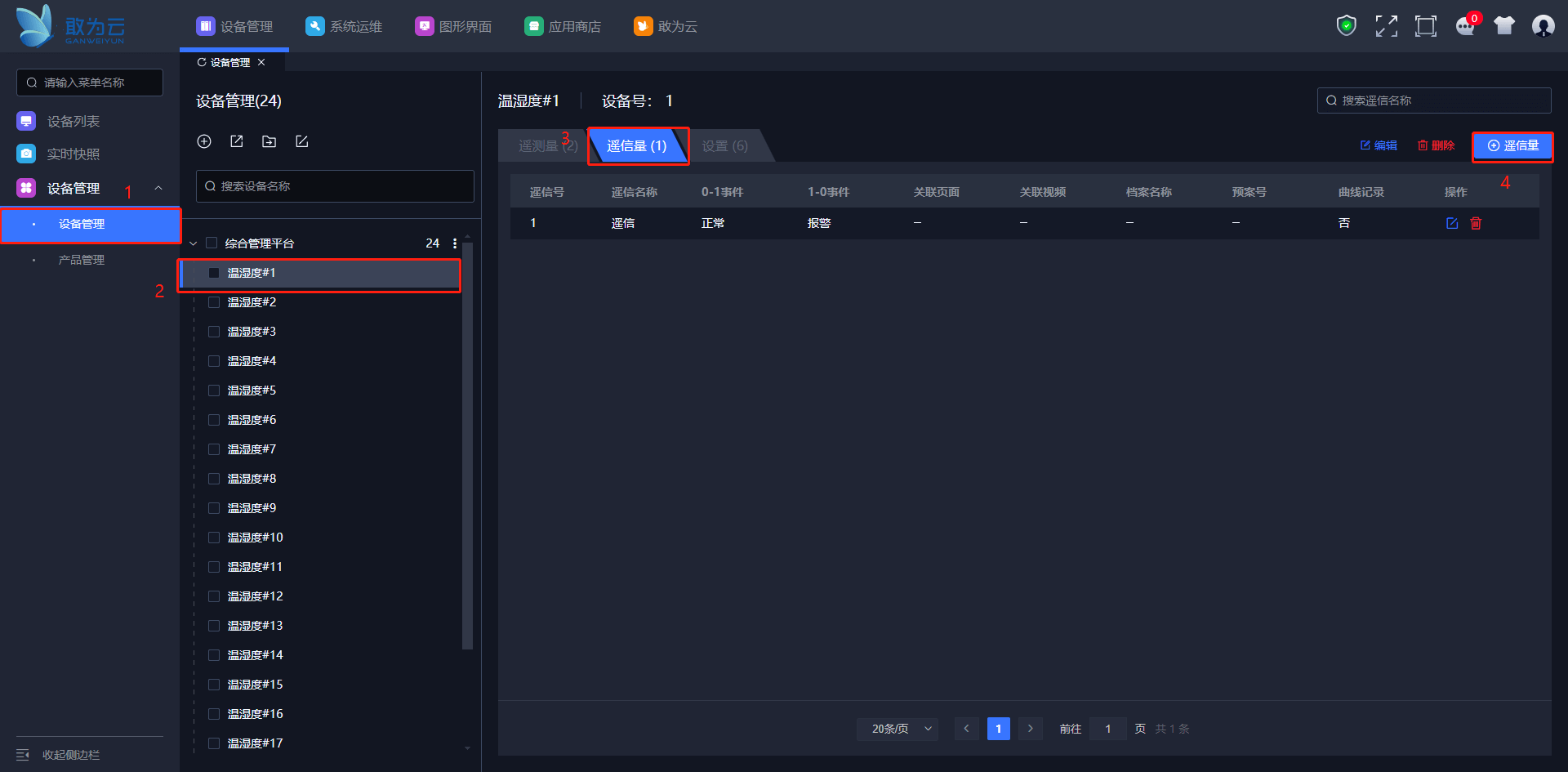

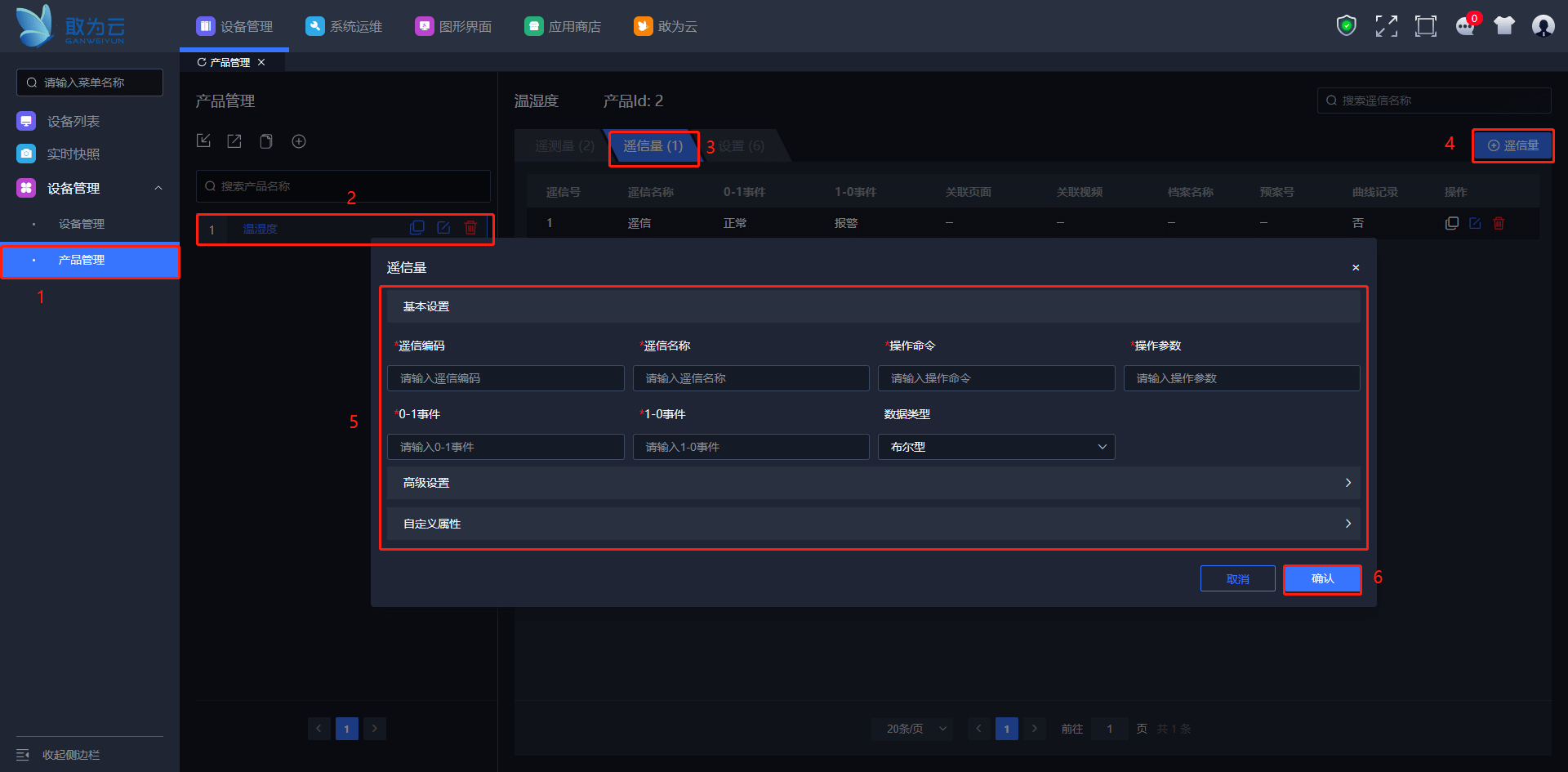

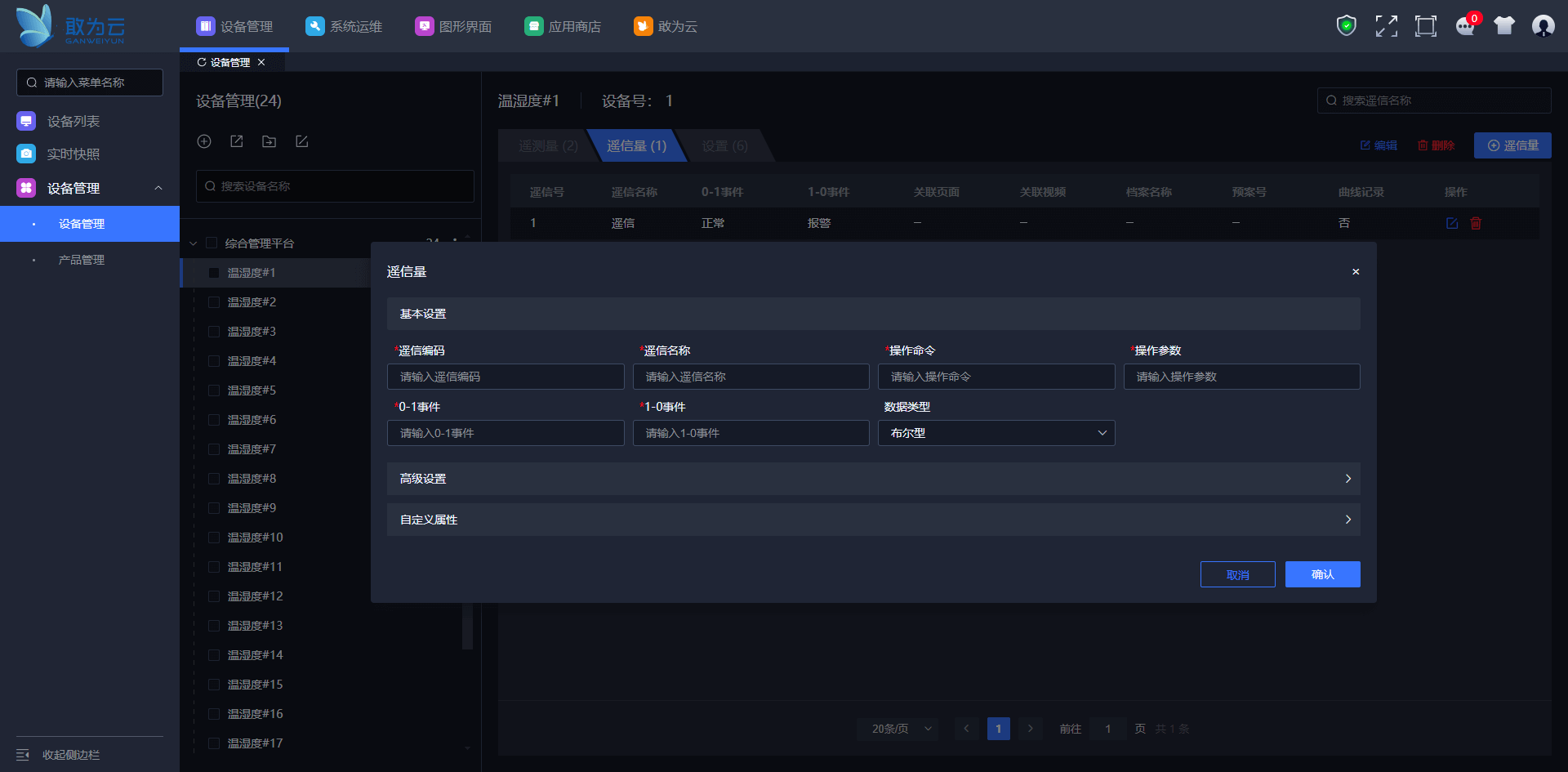

# 新增遥信量

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
选择任一产品。
选择遥信量。
点击添加按钮。
输入参数后点击确认。

遥信参数详解

遥信名称

可自定义当前遥信的名称。
遥信编码

可自定义当前遥信编码，遥信编码在当前产品中具有唯一性。
0-1事件

当出现0-1事件时，系统会提示的文字信息。如：正常。
1-0事件

当出现1-0事件时，系统会提示的文字信息。如：报警。
关联页面

参考产品信息中的字段使用方法。
关联视频

参考产品信息中的字段使用方法。
资产名称

参考产品信息中的字段使用方法。
预案号

参考产品信息中的字段使用方法。
曲线记录

参考遥测信息中的字段使用方法。
显示报警

参考产品信息中的字段使用方法。
记录报警

参考产品信息中的字段使用方法。
短信报警

参考产品信息中的字段使用方法。
Email报警

参考产品信息中的字段使用方法。
工单报警

参考遥测信息中的字段使用方法。
是否取反

对状态进行取反。即把报警状态当作正常状态，把正常状态当报警状态。
处理意见0-1

当测点状态由0-1转换时显示的文本。
处理意见1-0

当测点状态由1-0转换时显示的文本。

0-1级别

测点状态由0转换为1时的事件级别。

越高的报警级别就越被系统优先响应。高的报警级别会触发更多的报警方式。（也适用于1-0级别）

级别	报警方式
0	该测点被屏蔽，无论是否报警都会被忽略，不产生报警信息
1	当有报警或恢复正常时报警窗口会产生信息提示
2或2以上	触发短信或邮件报警

1-0级别

测点状态由1转换为0时的事件级别。

注：0-1级别和1-0级别中，级别较高的为告警，较低的为正常。
操作命令

参考遥测信息中的字段使用方法。
操作参数

参考遥测信息中的字段使用方法。
报警滞纳时间

参考遥测信息中的字段使用方法。
恢复滞纳时间

参考遥测信息中的字段使用方法。
重复报警时间

参考遥测信息中的字段使用方法。
声音文件

参考遥测信息中的字段使用方法。
报警屏蔽

参考遥测信息中的字段使用方法。
报警升级周期

参考遥测信息中的字段使用方法。
安全时段

参考产品信息中的字段使用方法。

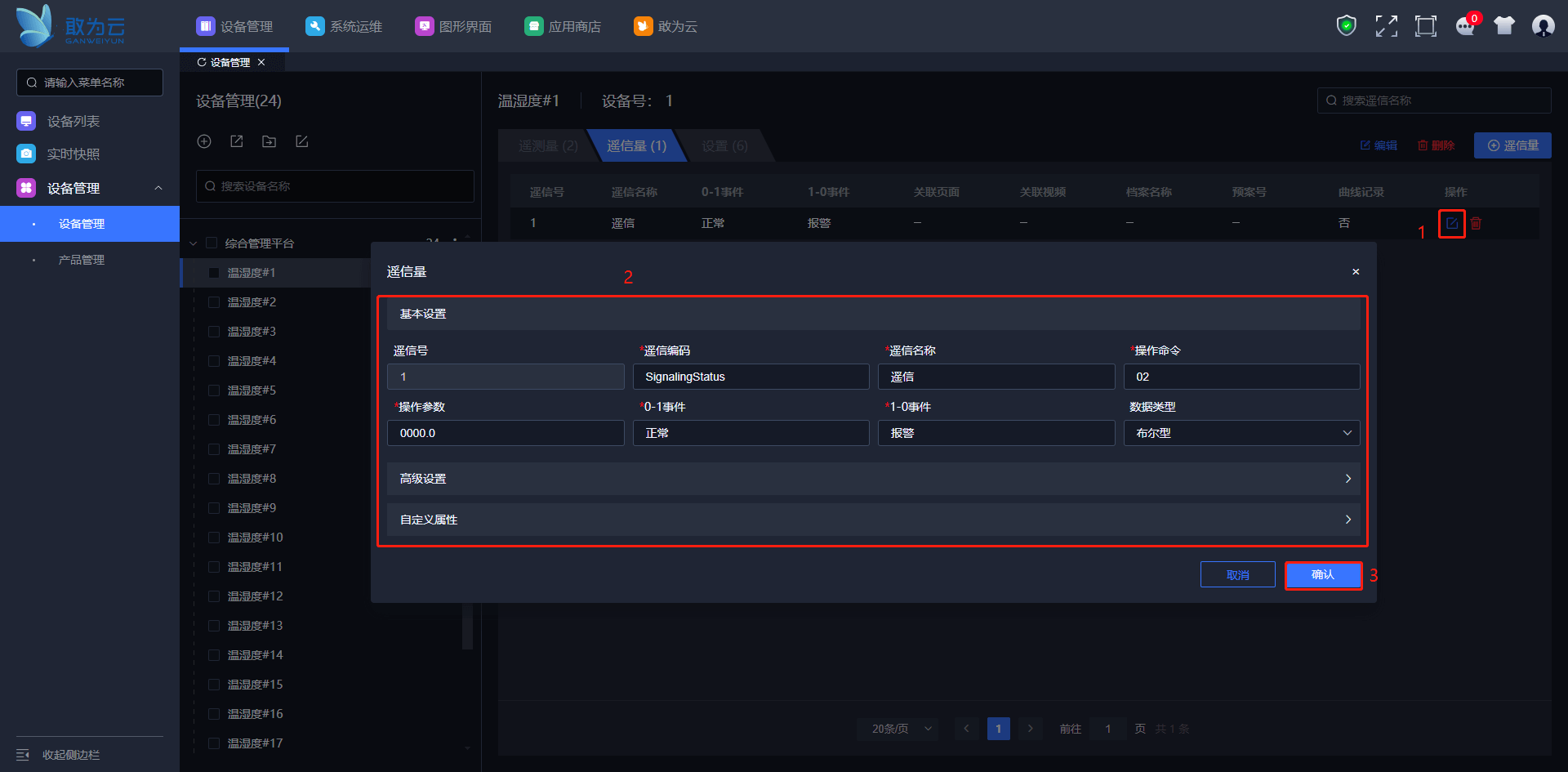

# 编辑遥信量

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
选择任一产品模板。
选择遥信量。
点击编辑按钮。
修改参数后点击确认。

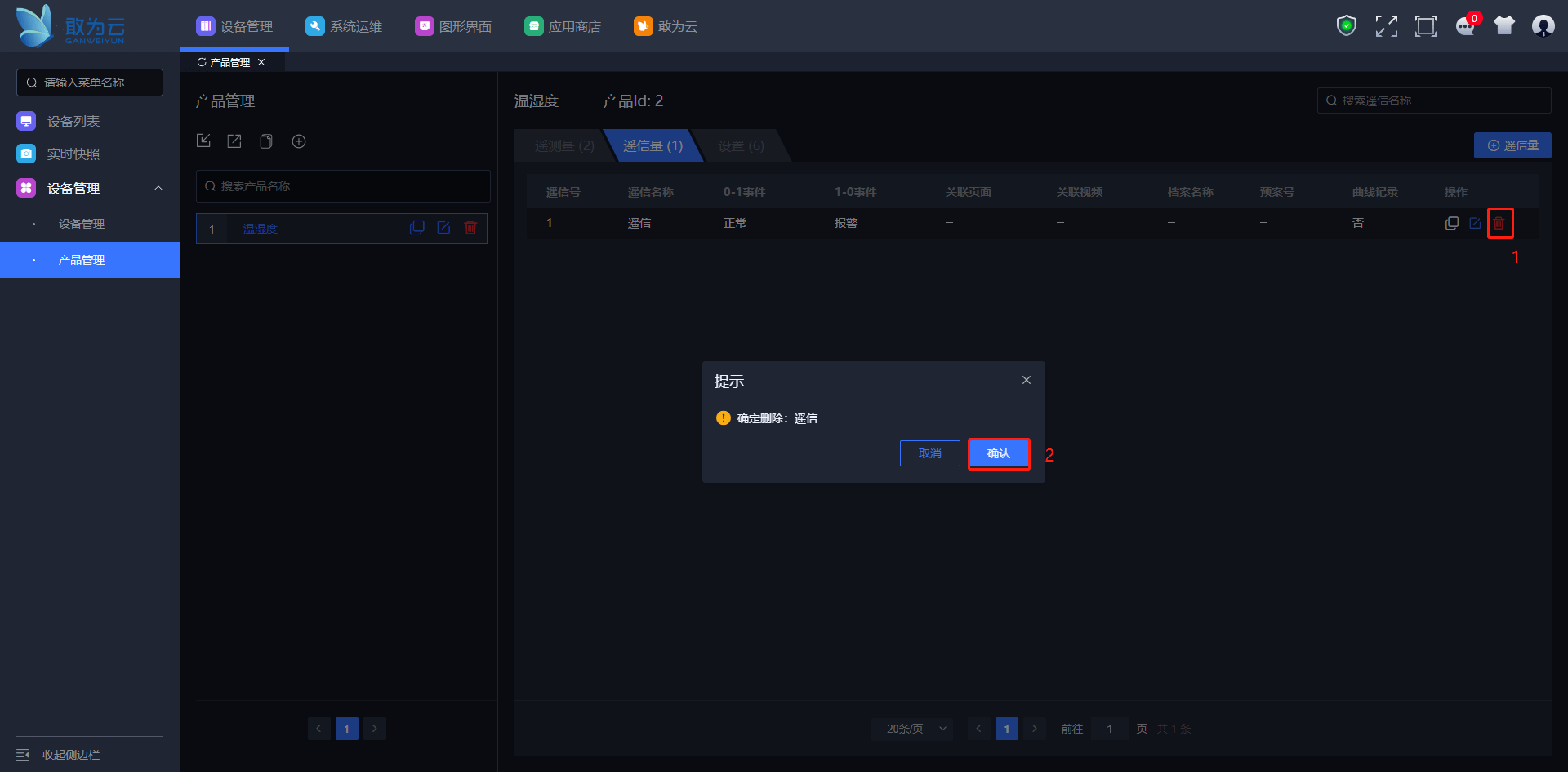

# 遥信量删除

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
选择任一个产品模板。
点击遥信量。
点击删除按钮。
在弹窗中点击确认。

# 设置管理

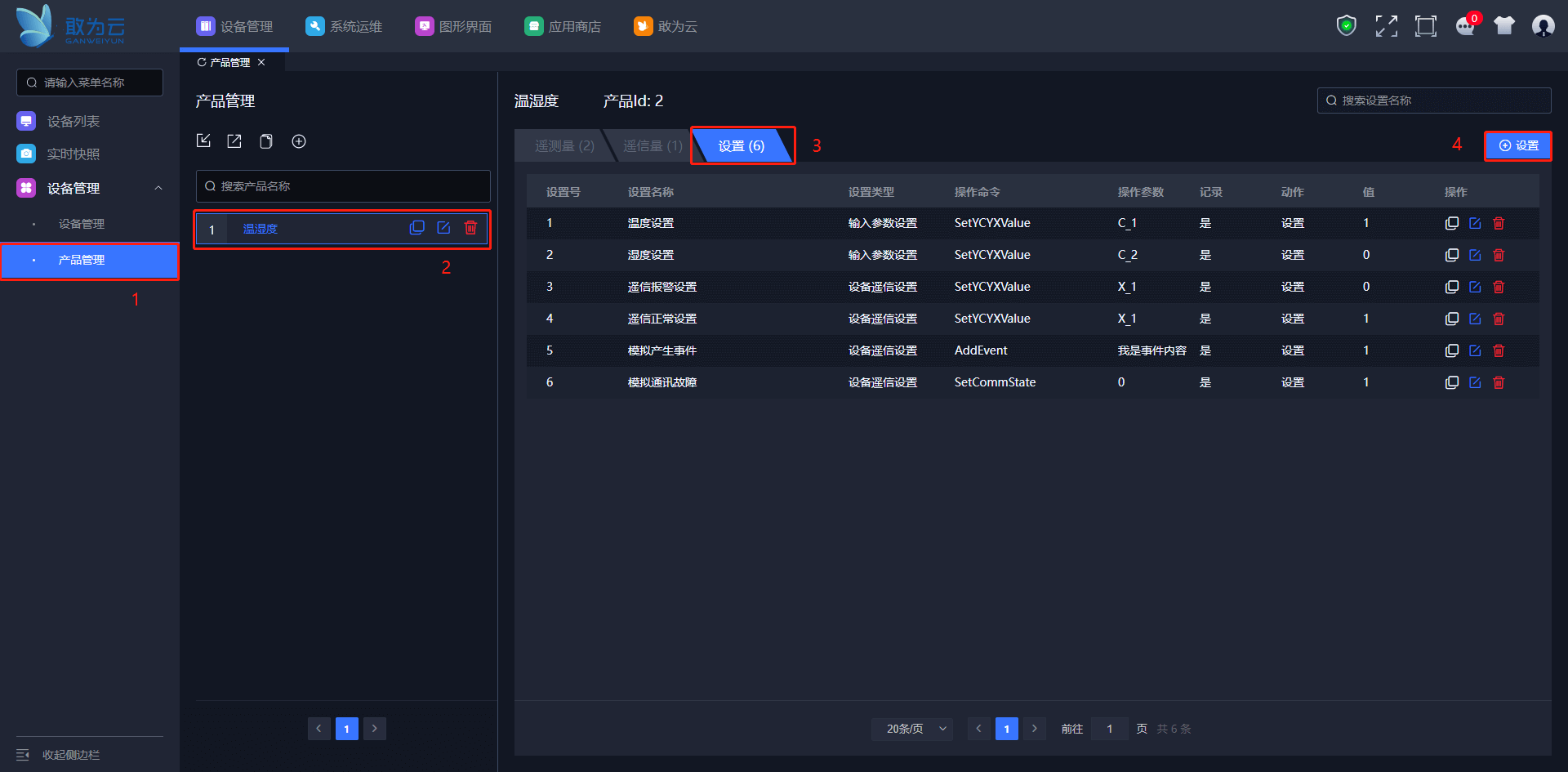

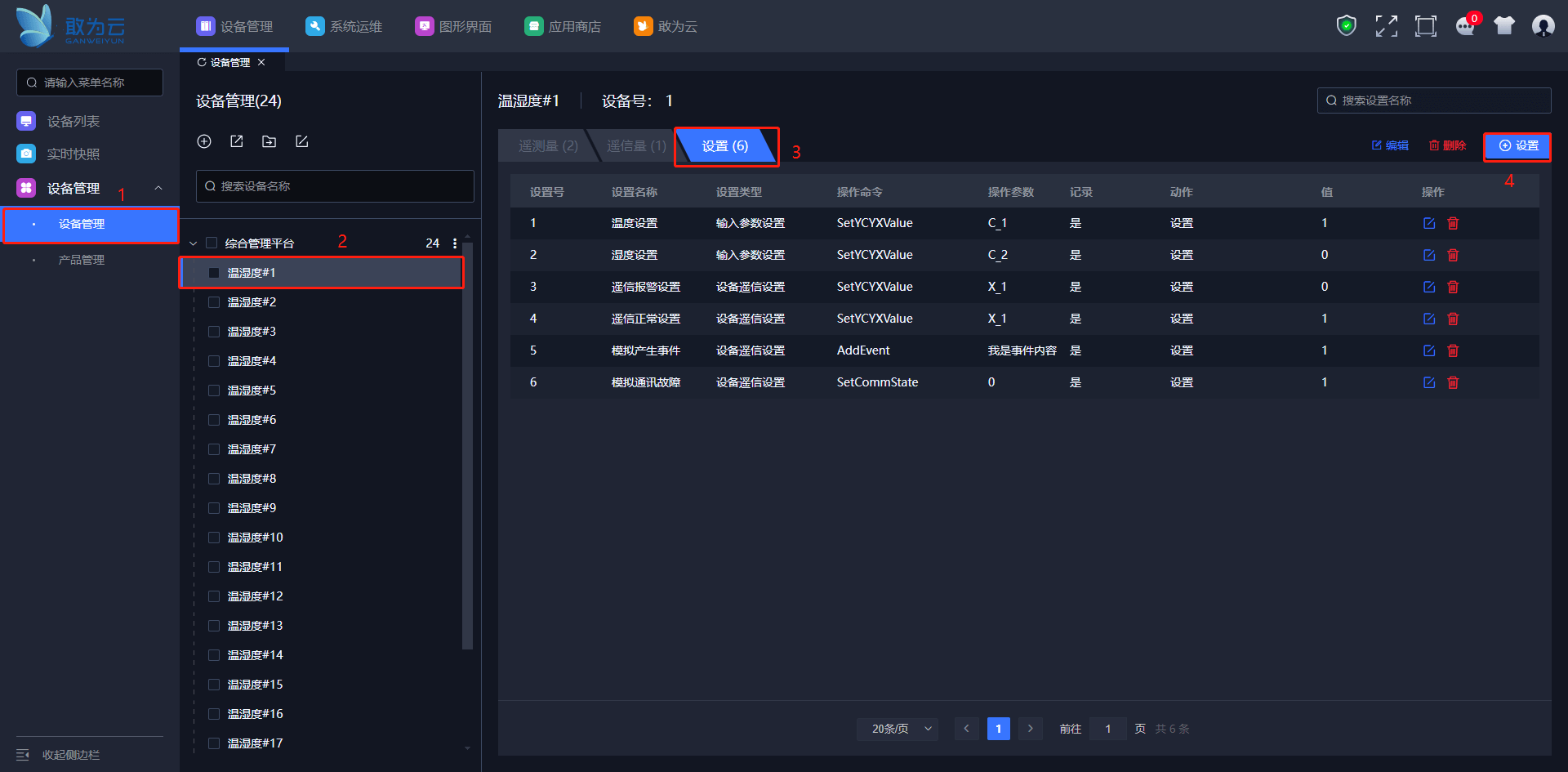

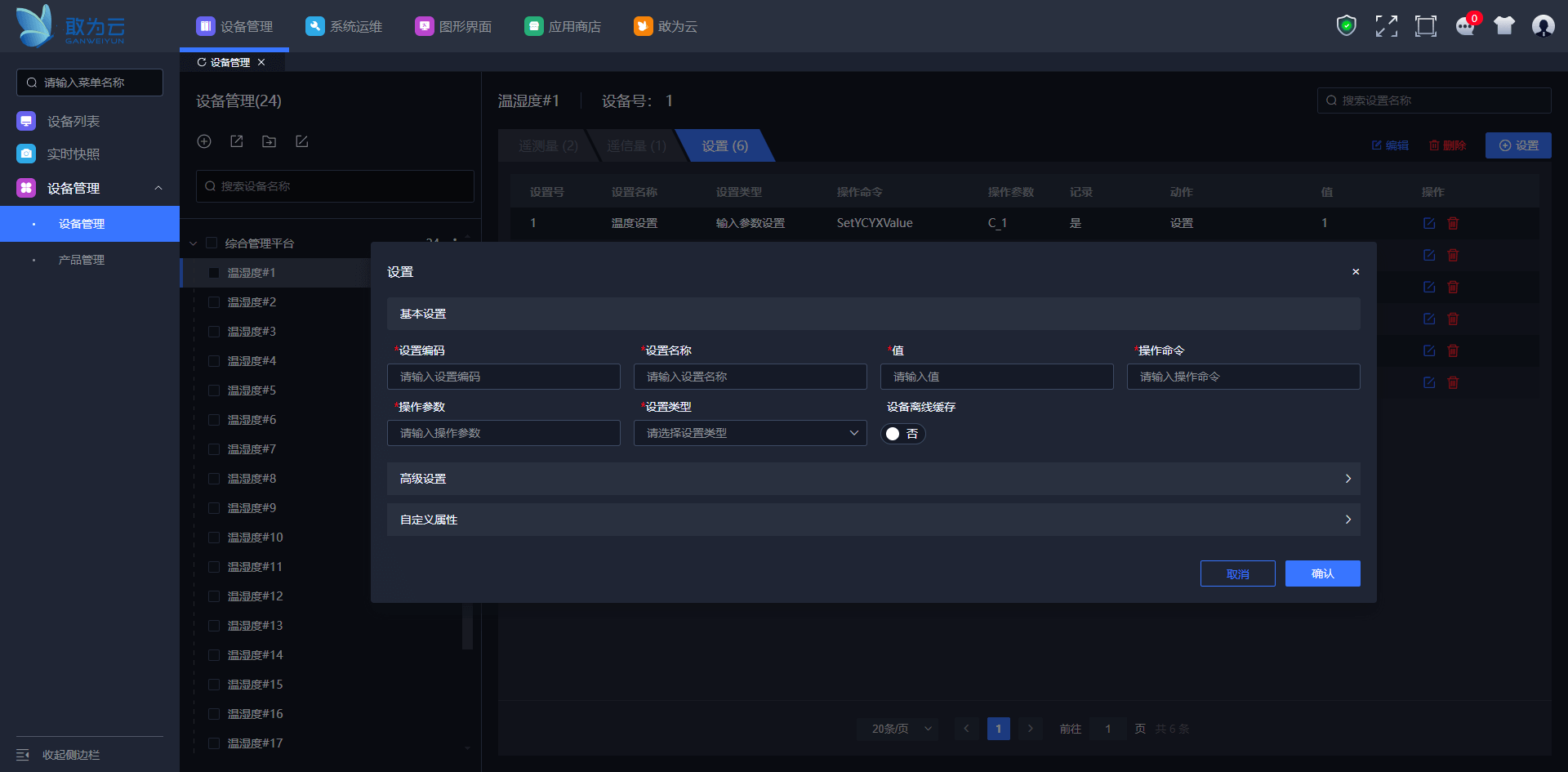

# 添加设置

操作步骤：

操作步骤：登录系统。
在左侧菜单栏找到产品管理。
选择任一产品模板。
选择设置。
点击添加按钮。
输入参数点击确认。

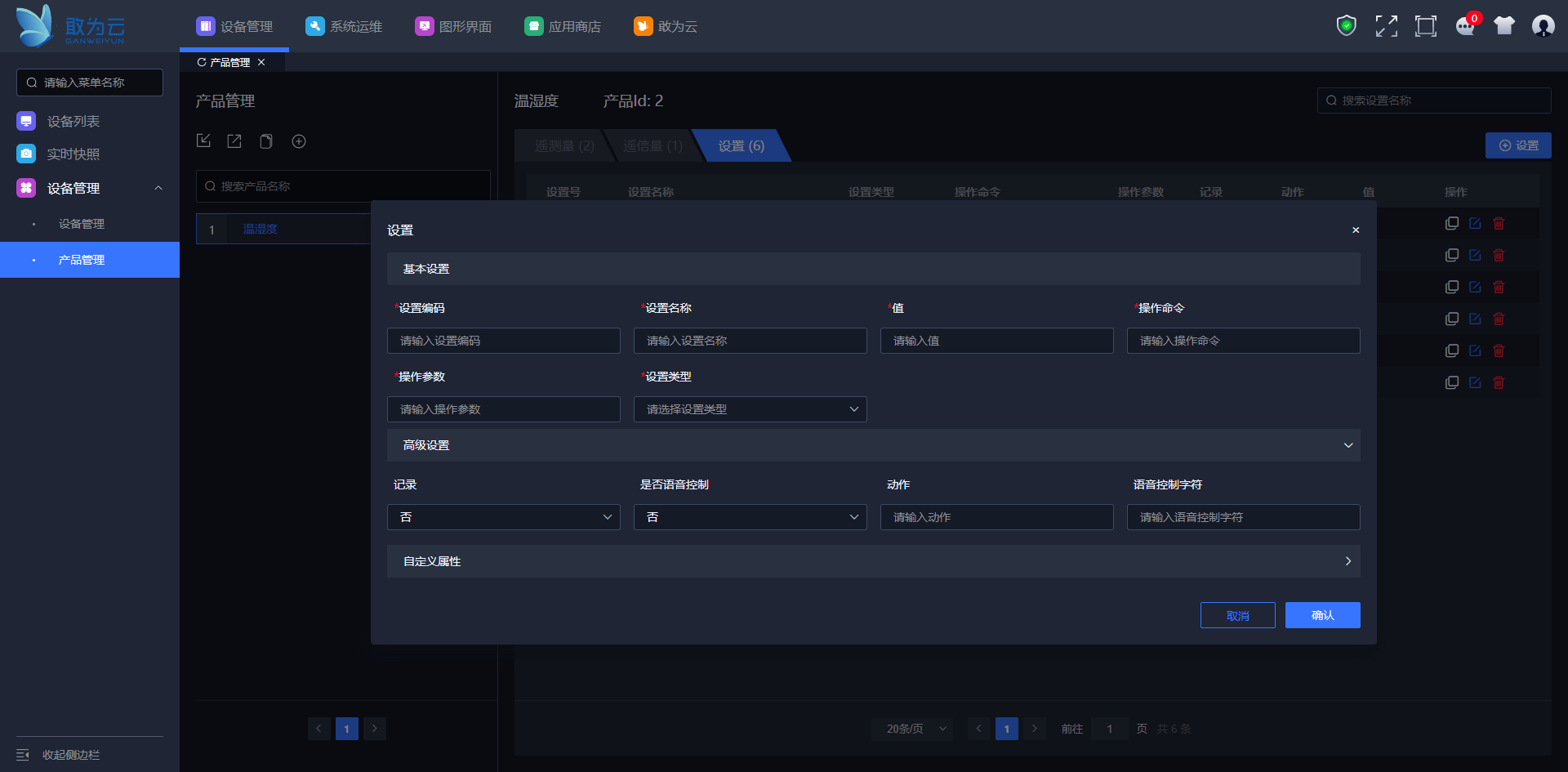

设置点参数详解

设置名称

可自定义当前设置的名称
设置编码

可自定义当前设置编码，设置编码在当前产品中具有唯一性
设置类型与值

设置类型	说明	操作命令	操作参数	值
输入参数设置	表示通过界面输入内容，对遥测进行设置，用于动态库内部调用外部接口完成某些指令	无固定操作命令	无固定操作参数	可以填入1
设备遥信设置	表示不通过界面输入，而通过确认按钮对遥信进行设置，用于动态库内部调用外部接口完成某些指令	无固定操作命令	无固定操作参数	正常填入1，报警填入0
设备遥测设置	表示不通过界面输入，而通过确认按钮对遥测进行设置，用于动态库内部调用外部接口完成某些指令	无固定操作命令	无固定操作参数	填入遥测点需设置的值
系统设置	表示系统命令，用于系统执行的指令	ARMORDISARM 撤布防。可以用于对整个设备进行布防和撤防，也可以对具体的某个测点进行撤防和布防	设备撤布防:E2 YC点撤布防:E2-C1 YX点撤布防:E2-X1 注：E代表设备后面的数字代表设备号；C代表遥测(YC)后面的数字代表测点号；X代表遥信(YX)后面的数字是测点号。例如：E2-C1表示2号设备的1号遥测点	值为0代表撤防；值为1代表布防
		MRESET 手工复位。可以用于对具体的某个测点进行手工复位	YC点：E2-C1。表示2号设备1号遥测测点手工复位； YX点：E2-X1。表示2号设备1号遥信点手工复位 E后面是设备号，C或X后面是测点号	可以填入1
		WUBAO 手动设为误报。可以用于对具体的某个测点进行手动确认为误报	YC点：E2-C1。表示将2号设备1号YCP测点手动确认为误报； YX点：E2-X1。表示将2号设备1号遥信点手动确认为误报。 E后面是设备号，C或X后面是测点号	可以填入1
		NOALARM 手动把报警状态设为正常状态。可以用于对具体的某个测点进行手动确认为正常。通常用于某些测点的报警不会发恢复信号的情况	YC点：E2-C1。表示将2号设备1号YCP测点手动确认为正常； YX点：E2-X1。表示将2号设备1号遥信点手动确认为正常。 E后面是设备号，C或X后面是测点号	可以填入1
		SMS 短信触发。用于定时发送短信或者其它用途（比如手动发送或者触发发送）	手机号码1+手机号码2…	E2+C2.1+C3.2+X4.5+…:表示2号设备的实时状态+2号设备YCP中的1号测点的实时值+3号设备YCP中的2号测点的实时值+4号设备YXP中的5号测点的实时值…； E代表设备状态，后接设备号。C代表模拟量，后接设备号.测点号。X代表状态量，后接设备号.测点号。+后面也可以直接输入字符串，比如：C2.5+机房报警短信+E2
		VPAGE 用于语音打开软件页面	WEB 用于Web客户端	页面的url
			OnScene 用于通过场景名称调用场景	场景名称
			OnDeviceName 用于通过设备名称调用设备	设备名称
			OnDevice 用于通过设备ID调用设备	设备ID
			ReturnDevice 用于调用设备之后返回	可以填入1
		TASK 用于手动暂停、启动定时任务中的一个任务	T1+C2。表示1号普通日程和2号循环日程	true：表示暂停任务 false：表示不暂停任务，如果先前暂停，则启动任务
		SV 用于语音命令的发送：开始录音or发送录音	无固定操作命令	可以填入1
		STOPSETPARM 用于手动撤销设置动作，比如用于某个场景命令下发后，用户想终止场景的执行	23-5：表示23号设备的5号设置点（setno为5）	可以填入1
		ENABLEEQUIP 用于设置设备在线/离线	TRUE：表示该命令让设备上线； FALSE表示该命令让设备离线。设备在线是会正常通讯，离线时会断开通讯，显示为通讯失败状态。	可以填入1
场景设置	表示场景命令	无固定操作命令	无固定操作参数	可以填入1

动作

根据设置类型分为设置、启动、停止。当类型为V时，动作为设置，可设置遥测点的值；当类型为X时，动作为启动或停止，对应值为0或1。
操作命令

参考遥测信息中的字段使用方法。

如：SetYCYXValue
操作参数

参考遥测信息中的字段使用方法。

如：C_1或X_1
记录

选择“是”，当执行此设置时，实时快照和事件查询-设备事件-设置事件中会有记录；选择“否”，当执行此设置时，不会记录该设置。
语音控制字符

该设置可通过语音控制的控制字符。
是否语音控制

主要是搭配APP使用，若选择“是”，则在APP中语音读出语音控制字符，则会执行该设置；若选择“否”，则不会受语音控制。

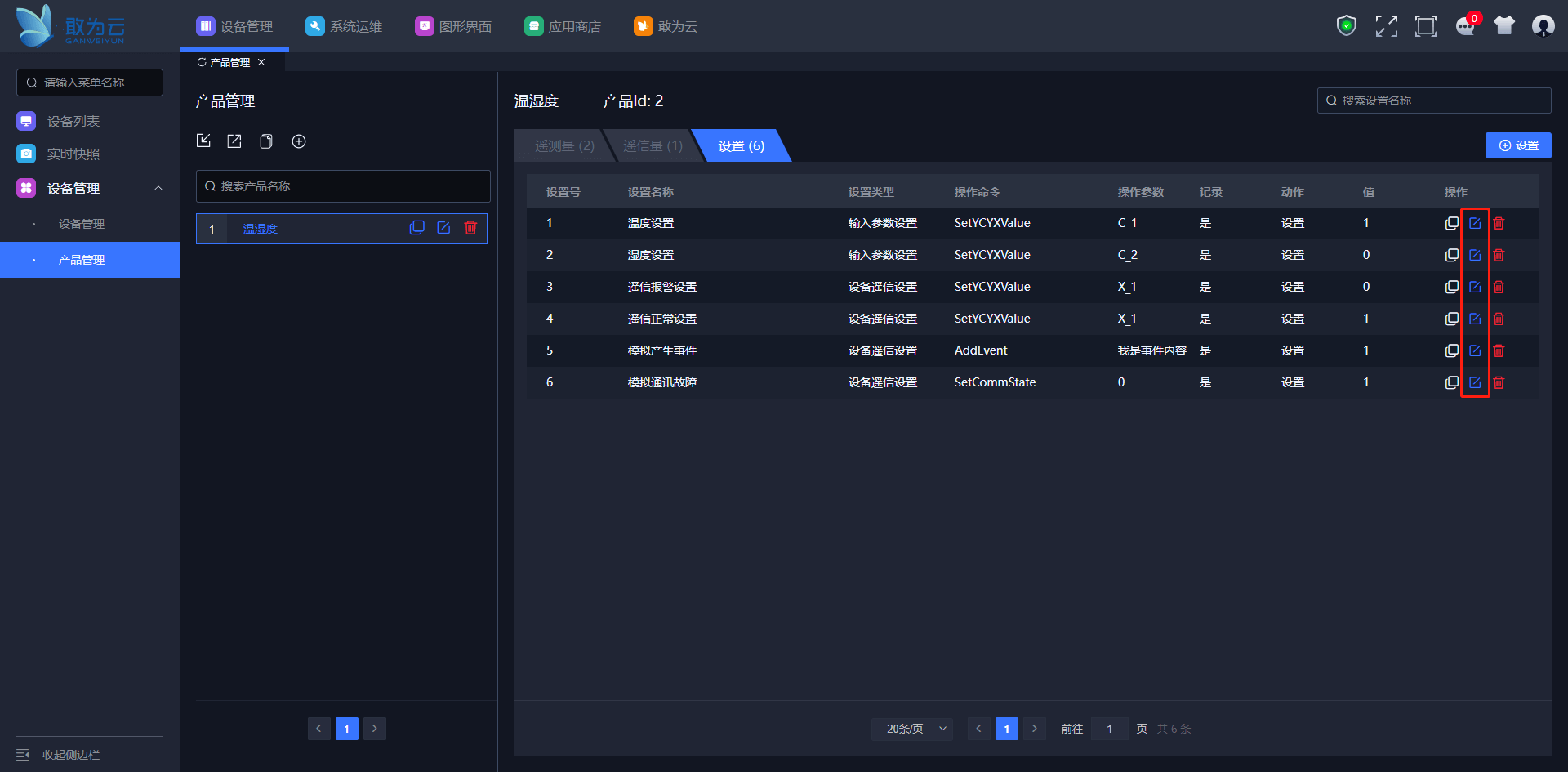

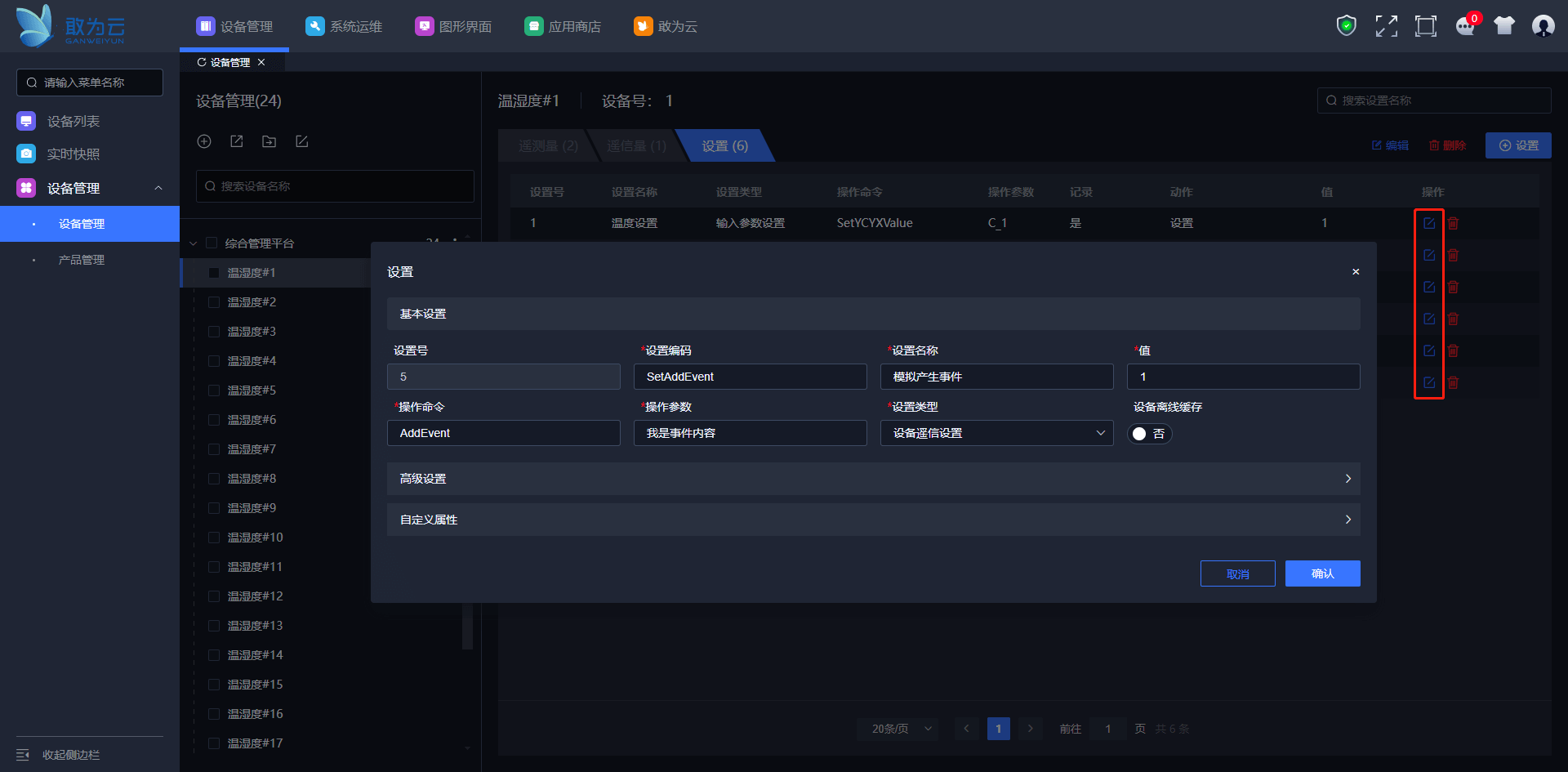

# 编辑设置

操作步骤：

操作步骤：登录系统。
在左侧菜单栏找到产品管理。
选择任一产品模板。
选择设置。
点击编辑按钮。
输入参数点击确认。

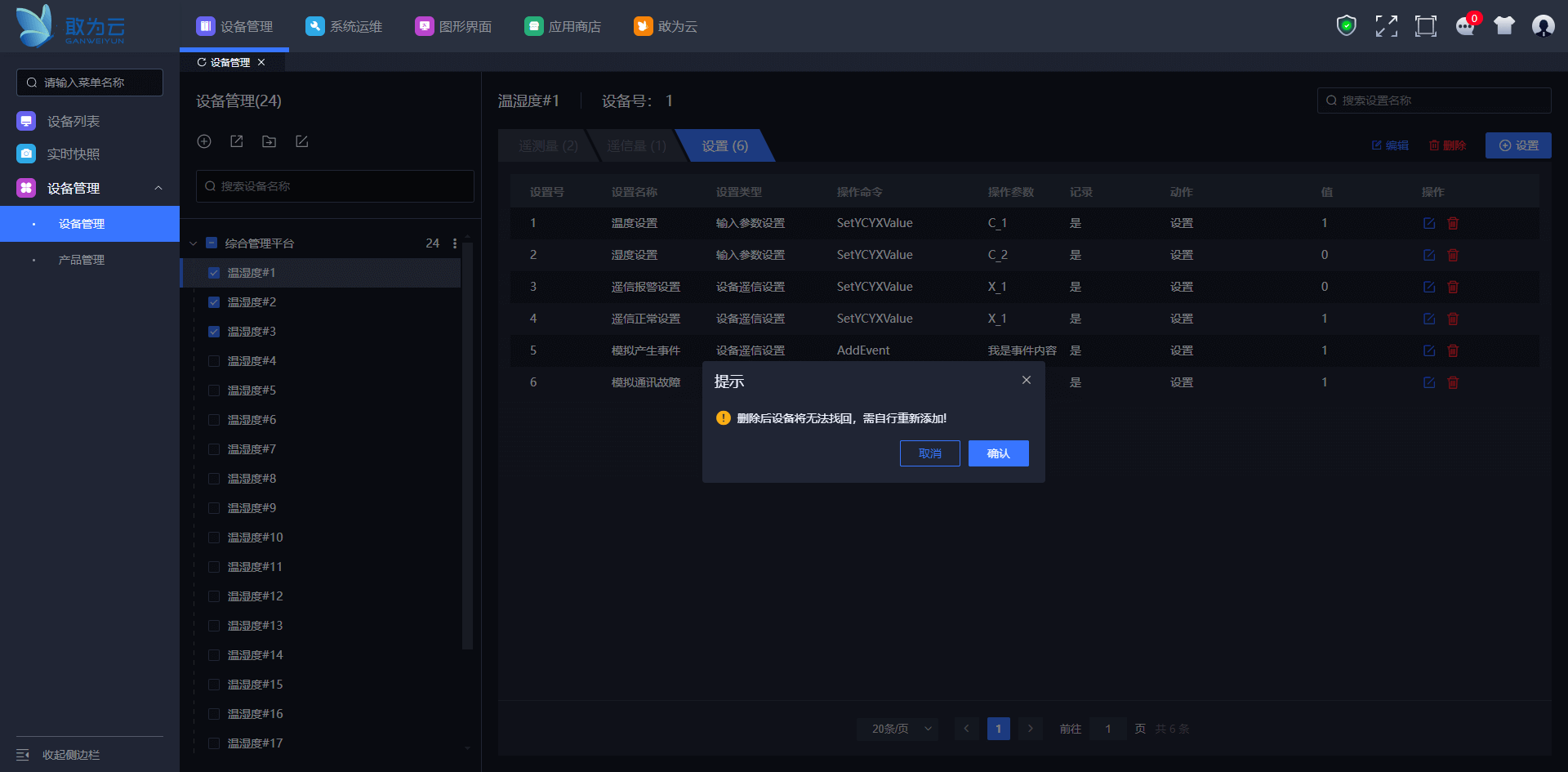

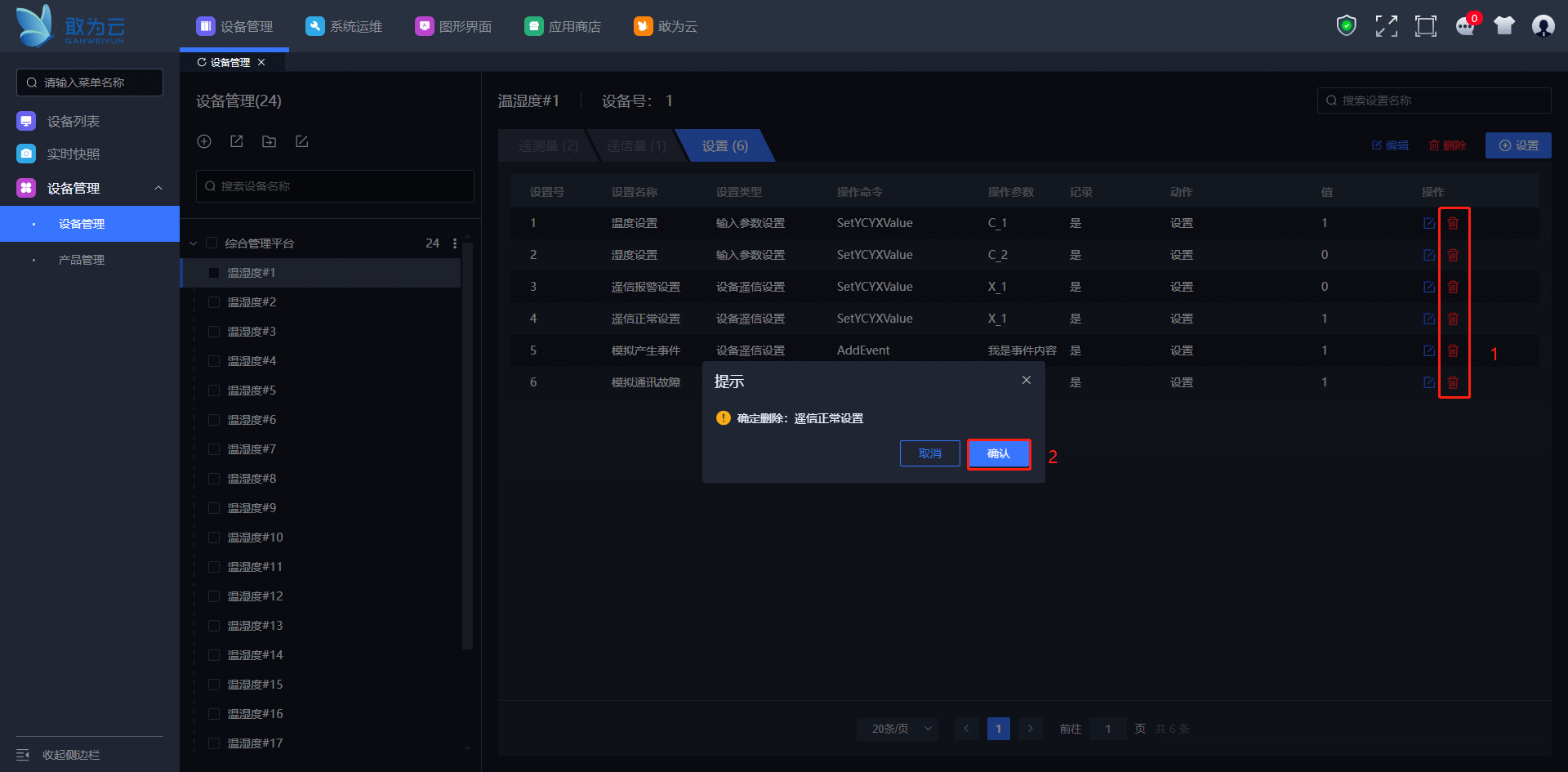

# 删除设置

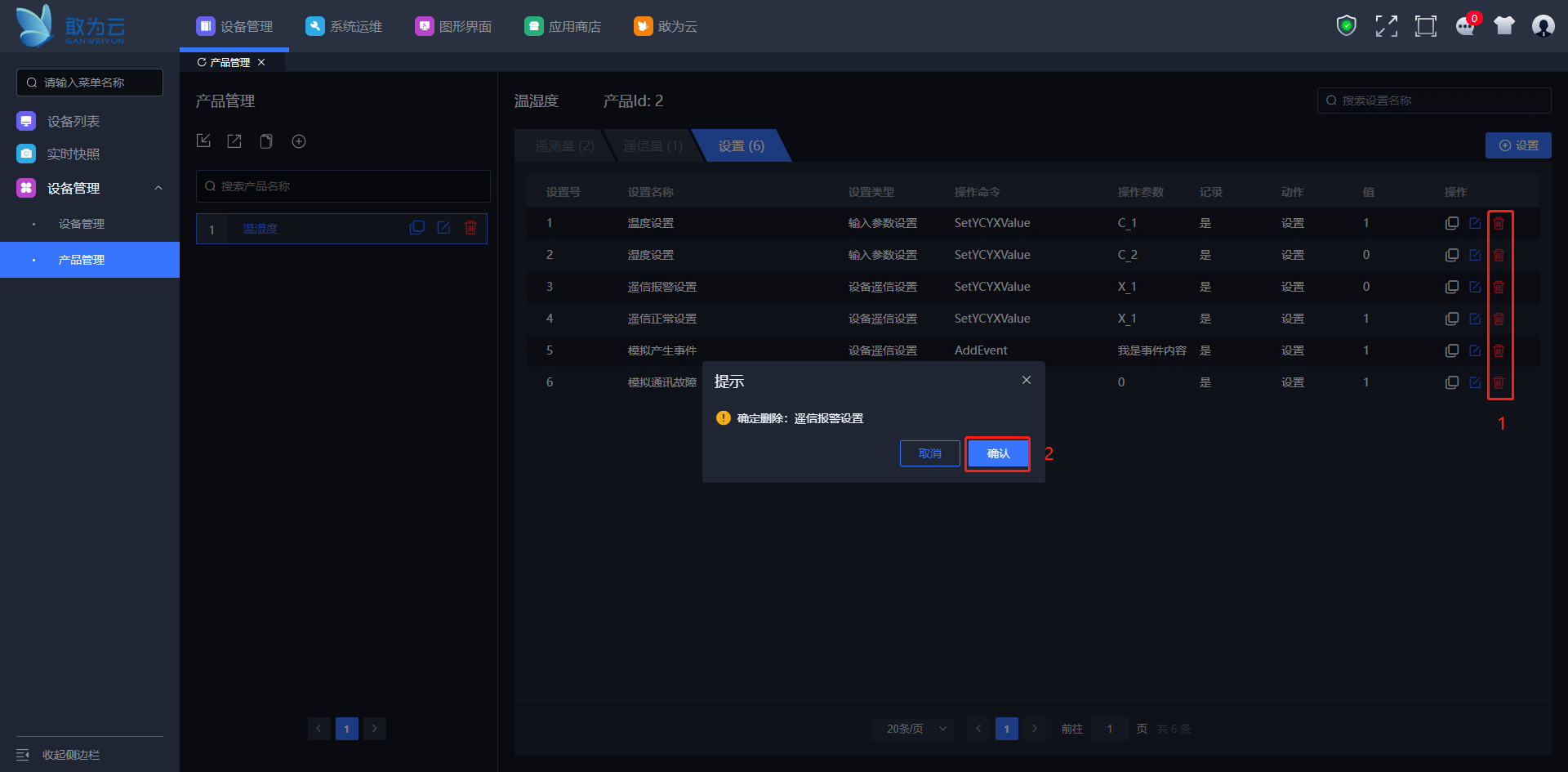

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
选择任一产品模板。
点击设置。
点击删除按钮。
在弹窗中点击确认。

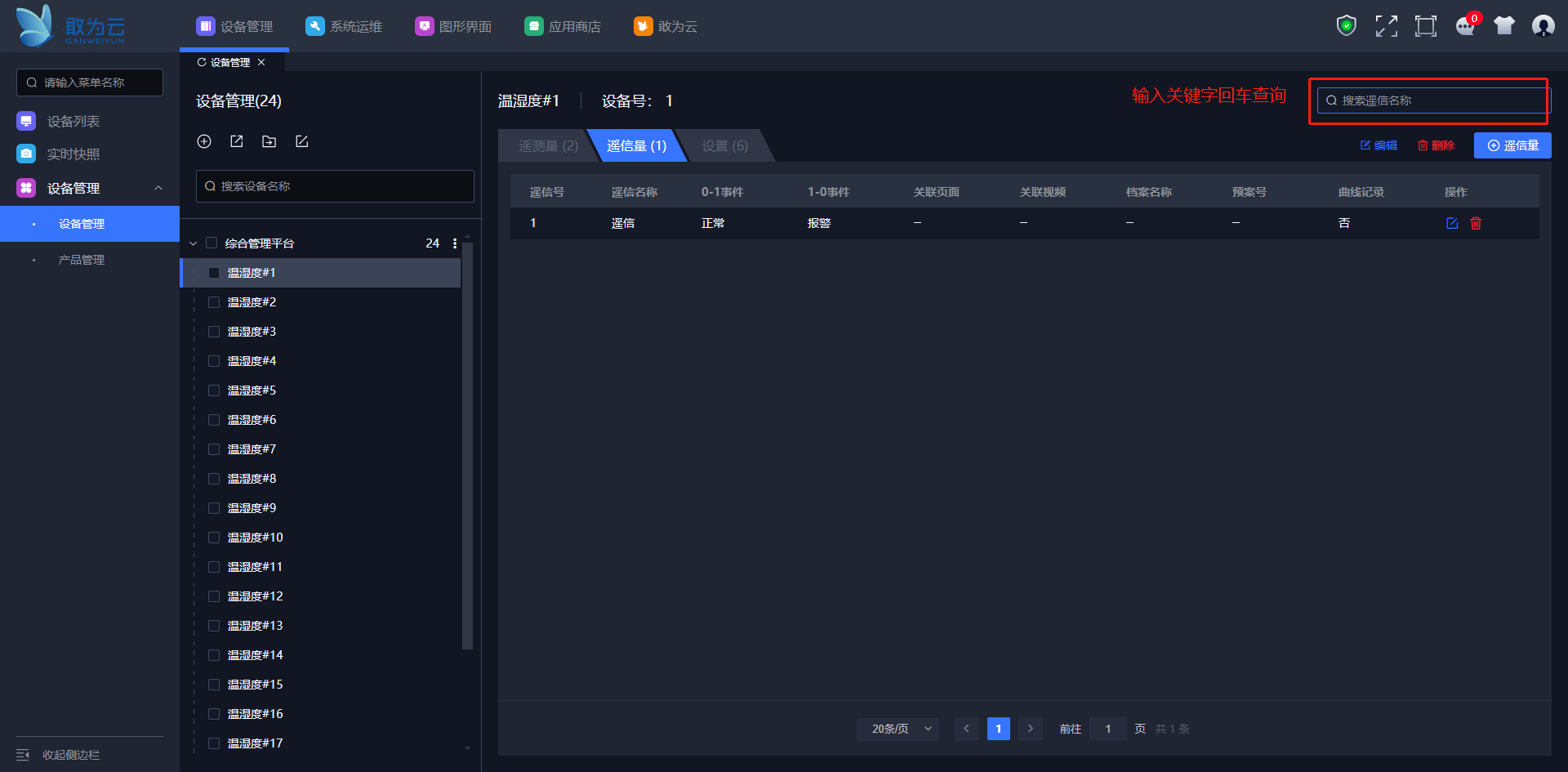

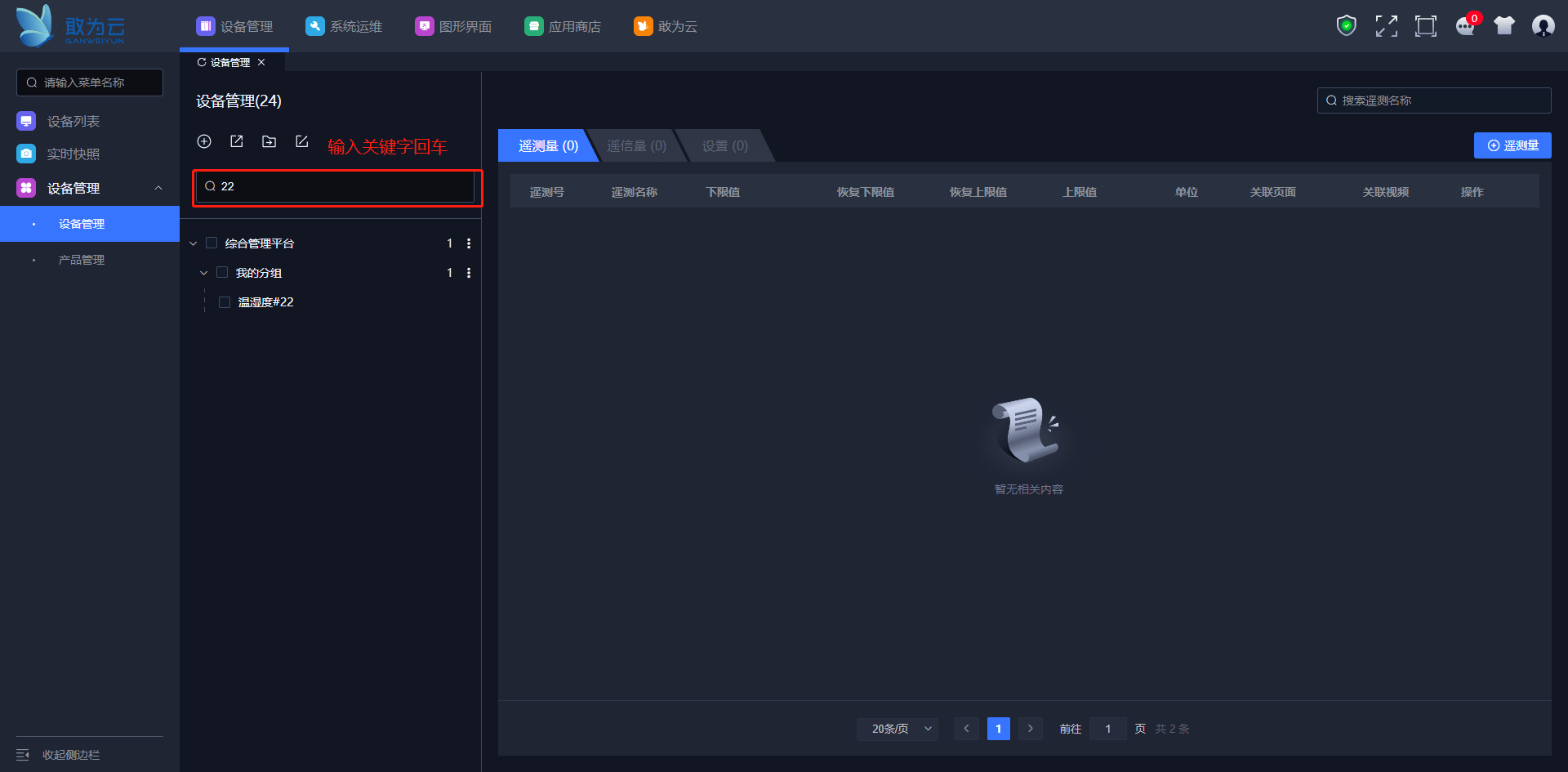

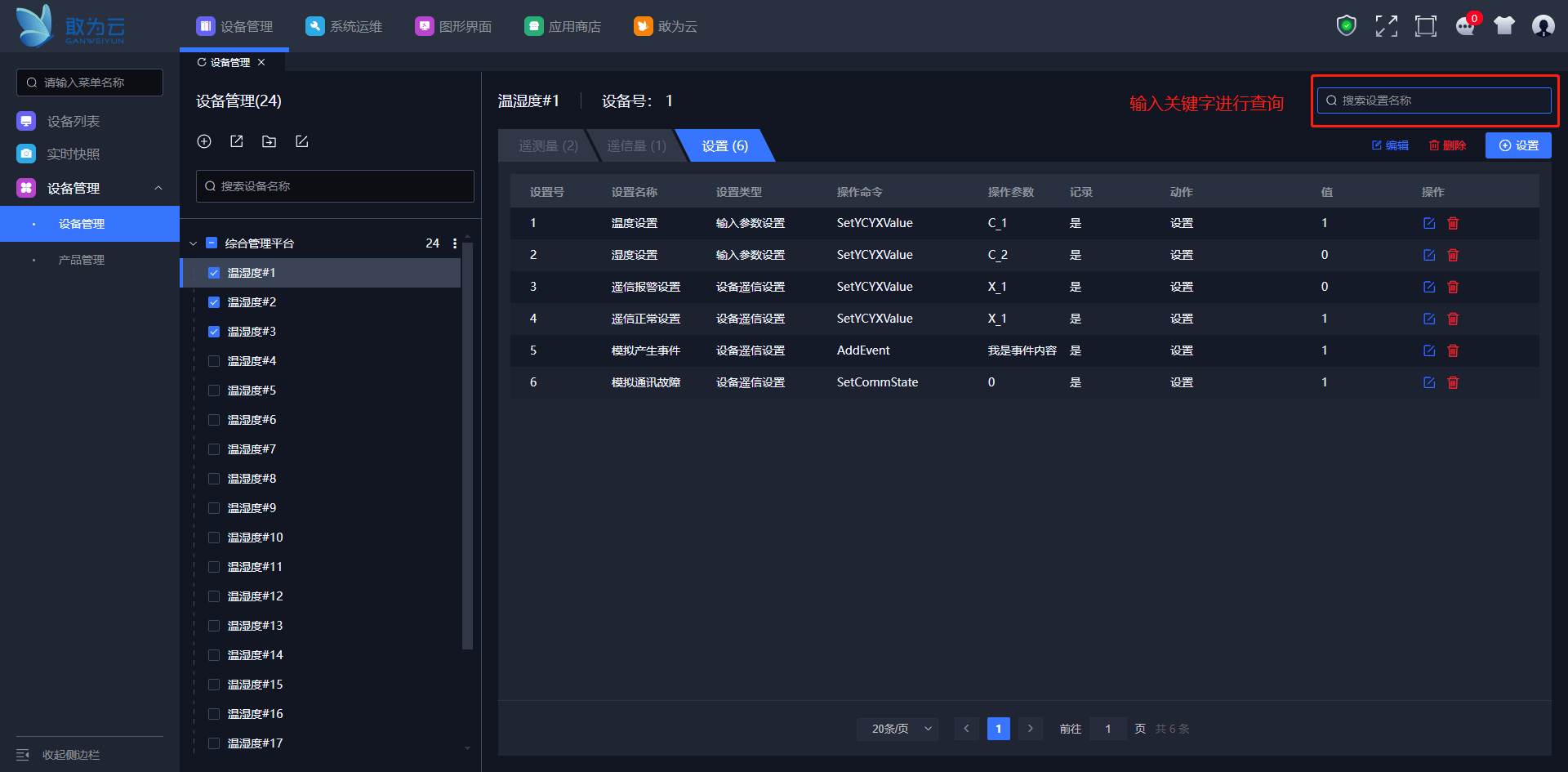

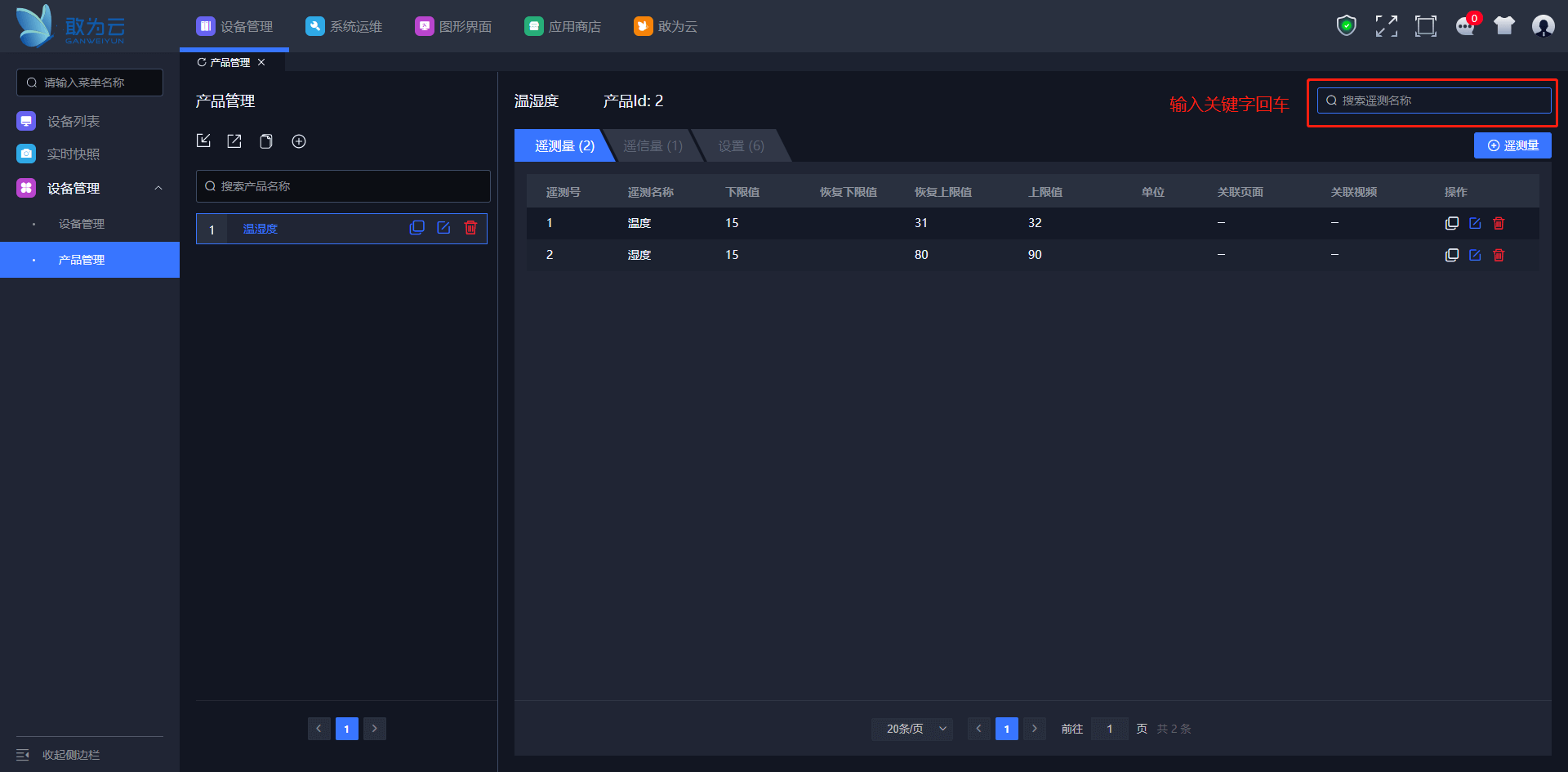

# 查询

操作步骤：

登录系统。
在左侧菜单栏找到产品管理。
在产品列表询框中输入关键字。
按下回车，查询。
选择任一产品模板。
点击选择遥信量、遥测量和设置。
在查询框输入关键字。
按下回车，查询。

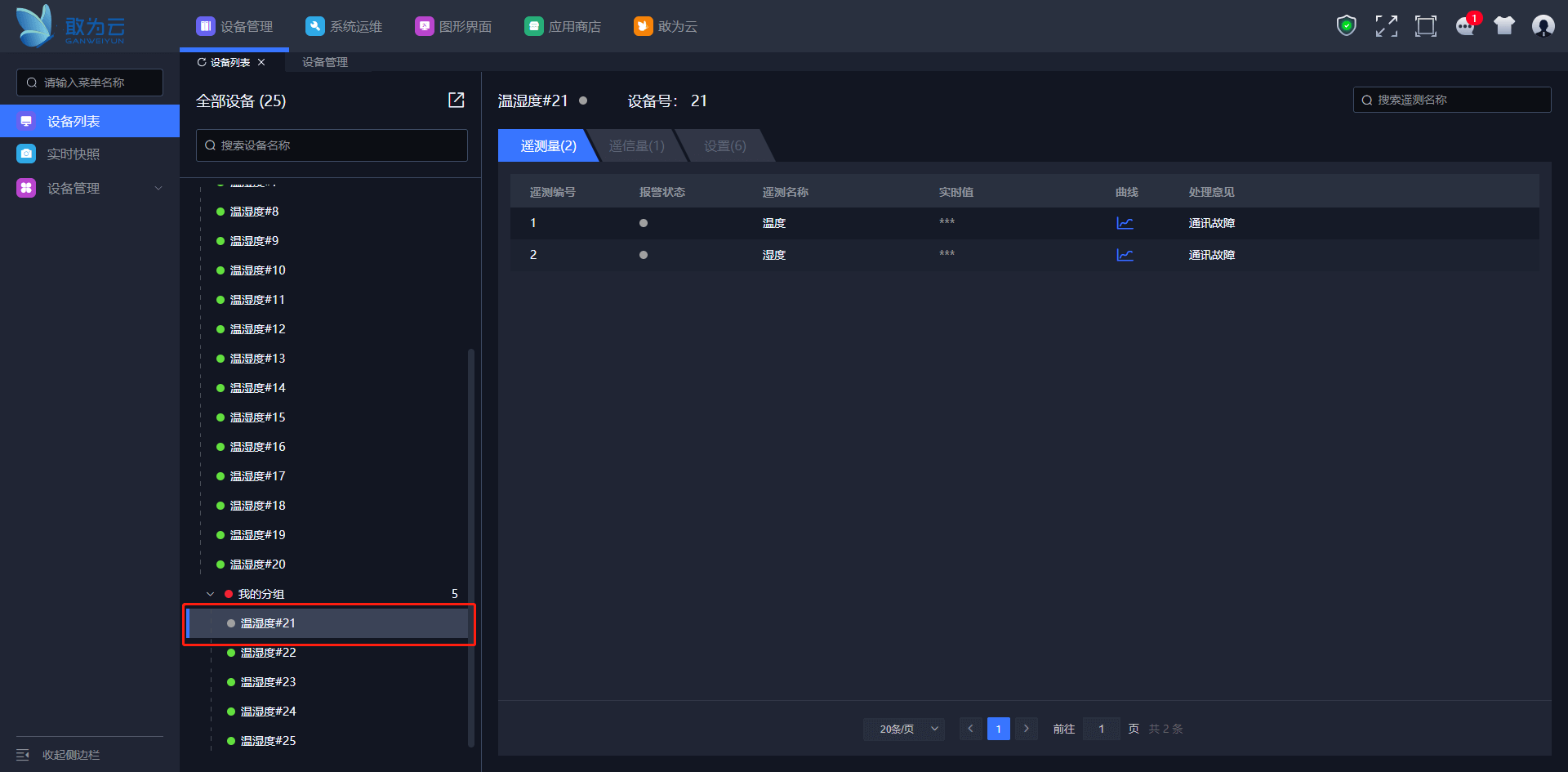

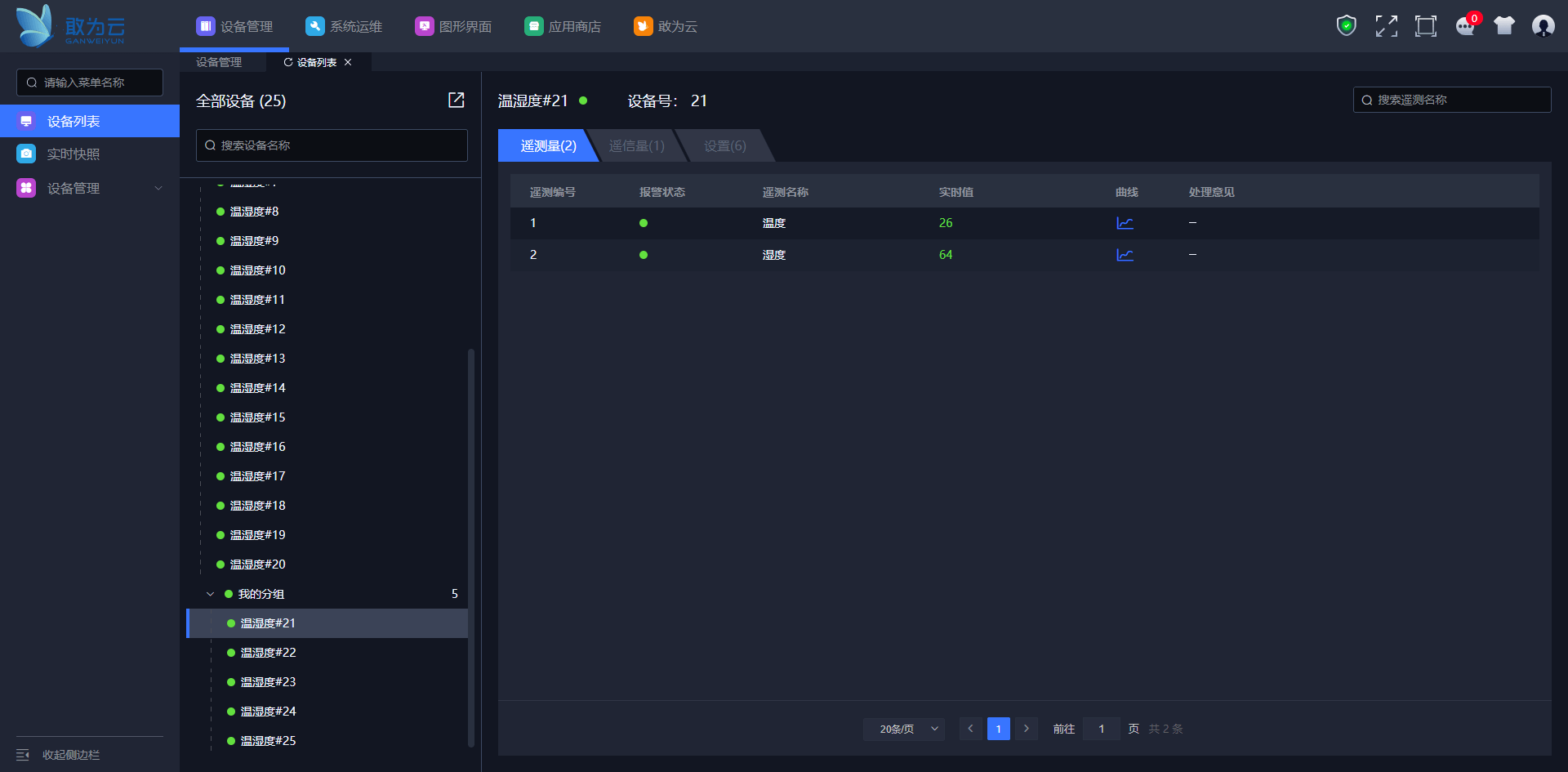

# 设备管理

设备管理支持用户新增、删除、编辑、搜索功能，包括设备、遥测、遥信和设置，支持通过产品管理新增设备。

# 功能清单

序号	功能清单	功能描述

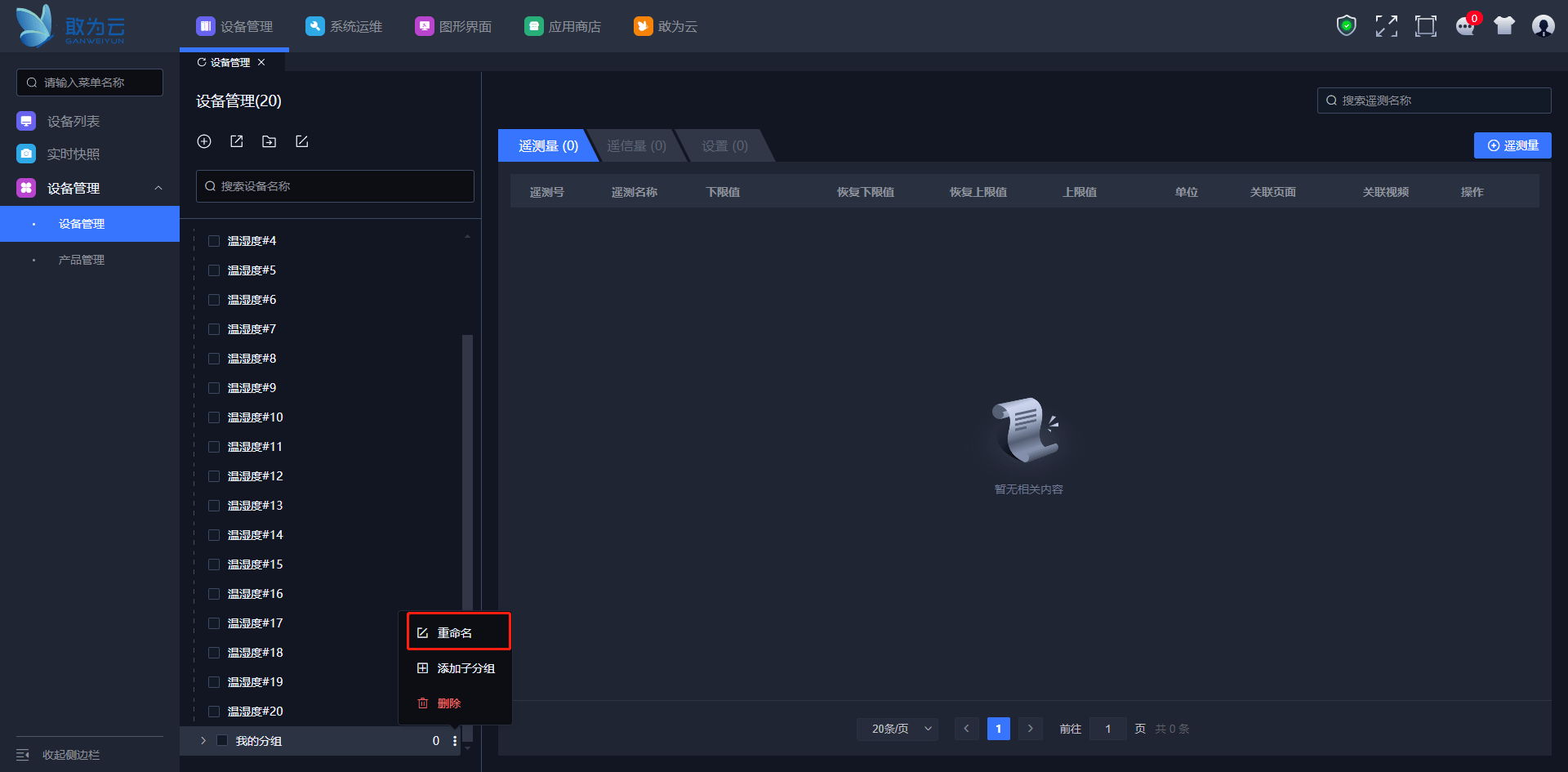

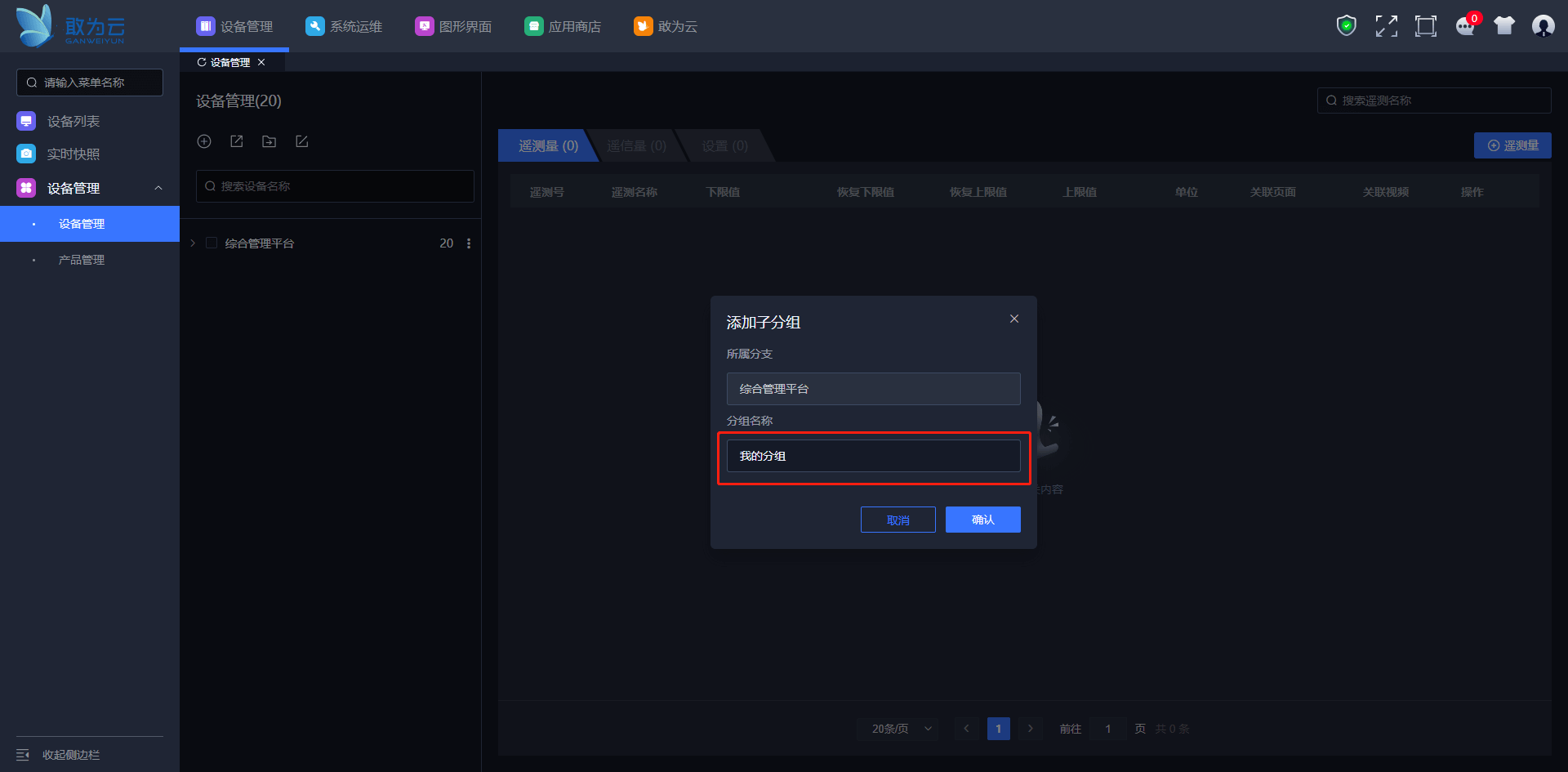

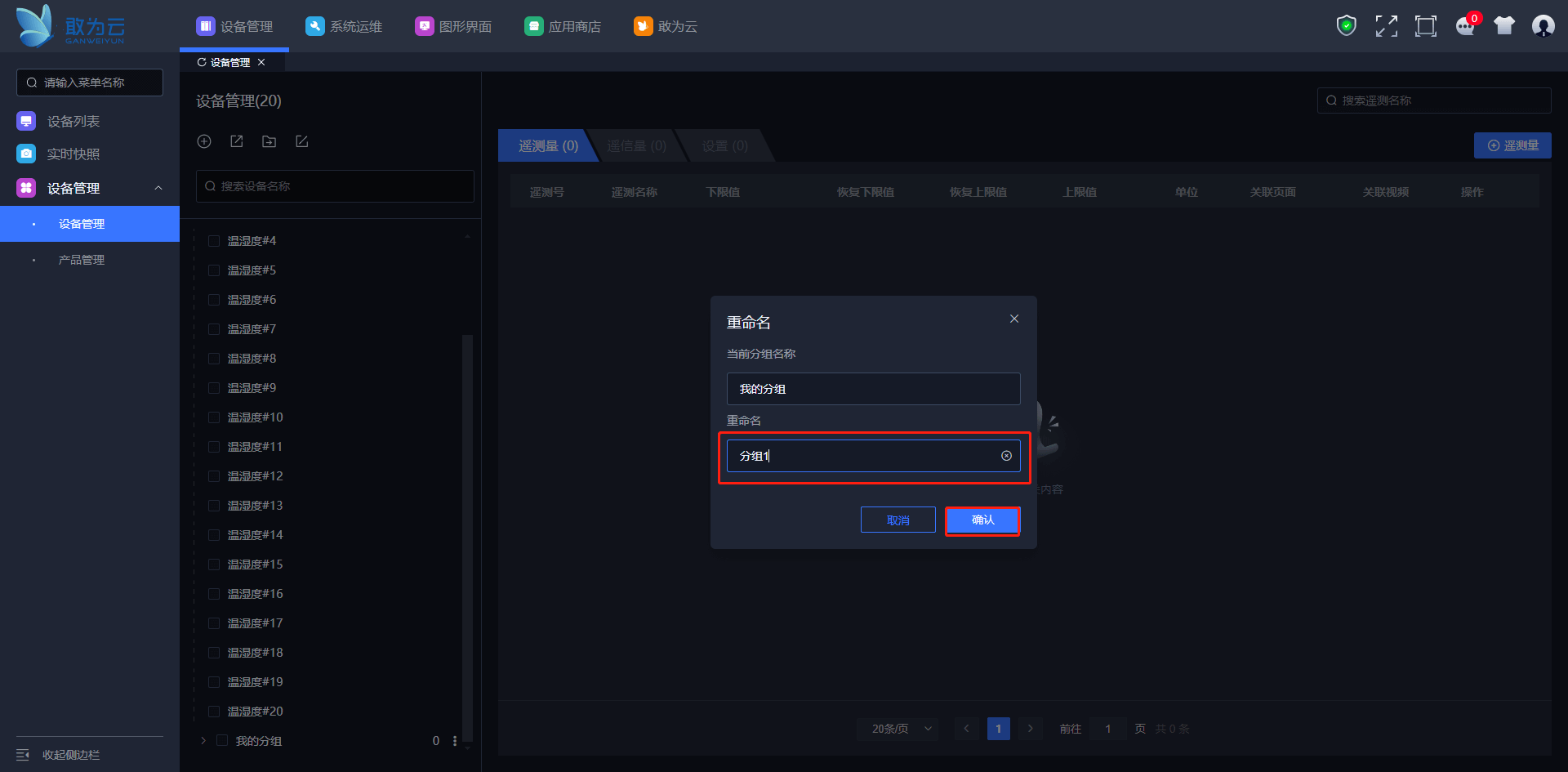

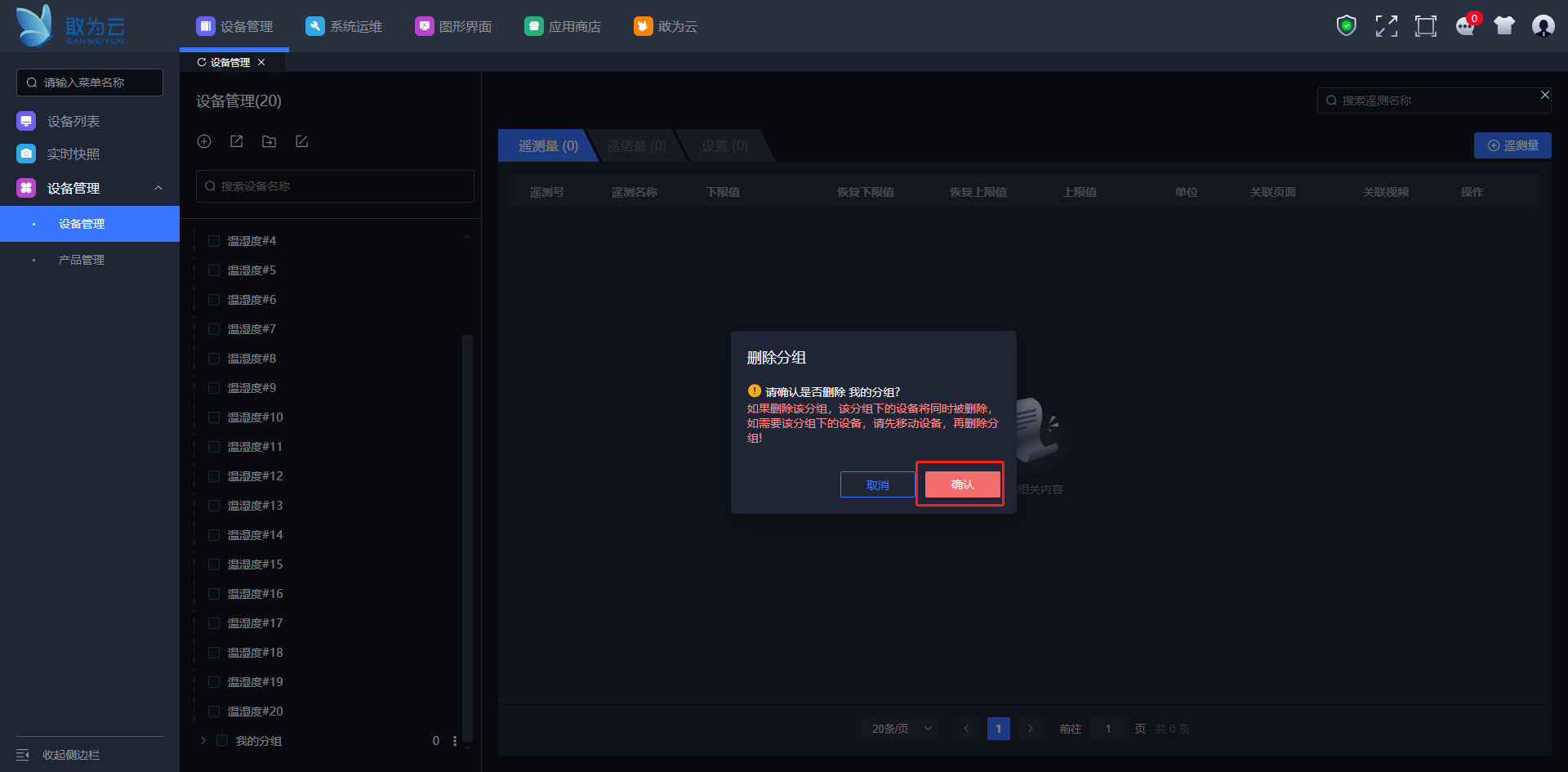

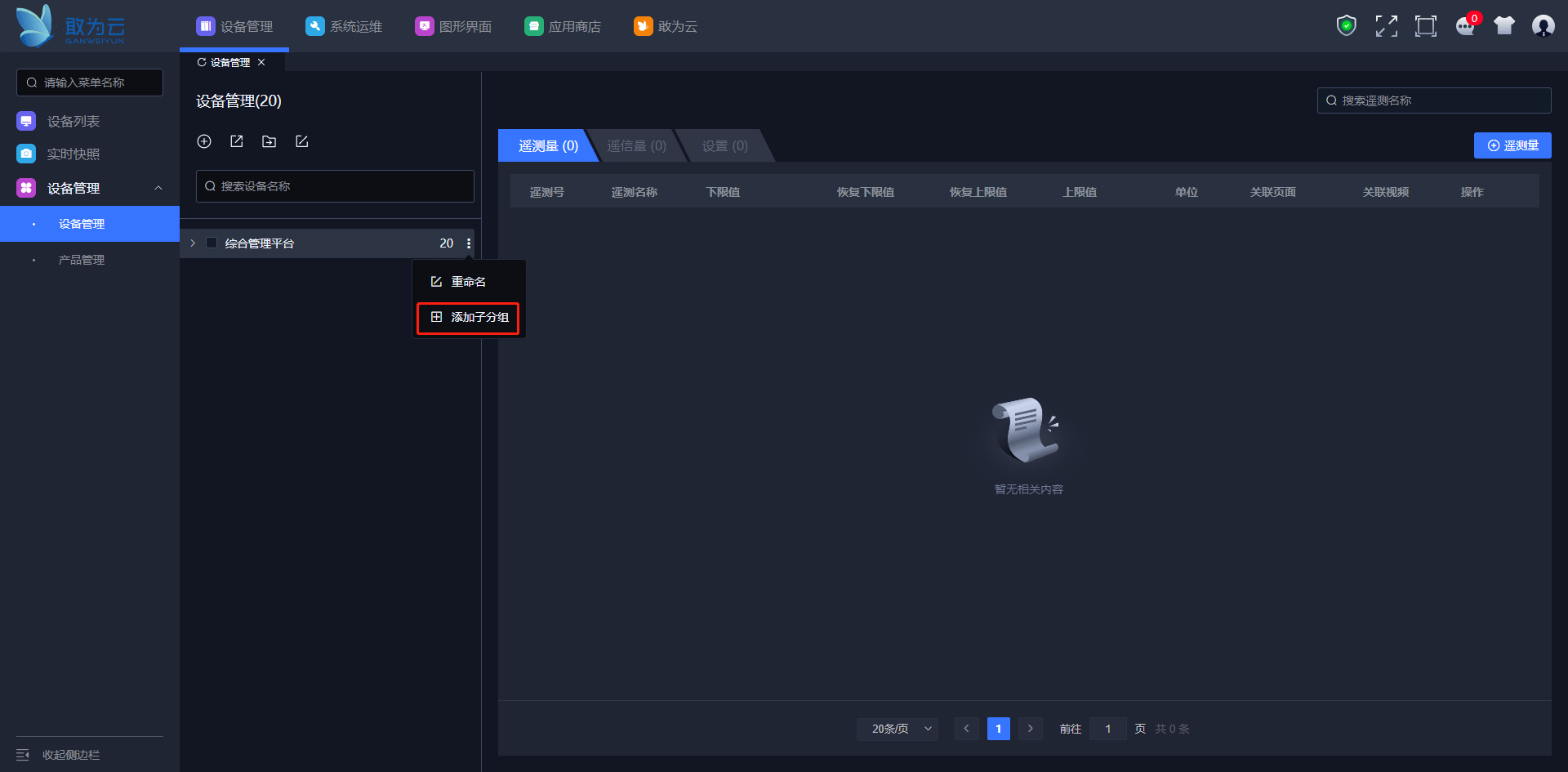

1	支持管理设备分组	支持添加分组。支持重命名分组。支持删除分组。

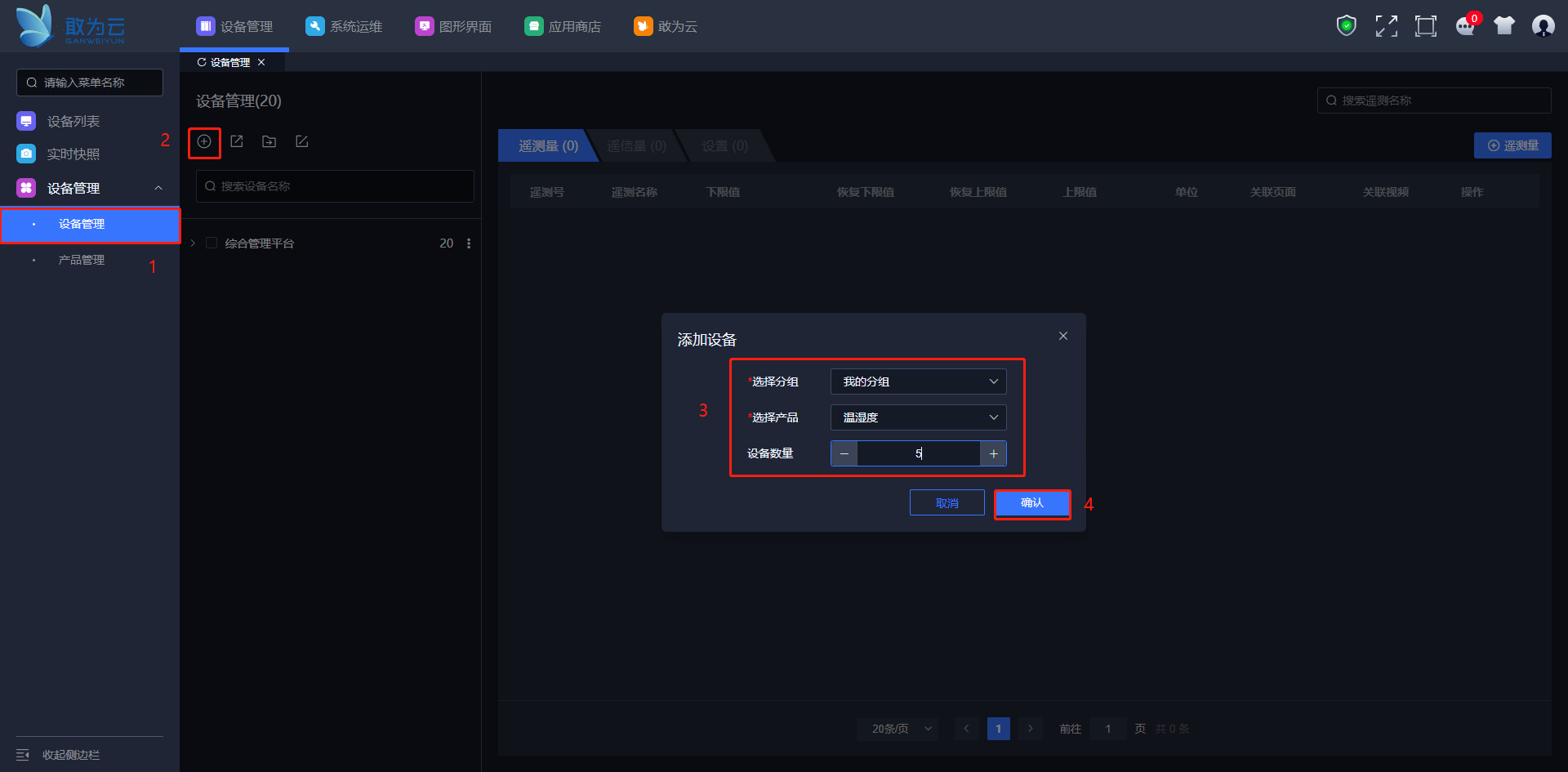

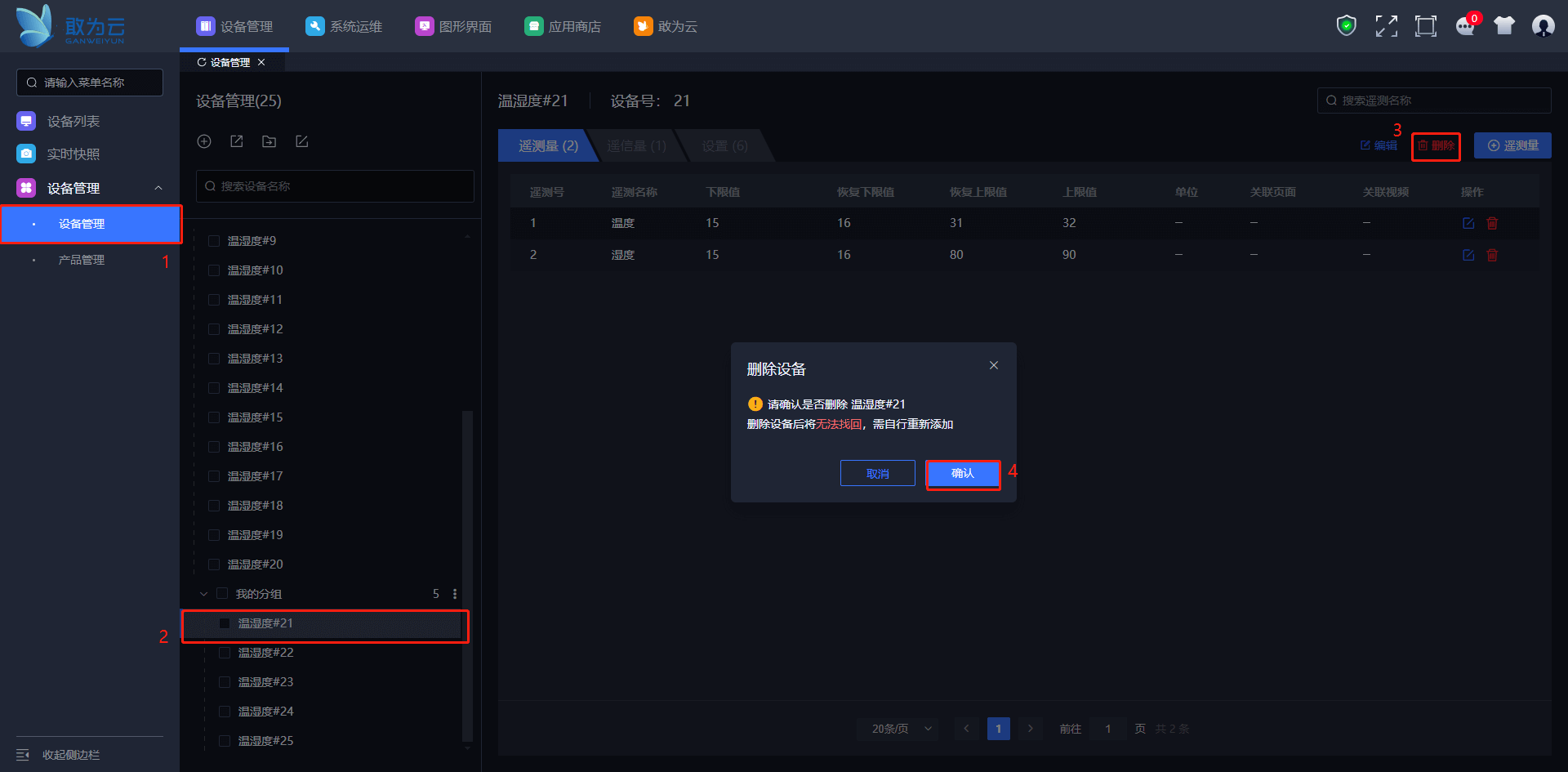

2	支持设备信息管理	支持新增设备。支持编辑设备信息。支持删除设备。支持关键字查询设备。
3	支持遥测信息管理	支持新增遥测。支持编辑遥测信息。支持删除遥测。支持关键字查询遥测。
4	支持遥信信息管理	支持新增遥信。支持编辑遥信信息。支持删除遥信。支持关键字查询遥信。
5	支持设置信息管理	支持新增设置。支持编辑设置信息。支持删除设置。支持关键字查询设置。

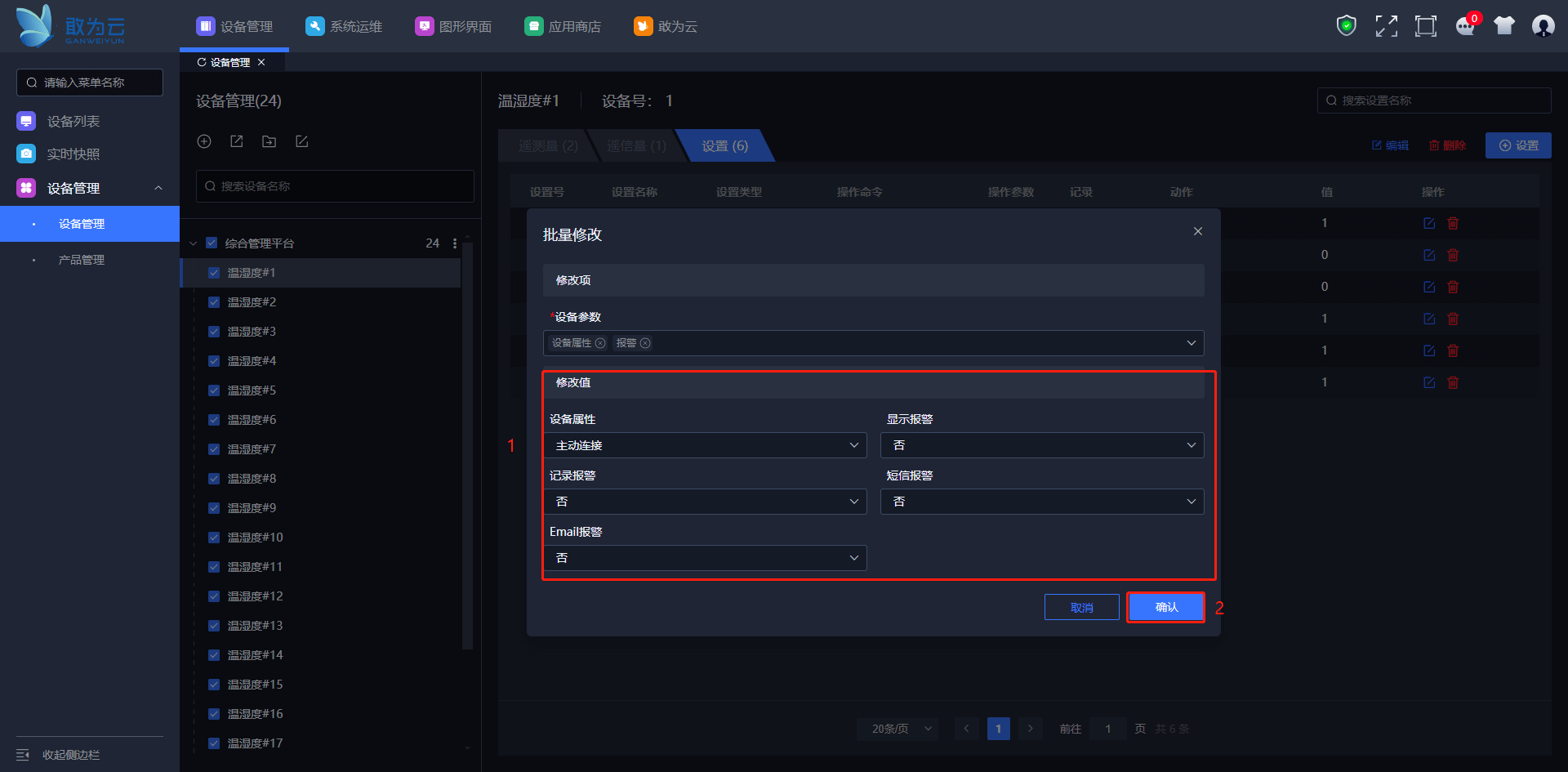

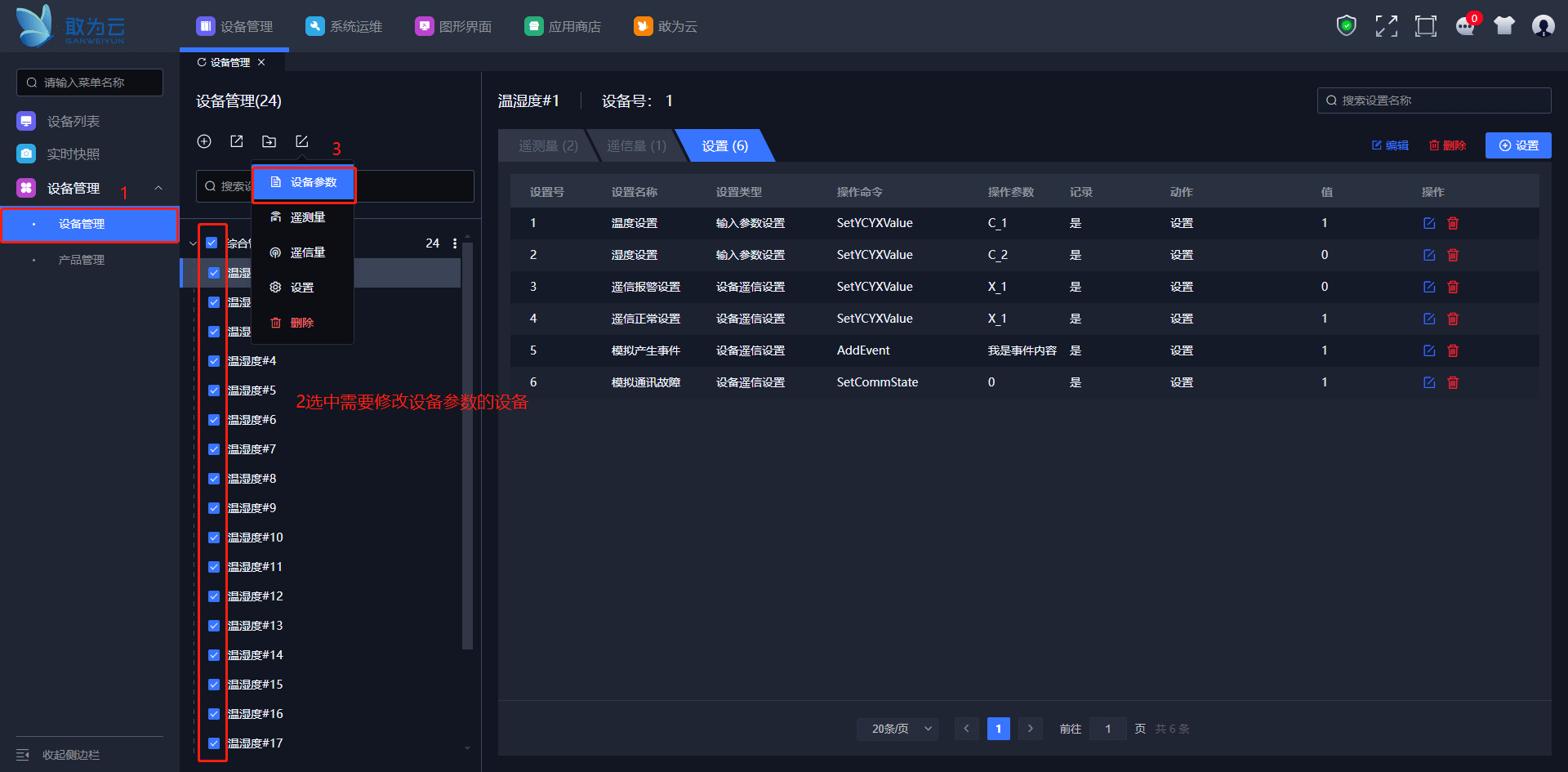

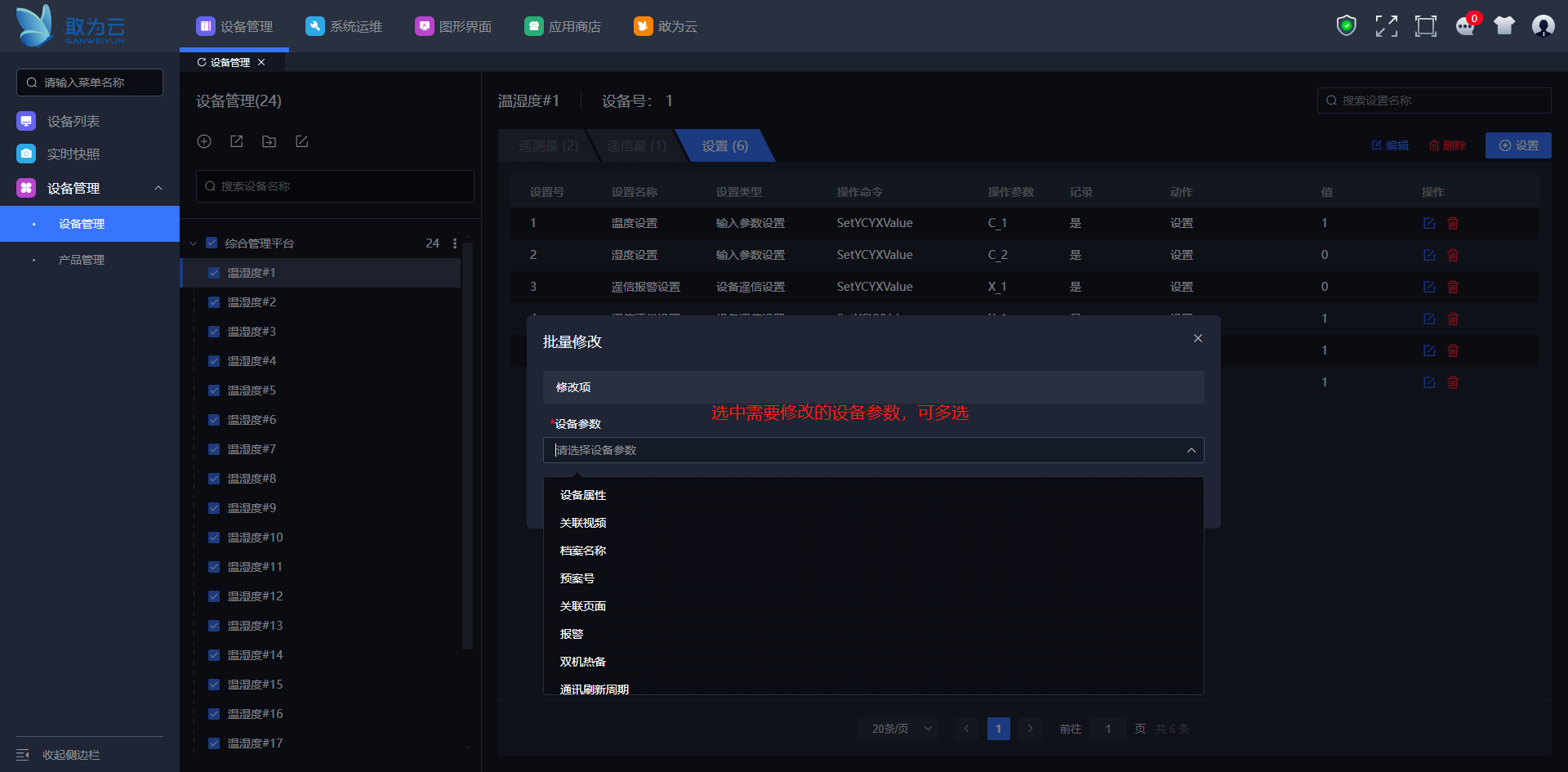

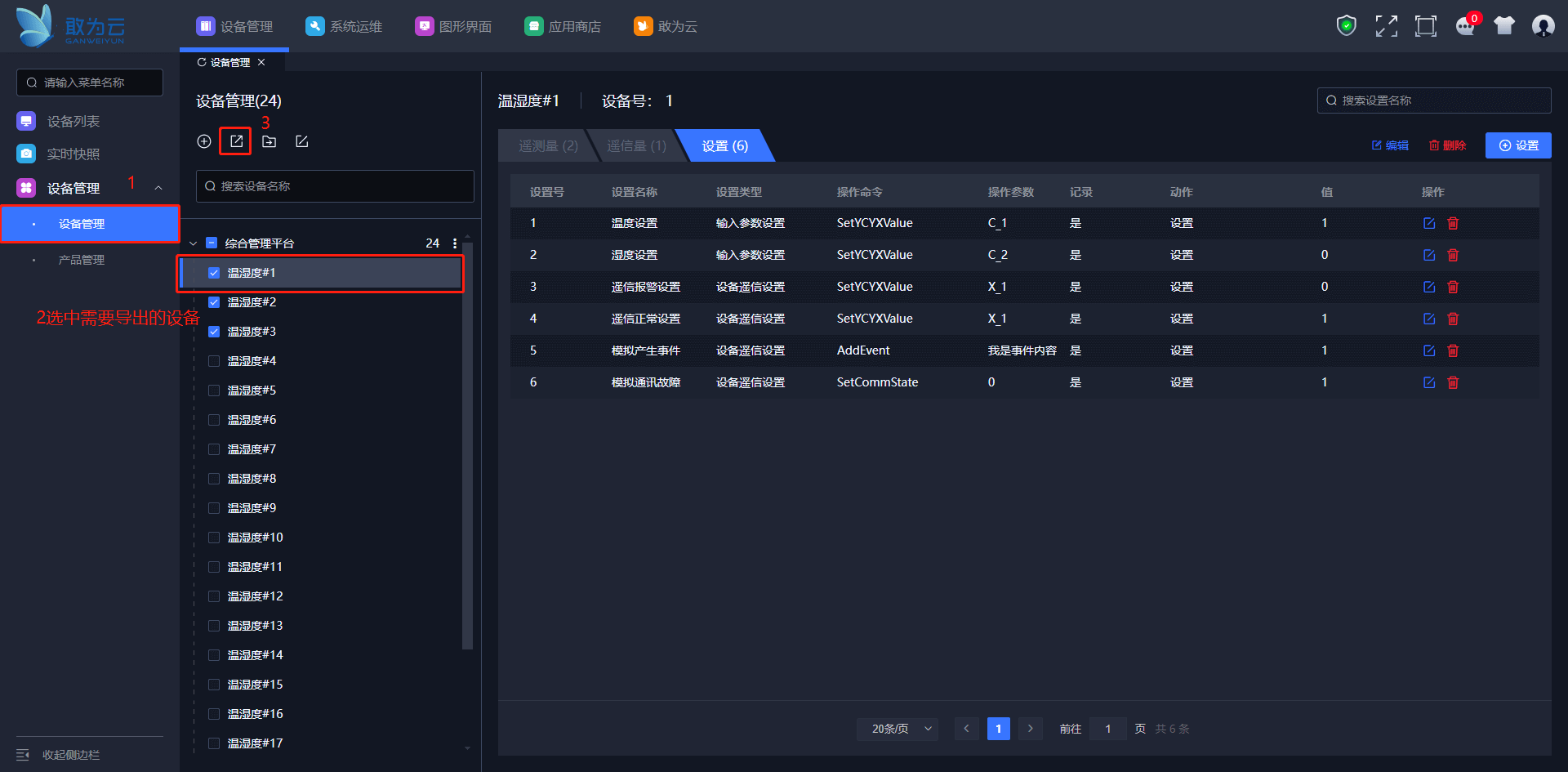

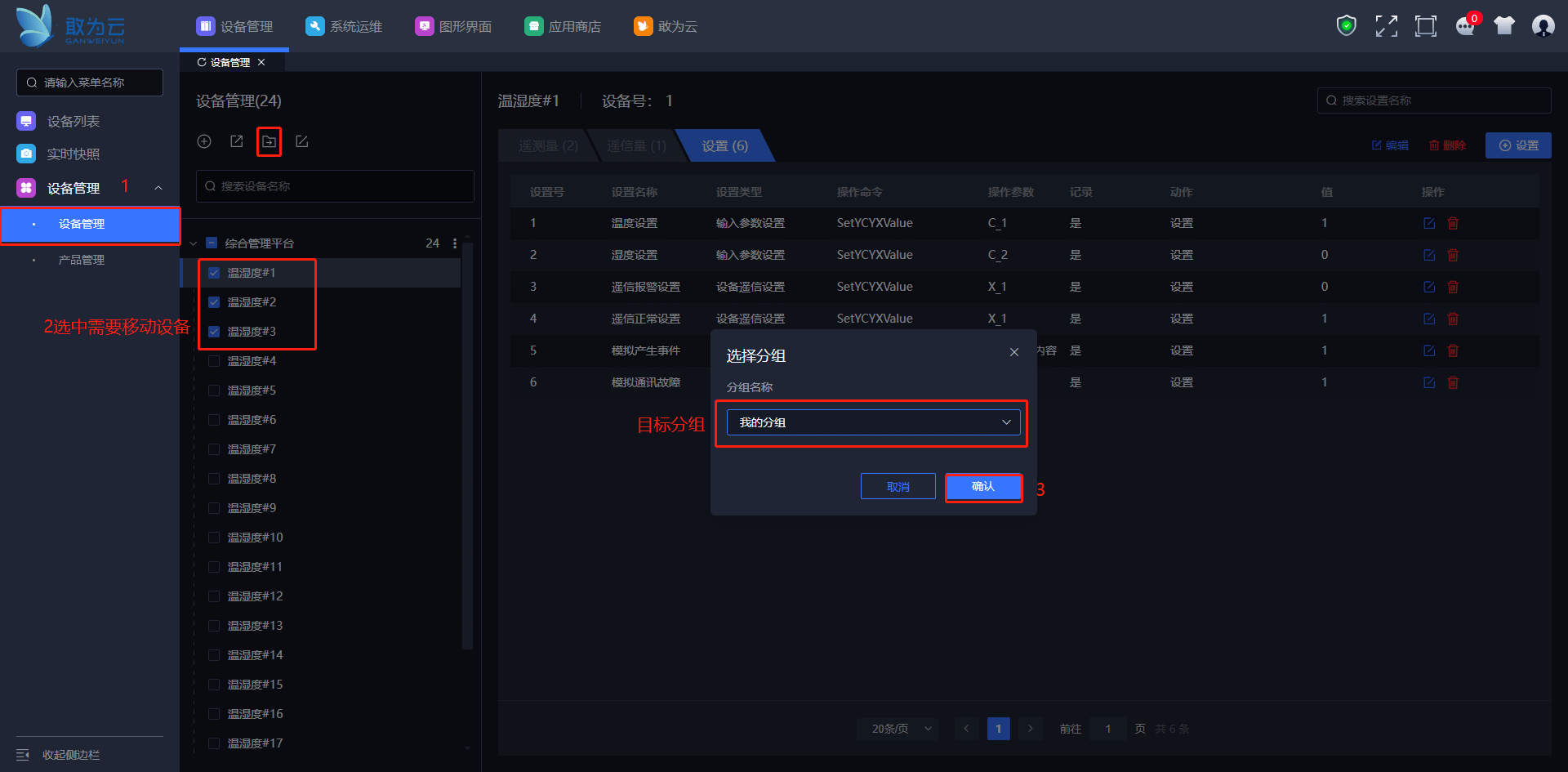

6	支持批量管理	系统支持对设备、测点及设置信息的批量管理。支持批量修改。支持批量删除。支持批量移动。支持将设备导出为文件。
